Medidor de consumo de energía trifásico 80A indicador trifásico LE-02d MID F&F 2686
'/%3E%3C/svg%3E)
¡Creemos que esto puede interesarte!
Comparar con artículos similares
Información del producto
Descripción
Contador de consumo eléctrico trifásico. Corriente 80A.
Cumple con la directiva MID.

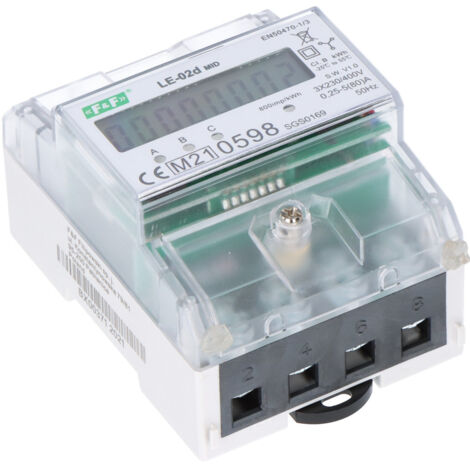

LE-02d es un medidor de electricidad de corriente alterna trifásico calibrado estático (electrónico) en un sistema directo.
Un circuito electrónico especial, bajo la influencia de la corriente que fluye y la tensión aplicada en cada fase, genera pulsos proporcionales a la energía eléctrica consumida en esa fase. El consumo de energía en una fase se señala mediante el parpadeo del LED correspondiente (L1, L2, L3). La suma de los pulsos de las tres fases, señalizada por el LED parpadeante (800 pulsos/kWh), se convierte en la energía consumida en todo el sistema trifásico, y su valor se muestra en la pantalla LCD segmentada. Los dígitos después del punto decimal representan centésimas (0,01 kWh = 10 Wh). El indicador tiene una salida de pulso SO+ - SO-. Esto permite conectar otro dispositivo de pulso que lea (SO) los pulsos generados por el medidor. Para el correcto funcionamiento del medidor, no es necesario conectar ningún dispositivo adicional. El indicador tiene la opción de sellar las cubiertas de los terminales de entrada y salida para evitar puentear el medidor.
| type | three-phase |
| protocolo de comunicación | ninguno |
| compatibilidad | Directiva MID 2014/32/UE |
| voltaje de referencia | 3x400 V+N |
| base current | 5A |
| máx. actual | 80A |
| corriente mínima medida | 0.04A |
| autoconsumo del medidor | 10VA; 2W |
| rango de indicación del contador | 0÷99999.99 kWh |
| constante del contador | (1,25 Wh/imp) 800 imp/kWh |
| señalización de pico | LED rojo |
| Salida de pulsos SO+ SO- | colector abierto |
| tensión de conexión SO+ SO- | máx. 30V CC |
| conexión actual SO+ SO- | máx. 27mA |
| Tiempo de pulso SO+ SO- | 35ms |
| indicador de consumo de energía | 3x LED rojo |
| tensión de conexión SO+ SO- | máx. 30 V CC |
| clase de precisión | B |
| conexión | terminales de tornillo de 16 mm² |
| temperatura de funcionamiento | -20°C ÷ 50°C |
| dimensiones | 4,5 módulos (75 mm) |
| diagrama de conexión |  |
| montaje | en riel de 35 mm |
| grado de protección | IP20 |
| productor | F&F |
| identificación del fabricante | LE-02D |
| EAN | 5908312592686 |
Características
- MarcaOTROS
- Intensidad de la corriente63 A
- Compatibilidad fotovoltaica / producción renovableNo
- Función de pilotajeSi
- MaterialPlástico
- Número de fase(s)Trifásico
- Tipo de contadorElectricidad
- Referencia ManoManoME93556367
- MMID776226513781
- Ref. del fabricanteoninen_5908312592686
- EAN5908312592686
