Descripción general

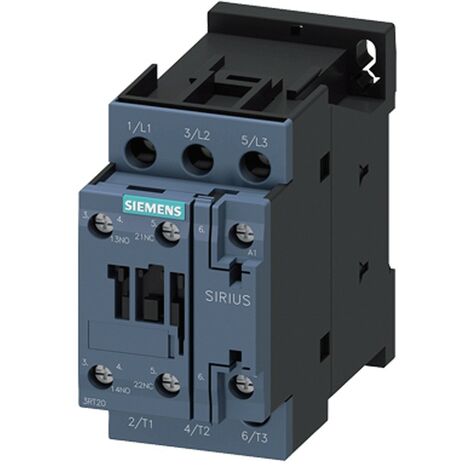

El contactor de 3 polos tamaño S0 de Siemens es un dispositivo diseñado para abrir y cerrar circuitos eléctricos, especialmente en aplicaciones de alta tensión, mediante control remoto. Este contactor es ideal para su uso en sistemas industriales y de automatización, ofreciendo una alta capacidad de conmutación y fiabilidad.Especificaciones técnicas
- Tensión de alimentación de control: 24 Vca
- Tensión máxima admisible para la separación segura de la bobina y los contactos principales: 400 Vca
- Tensión soportada por impulso del circuito principal: 6 kV
- Tensión soportada por impulso del circuito auxiliar: 6 kV
- Tensión de funcionamiento con AC-3: 690 V
- Corriente de servicio nominal en AC-3: 25 A
- Corriente de servicio nominal en AC-1: 40 A
- Frecuencia de funcionamiento en vacío: 5.000 1/h
- Vida útil mecánica: 10.000.000 ciclos de conmutación
- Grado de protección frontal: IP20
- Dimensiones: Altura 85 mm, Anchura 45 mm, Profundidad 97 mm
Compatibilidad y accesorios
- Conexión DIN (universal para cualquier centralita del mercado)
- Posibilidad de montar otros contactos auxiliares
Instalación
- Montaje en carril DIN de 35 mm
- Tipo de fijación: tornillo y montaje a presión
- Posición de montaje: superficie vertical giratoria hasta +/-180° y superficie inclinable hasta +/-22,5°
Uso
Este contactor es utilizado para controlar circuitos eléctricos, permitiendo la apertura y cierre de los mismos de manera eficiente y segura. Es ideal para aplicaciones industriales donde se requiere un control remoto de alta capacidad.Otra información
La norma CEI 17-3 define un contactor como un dispositivo capaz de interrumpir o establecer la corriente dentro de un circuito.
