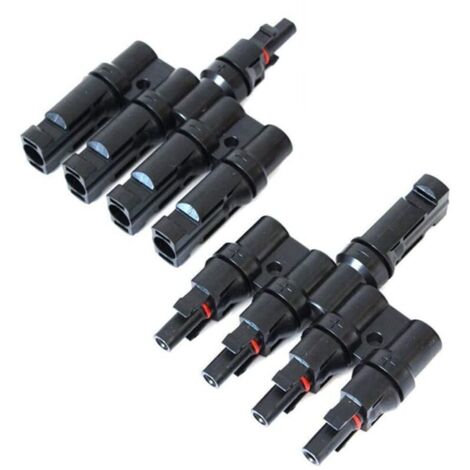

Conector MC4 para paneles solares fotovoltaicos, conector FV, conector de derivación en T, accesorio de distribución de cables, para conexión en paralelo entre paneles solares (de 1 a 4 derivaciones)

~~46,86€~~

Incluye 0,10 € de ecoparticipación (IVA incl.)

Vendido por INHHUB

Suelen comprarse juntos

Información del producto

Descripción

Descripción general

El conector MC4 para paneles solares fotovoltaicos es un accesorio esencial para la conexión en paralelo entre paneles solares, permitiendo de 1 a 4 derivaciones. Fabricado con materiales de alta calidad, garantiza una transmisión estable y una resistencia excepcional a la corrosión, lo que lo hace ideal para un uso prolongado en diversas condiciones climáticas. Su diseño ligero y compacto facilita su transporte y uso.

Especificaciones técnicas

Voltaje nominal: 1000 V

Corriente nominal: 50 A (2-4,0 mm²)

Voltaje de prueba: 6000 V (50 Hz, 1 min)

Grado de protección: IP67

Clasificación de inflamabilidad: UL94-V0

Rango de temperatura de funcionamiento: -40 ~ 90 °C

Materiales de contacto: Cobre estañado

Material de aislamiento del conector: PPO

Cable adecuado: 2,5 mm² / 4 mm² / 6 mm² (AWG 14/12/10)

Conexión: Crimp

Resistencia de contacto del conector: 0,5 mΩ

Fuerza de inserción: Menor o igual a 50 N

Fuerza de extracción: Mayor o igual a 50 N

Compatibilidad y accesorios

Conectores de cable hembra de 1 MMMMF y 1 FFFFM, compatibles con conectores solares.

Incluye: 1 conector solar y 1 conector de derivación en T.

Instalación

La instalación del conector es sencilla, aunque se recomienda el uso de una herramienta de crimpado para asegurar un ajuste perfecto.

Uso

Este conector está diseñado para conectar sistemas solares fotovoltaicos que requieren altos estándares mecánicos y que deben operar en condiciones climáticas extremas. Es ideal para instalaciones permanentes.

Características

Marca
OTROS
Cantidad en el pack
1
Configuración de la conexión
M-H
Alto
10 mm
Índice de protección
IP67
Intensidad de la corriente
50 A
Ancho
10 mm
Largo
1 cm
Material
Cobre
Peso
200 g
Polaridad terminal
Par
Temperatura máxima de funcionamiento
90 °C
Referencia ManoMano
ME87427061
MMID
383729262042
Ref. del fabricante
CGKKK-M5240329-072
EAN
9328855487830
