Descripción general

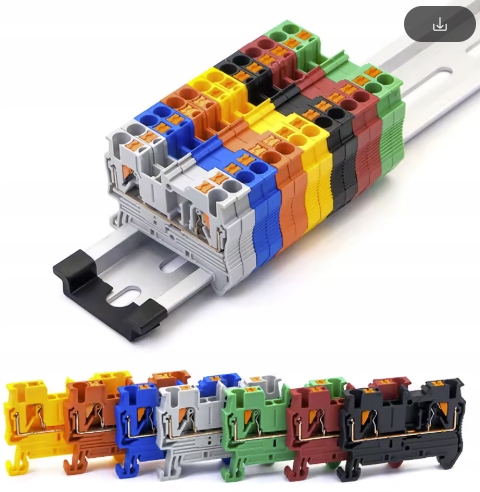

El conector de carril DIN rojo ZUG PT 4 es un bloque de terminales diseñado para facilitar la conexión de cables en cuadros de distribución. Este conector se monta fácilmente en carriles DIN/Euro/TS-35, ya sea de forma individual o en filas, y se caracteriza por su conexión de cable robusta y estable gracias a su abrazadera de resorte. Es compatible con conductores sólidos y trenzados, siendo ideal para diversas aplicaciones eléctricas.Especificaciones técnicas
- Terminales de resorte: 2
- Número de potenciales: 1
- Sección transversal admisible del cable de conexión: desde 0,2-4 mm², sólido o trenzado en casquillo
- Corriente nominal: 800 V / 41 A
- Método de montaje: Carril de montaje DIN de 35 mm
- Posición de conexión del cable: Desde arriba
- Tipo de material aislante: Termoplástico
Compatibilidad y accesorios
- Tapas/cubiertas para el conector (símbolo: D-PT 4)

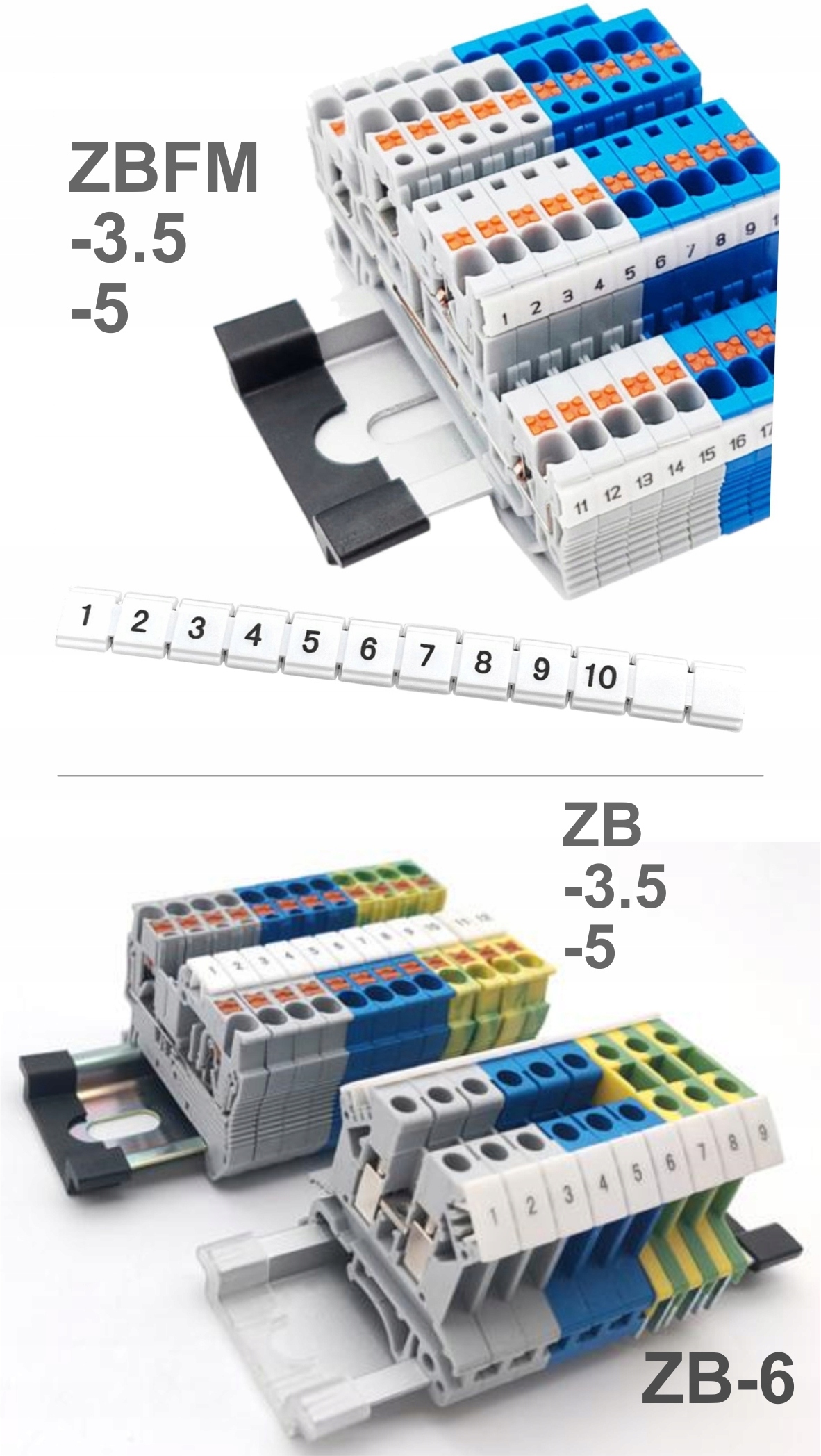

- Marcadores numéricos compatibles: ZBFM-5, ZB-6 (disponibles en rangos de 1-100)

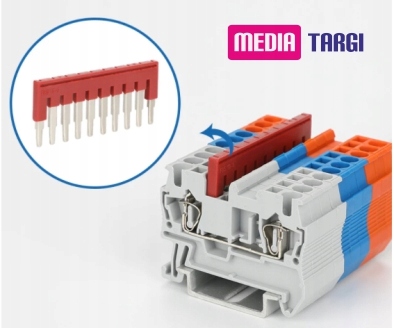

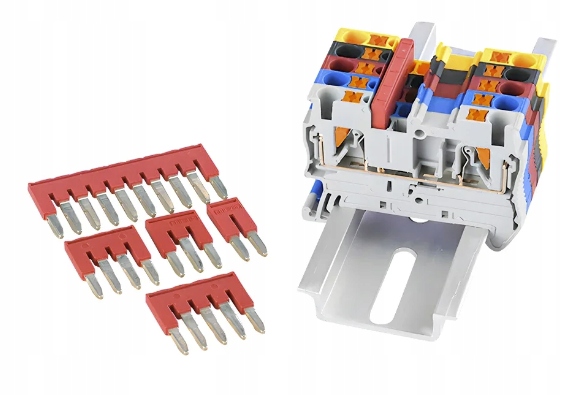

- Puentes para dimensiones específicas: FBS-3.5, FBS-5, FBS-6, FBS-8, FBS-10, FBS-12, FBS-16
- Otros accesorios: Conectores de carril ZUG, abrazaderas, conectores rápidos, prensores para cables, bridas, fundas termorretráctiles con estaño
Instalación
Se recomienda tapar solo el último conector de la fila para evitar cortocircuitos incontrolados. No se deben utilizar tapas para cada conector si están montados uno junto al otro, ya que esto podría ampliar la fila de conectores y dificultar el uso de puentes si es necesario.
Uso
El conector ZUG PT 4 es ideal para aplicaciones en cuadros de distribución, permitiendo una conexión segura y eficiente de cables. Para conductores trenzados, se recomienda el uso de casquillos de crimpado para asegurar una conexión óptima.
