Descripción general

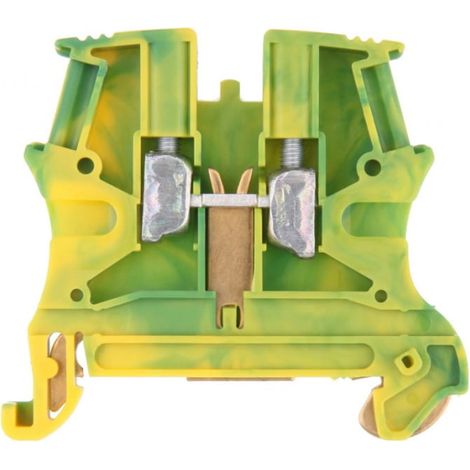

El conector Viking 4mm2 verde-amarillo es un dispositivo diseñado para garantizar una conexión eléctrica segura entre conductores de cobre, tanto flexibles como rígidos. Este conector es ideal para aplicaciones en carriles de montaje DIN y cuenta con un pie metálico para el conductor de protección.Especificaciones técnicas
- CN: 85369010
- Longitud: 52.2 mm
- EAN: 3245060371715
- Función PEN: Sí
- Índice del fabricante: 037171
- Clase de inflamabilidad del material aislante según UL94: V2
- Color: Verde-amarillo
- Número de niveles: 1
- Número de terminales por nivel: 2
- Posición de conexión: Lateral/lateral
- Sección transversal conectable del cable sólido: de 0.25 mm² a 6 mm²
- Sección transversal conectable de cable trenzado sin casquillo: 4 mm²
- Sección transversal conectable de cable multipolar: de 0.25 mm² a 4 mm²
- Tipo de material aislante: Termoplástico
- Tipo de conexión eléctrica: Conexión por tornillo
- Método de montaje: Carril de montaje DIN de 35 mm
- Ancho: 45 mm
- Peso: 0.010 kg
- Altura: 5 mm
- Altura en el método de montaje más bajo: 46.4 mm
- Placa de cierre requerida: Sí
Compatibilidad y accesorios
- Compatible con carriles asimétricos EN 60715 de 15 mm de profundidad.
- Compatible con carriles simétricos de 7.5 mm y 15 mm.
Instalación
- Instalación en carril de montaje DIN de 35 mm.
Uso
- Conector para la unión eléctrica entre 2 conductores de cobre.
- Uso en aplicaciones que requieren conexión de conductores de protección estándar.
Otra información
Material aislante: poliamida 30 a + 100 °C, autoextinguible a 960 °C según IEC EN 60695-2-11.
