Descripción general

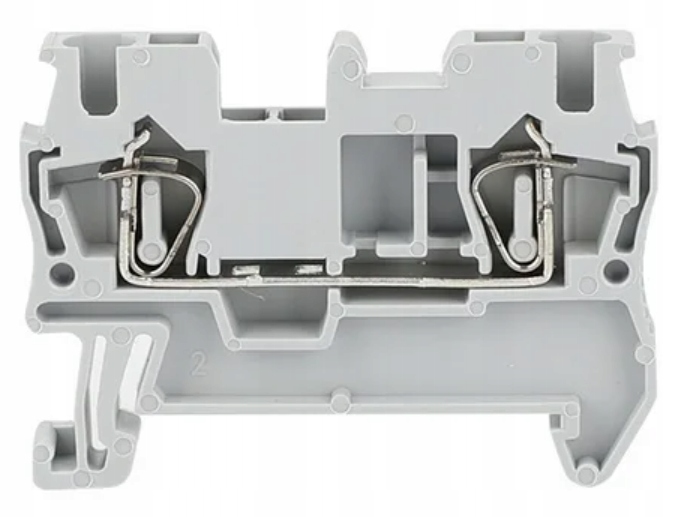

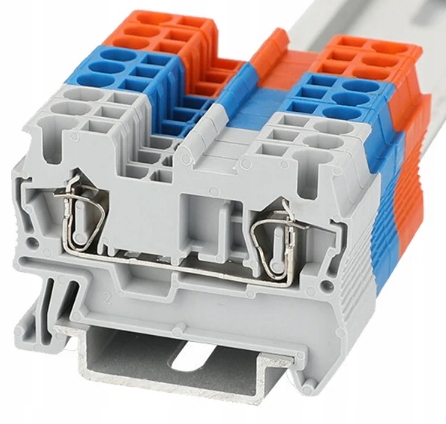

El conector de carril DIN ZUG ST de 4 mm, color gris, es un bloque de terminales diseñado para facilitar la conexión de cables en cuadros de distribución. Se monta fácilmente en carriles DIN/Euro/TS-35, ya sea de forma individual o en filas, proporcionando una conexión robusta y estable gracias a su abrazadera de resorte.Especificaciones técnicas
- Dimensiones: 4 mm
- Corriente nominal: 800 V / 30 A
- Sección transversal admisible del cable de conexión: desde 0,2-4 mm², sólido o trenzado en casquillo
- Número de terminales: 2
- Número de potenciales: 1
- Método de montaje: Carril de montaje DIN de 35 mm
- Posición de conexión del cable: Desde arriba
- Tipo de material aislante: Termoplástico
Compatibilidad y accesorios
- Tapas/cubiertas: D-ST 4

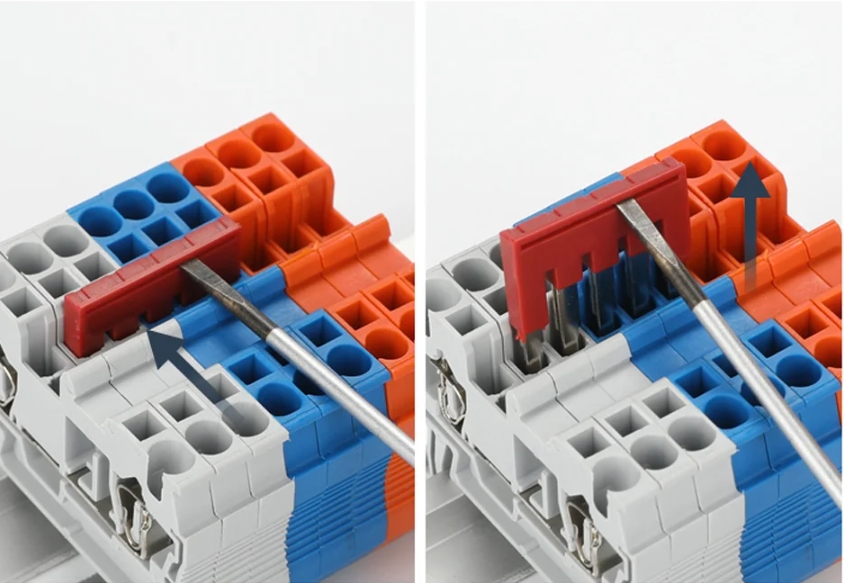

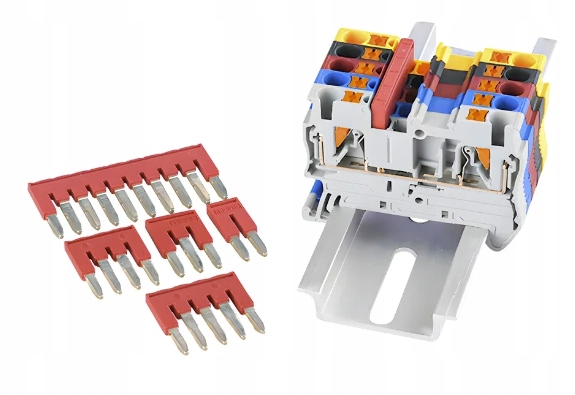

- Puentes: FBS-6 para conectores de 4 mm

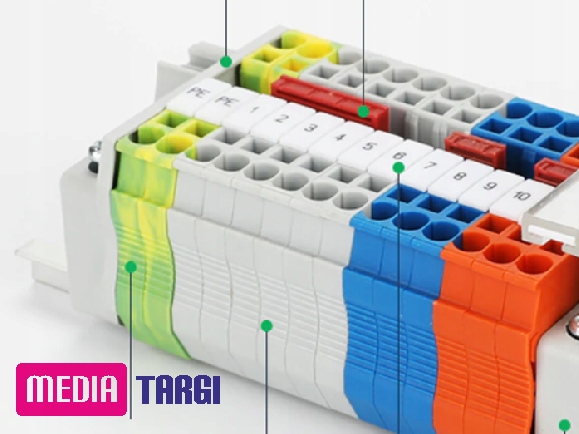

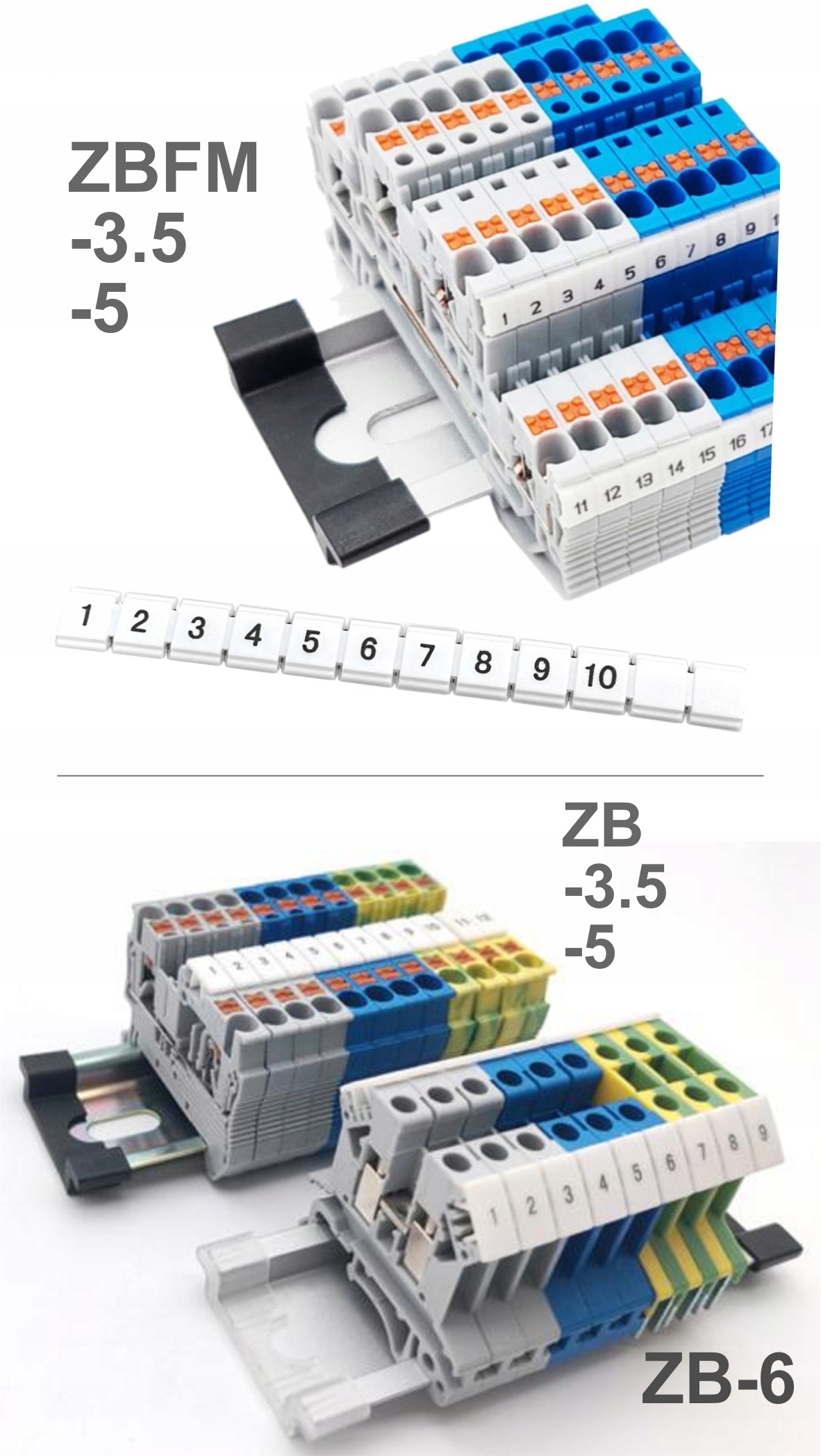

- Marcadores numéricos: ZBFM-5 o ZB-6, disponibles en rangos de 1-100
- Accesorios recomendados: Conectores de carril ZUG, abrazaderas para fijar conectores, conectores rápidos, prensores para cables, bridas, fundas termorretráctiles con estaño
Instalación
Se recomienda tapar solo el último conector de la fila para evitar cortocircuitos incontrolados. No utilice tapas para cada conector si están montados uno junto al otro, ya que esto podría ampliar la fila de conectores y dificultar el uso de puentes si es necesario.
Uso
El conector admite conductores sólidos y trenzados. Para conductores trenzados, se recomienda utilizar casquillos de crimpado. La conexión se realiza presionando desde arriba o desde el lateral.
