Descripción general
El conector de carril de 2 niveles PTTB 2.5 ZUG en color rojo es un bloque de terminales diseñado para conectar cables en cuadros de distribución. Se monta fácilmente en rieles DIN/Euro/TS-35, ya sea de forma individual o en filas, ofreciendo una conexión robusta y estable gracias a su abrazadera de resorte.Especificaciones técnicas
- Terminales de resorte: 4
- Número de potenciales: 2
- Sección transversal del cable admisible: de 0,2 mm a 2,5 mm (con manguito sólido o trenzado)
- Corriente nominal: 800 V / 31 A
- Método de montaje: Carril de montaje DIN de 35 mm
- Posición de conexión del cable: Desde arriba a abajo
- Tipo de material aislante: Plástico termoplástico
Compatibilidad y accesorios
Para el conector PTTB 2.5 ZUG, se recomienda el uso de los siguientes accesorios:
- Tapa: D-PT 2.5
- Marcadores numéricos: ZBFM-5 o ZB-5 (numeración del 1 al 100)

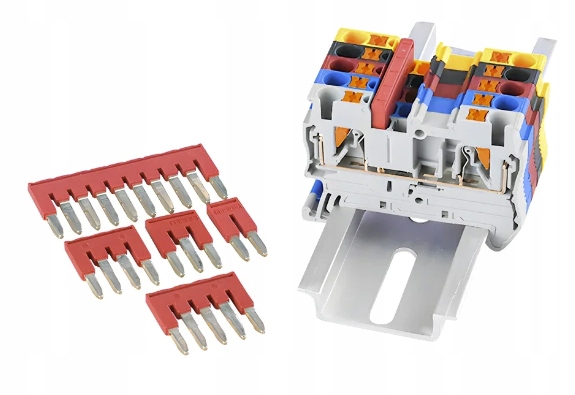

- Puentes: FBS-5 (2, 3, 4, 5 y 10 vías) para diferentes dimensiones de bloques de terminales

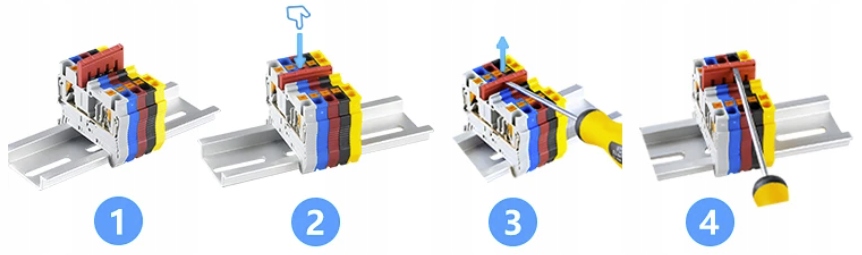

Instalación
Se recomienda tapar solo el último conector de la fila para evitar cortocircuitos incontrolados. No se utilizan tapas para cada conector si están montados uno junto al otro, ya que se tapan entre sí.
Uso
El conector admite tanto cables sólidos como trenzados. Para cables trenzados, se recomienda el uso de casquillos de crimpado para asegurar una conexión adecuada.
