Descripción general

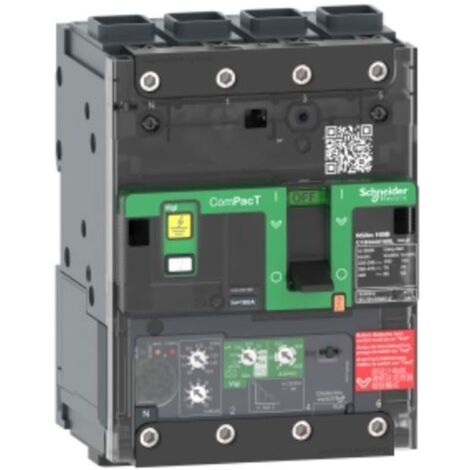

Interruptor automático/seccionador magnetotérmico diferencial Schneider ComPacT NSXm, diseñado para ofrecer una protección eficaz en instalaciones eléctricas. Este modelo cuenta con una corriente asignada de 160 A y una capacidad de desconexión de hasta 16 kA, lo que lo hace ideal para aplicaciones en redes de corriente alterna (AC) de 50/60 Hz.Especificaciones técnicas
- Número de polos: 4P
- Corriente asignada [In]: 160 A a 40 °C
- Tensión asignada de servicio [Ue]: 440 V AC 50/60 Hz
- Capacidad de desconexión: 16 kA (IEC 60947-2)
- Tensión nominal de aislamiento [Ui]: 500 V AC 50/60 Hz
- Tensión nominal soportada a impulsos [Uimp]: 8 kV
- Capacidad nominal de interrupción del servicio [Ics]: 25 kA a 220...240 V AC 50/60 Hz
- Vida mecánica: 20,000 ciclos
- Vida eléctrica: 20,000 ciclos a 440 V In/2
- Potencia disipada por polo: 12.21 W
- Dimensiones: Anchura 108 mm, Altura 144 mm, Profundidad 80 mm
- Peso: 1.63 kg
- Color: Gris (RAL 7016)
Compatibilidad y accesorios
- Conexiones: 1 conector Everlink 2,5...70 mm² (cobre flexible), 1 conector Everlink 2,5...95 mm² (aluminio/cobre rígido o trenzado)
- Número de ranuras para auxiliares eléctricos: 1 ranura para contacto auxiliar OF, 1 ranura para contacto de alarma SD, 1 ranura para bobina de apertura MN o MX
Instalación
- Montaje del interruptor: Fijo
- Instalación: Horizontal y vertical
- Conexiones: Lado frontal
Uso
- Protección diferencial integrada tipo Clase A y Clase AC
- Regulación de la protección diferencial ajustable: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
- Temporización de protección diferencial: 0 ms, 60 ms, 150 ms, 500 ms, 1000 ms
Otra información
- Funciones de protección de disparo: LSoIR
- Tipo de mando: Palanca
- Memoria térmica: 20 minutos antes y después de la liberación
