Descripción general

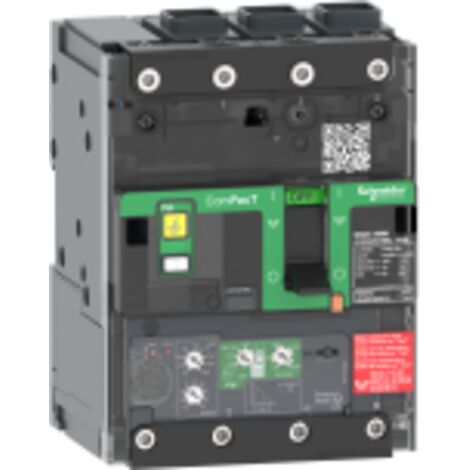

El disyuntor Vigi ComPacT NSXmE MicroLogic 4.1 es un dispositivo de protección eléctrica diseñado para ofrecer una alta capacidad de corte y una excelente durabilidad. Con una corriente nominal de 160A y una capacidad de interrupción de hasta 16kA, este disyuntor es ideal para aplicaciones industriales y comerciales. Su diseño permite una instalación tanto en posición horizontal como vertical, facilitando su integración en diferentes entornos eléctricos.Especificaciones técnicas
- Tensión asignada de aislamiento: 500 V CA 50/60 Hz
- Tensión asignada de resistencia a los choques: 8 kV
- Poder asignado de corte de servicio: 25 kA a 220...240 V CA 50/60 Hz
- Duración de vida eléctrica: 20,000 ciclos a 440 V In
- Duración de vida mecánica: 20,000 ciclos
- Potencia disipada por polo: 12,21 W
- Dimensiones: 108 mm (ancho) x 144 mm (alto) x 80 mm (profundo)
- Peso: 1,63 kg
- Color: Gris (RAL 7016)
Compatibilidad y accesorios
- Conexión de entrada: Frontal
- Conexión de salida: Frontal
- Modo de conexión: 1 terminal Everlink para cable de 2,5...70 mm² (cobre flexible) y 1 terminal Everlink para cable de 2,5...95 mm² (aluminio/cobre rígido o semirrígido)
- Espaciado de conexión: 35 mm con expansores, 27 mm sin expansores
- Espaciado de 9 mm: 9 módulos
Instalación
- Soporte de montaje: Placa trasera
- Posición de montaje: Horizontal y vertical
Uso
- Calibre del disparador: 160 A a 40 °C
- Tipo de ajuste del umbral de retardo largo (Ir): Ajustable en 9 posiciones (63...160 A)
- Tipo de ajuste de la temporización: Fijo
- Memoria térmica: 20 minutos antes y después del disparo
- Protección diferencial: Integrada, Clase A
- Tipo de ajuste de sensibilidad diferencial: Ajustable (30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A)
Otra información
- Señalización local para presencia de contactos auxiliares (verde)
