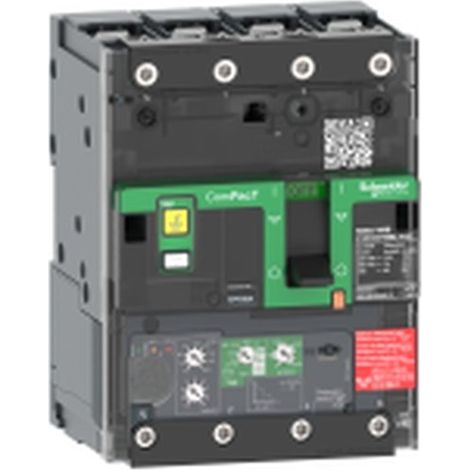

ComPacT NSXmB - disjoncteur Vigi - MicroLogic 4.1 160A - 4P4D - 25kA - EverLink - C12B44V160L

Complémentaires[Ui] tension assignée d'isolement : 500 V800 V[Uimp] tension assignée de tenue aux chocs : 8 kV[Ics] pouvoir assigné de coupure de service : 50 kA à 220...240 V CA 50/60 Hz se conformer à CEI 60947-225 kA à 380...415 V CA 50/60 Hz se conformer à CEI 60947-220 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-2Endurance mécanique : 20000 cycleDurée de vie électrique : 20000 cycle à 440 V In/210000 cycle à 440 V In10000 cycle à 690 V In/25000 cycle à 690 V InPertes de puissance : 12,21 WSupport de montage : Plaque arrièreRaccordement amont : FaçadeRaccordement aval : FaçadeType de raccordement : 1 cosse Everlink taille de fil2,5...70 mm², torsadé fin cuivre 1 cosse Everlink taille de fil2,5...95 mm², rigide ou semi-rigide aluminium / cuivre"pas" de raccordement : 35 mm avec épanouisseurs27 mm sans épanouisseursPas de 9 mm : 12 moduleCalibre du déclencheur : 160 A à 40 °CType de réglage du seuil long retard (Ir) : Réglable 9 positionsPlage de réglage du seuil long retard : 0,4...1 x InType de réglage de la temporisation : Fixe[tr] plage de réglage de temporisation long retard : 5 s à 7,2 x Ir8 s à 6 x Ir200 s à 1,5 x IrMémoire thermique : 20 minutes avant et après le déclenchementType de réglage du capteur instantané (Isd) : Réglable 9 positions[Isd] plage de réglage du seuil court retard : 1,5...10 x IrType de réglage de retard instantané : FixePlage de réglage du seuil instantané : 2000 A[Idn] plage de réglage du seuil de sensibilité différentielle : 300 mA5 A3 A500 mA1 A100 mA30 mASensibilité du différentiel : 30 mA pour classe A100 mA pour classe A300 mA pour classe A500 mA pour classe A1000 mA pour classe A30 mA pour classe AC100 mA pour classe AC300 mA pour classe AC500 mA pour classe AC1000 mA pour classe AC3000 mA pour classe AC5000 mA pour classe AC[Δt] réglage de temporisation protection différentielle : 0 ms60 ms150 ms500 ms1000 msNombre d'emplacements : 1 slot(s) pour interrupteur secondaire OF1 slot(s) pour commutateur de relais avertisseur SD1 slot(s) pour libération de tension MN or MXSignalisation locale : pourprésence de contacts auxiliaires repère (vert)Largeur : 108 mmHauteur : 144 mmProfondeur : 80 mmPoids du produit : 1,63 kgCouleur : Gris (RAL 7016)
