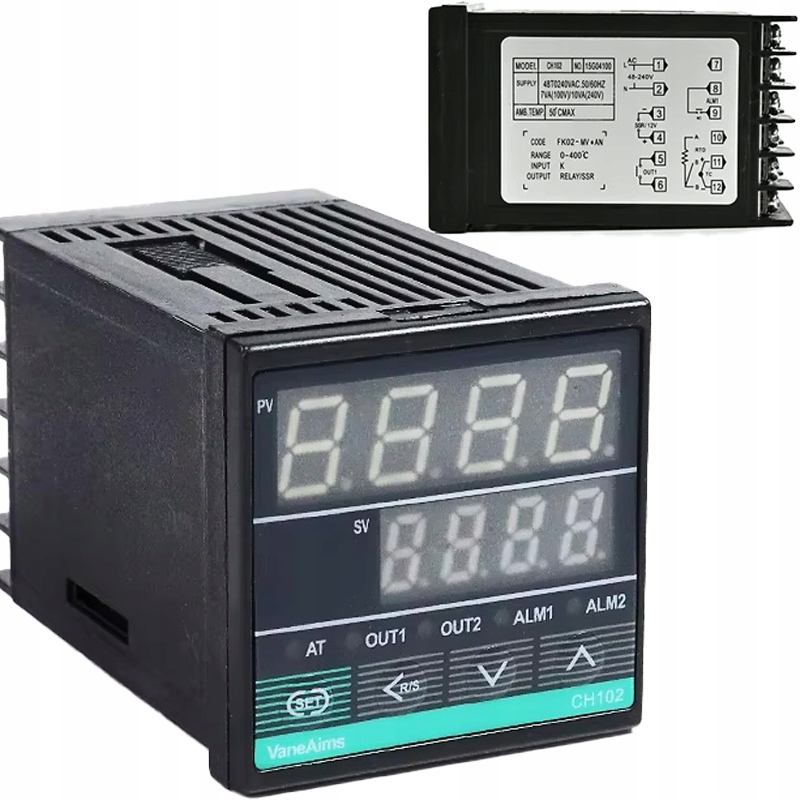

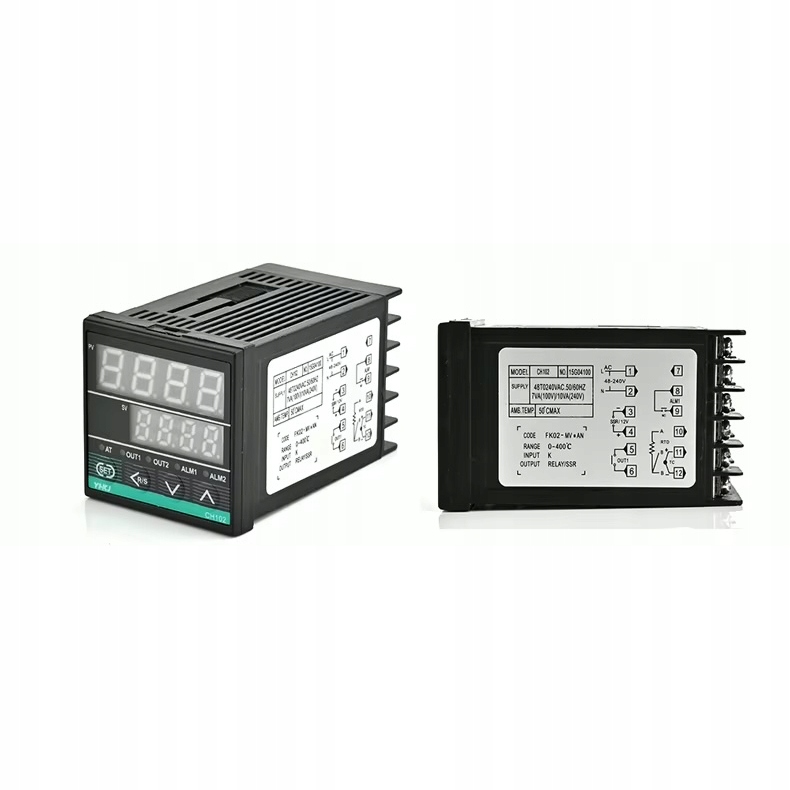

CH102FK02-MVAN - Controlador de temperatura PID 48x48 mm SSR 12VDC + Relé 10A -199,91800°C PT100, K, J, R, S Sintonización automática LED

CH102FK02-MV*AN – Controlador de temperatura PID | 48x48 mm | SSR 12VDC + relé 10A | -199,9~1800°C | PT100, K, J, R, S | Sintonización automática | LED |

✅ Amplio rango de temperatura: Admite de -199,9 a 1800 °C según el sensor conectado.

✅ Compatibilidad con múltiples sondas: Termopares K, J, R, S, B, E, T y RTD PT100 y Cu50.

✅ Dos salidas de control independientes: Salida de relé de 10 A/2300 W + SSR de 12 V CC: control flexible de calentadores y SSR.

✅ Alarma de temperatura: Salida AL1 (NA) con indicador LED: respuesta rápida al superar el valor establecido.

✅ Diseño compacto: Solo 70 mm de profundidad: ideal para armarios y recintos poco profundos.

✅ Pantalla LED: Pantalla doble: PV (rojo), SV (verde): garantiza una lectura rápida y clara. lectura.

✅ Fácil configuración: Menú estilo REX C100: fácil cambio de ajustes como rango de temperatura, tipo de sonda, PID/ENCENDIDO-APAGADO.

✅ Fácil instalación: Orificio de montaje de 45x45 mm, montaje con clip trasero: instalación sin complicaciones.

✅ Autoajuste PID: Función AT: ajuste automático de parámetros a las condiciones de funcionamiento.

✳️ Especificaciones:

✔️ Modelo: CH102FK02-MV*AN

✔️ Alimentación: 110–240 V CA, 50/60 Hz

✔️ Salida SSR: 12 V CC / 21 mA (control de relé SSR)

✔️ Salida de relé: 10 A / 230 V (resistivo)

✔️ Salida de alarma AL1: 230 V CA / 3 A (NA)

✔️ Precisión de medición: ±0,5 % o ±3 °C

✔️ Ciclo de muestreo: 0,5 s

✔️ Rango de temperatura: -199,9 a 1800 °C

✔️ Sensores compatibles: K, J, R, S, B, E, T, PT100, Cu50

✔️ Modo de funcionamiento: Calefacción / Refrigeración

✔️ Autoajuste PID: Sí (función AT)

✔️ Histéresis, proporcionalidad, tiempo de integración, tiempo derivativo: configurable

✔️ Pantalla: 2 LED (PV y SV)

✔️ Dimensiones de la carcasa: 48 x 48 x 70 mm

✔️ Dimensiones del orificio de montaje: 45 x 45 mm

✔️ Temperatura de funcionamiento: 0–50 °C

✔️ Humedad: 0–90 % HR (sin condensación)

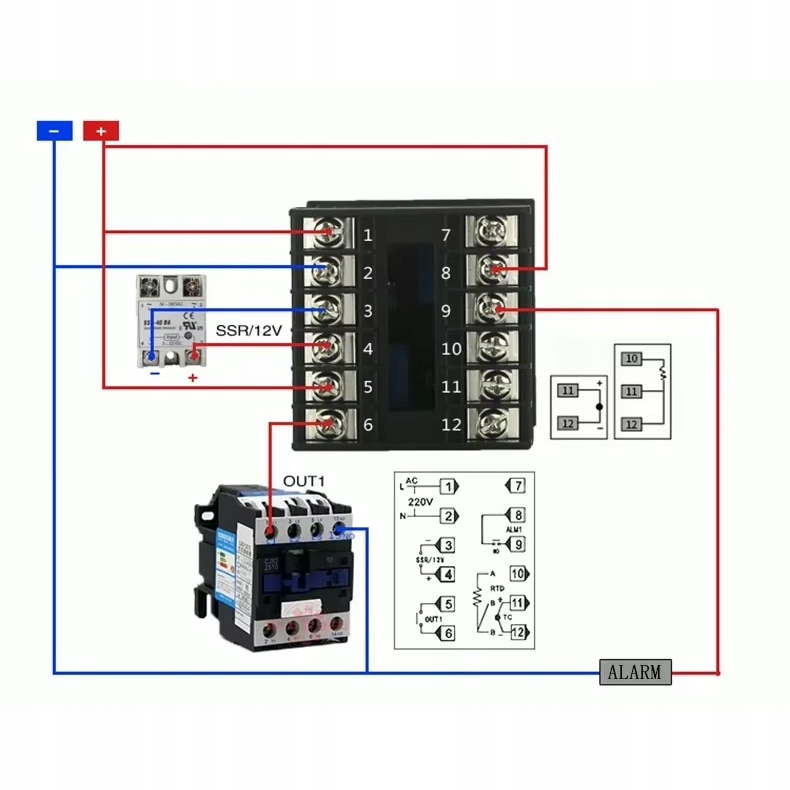

✨ Instrucciones para conectar el controlador de temperatura CH102FK02-MV*AN (según el diagrama):

✅ Fuente de alimentación del regulador (110–240 V CA):

➡️ Pin 1 – L (cable de fase)

➡️ Pin 2 – N (cable neutro)

✅ Salida de control SSR (12VDC):

➡️ Pin 3 (-) – Negativo de la alimentación del relé SSR

➡️ Pin 4 (+) – Positivo de la alimentación del relé SSR

➡️ Conexión a la entrada de control del relé SSR (p. ej., SSR de 12VDC)

✅ Salida de relé OUT1 – 10A (al contactor, calentador u otro receptor):

➡️ Pin 5 – Salida de fase del relé

➡️ Pin 6 – Neutro/Tierra – conectado al contactor o receptor

✅ Salida de alarma ALM1 – 230V / 3A (Normalmente abierto):

➡️ Pines 8 y 9 – conectados a un dispositivo de alarma (p. ej., lámpara, zumbador)

➡️ Se activa cuando se supera la temperatura establecida (SV)

✅ Conexión de un sensor de temperatura tipo K (termopar):

➡️ Pin 11 (+) – cable rojo del termopar

➡️ Pin 12 (-) – cable azul del termopar

✅ Conexión del sensor de temperatura PT100 (RTD – 2 cables):

➡️ Pin 10 (A) – cable 1

➡️ Pin 12 (B) – cable 2

➡️ Nota: Para PT100, se debe hacer un puente entre los pines 11 y 12.

❇️ Montaje:

Haga un orificio de montaje de 45 x 45 mm.

Inserte el regulador desde el frente.

Desde la parte posterior, aplique y presione los clips de montaje. ¡Listo!

️ Notas de instalación:

Cuando utilice un relé SSR, utilice un SSR de CC-CA (por ejemplo, 10 A, 25 A, 40 A, según la potencia del receptor).

Las salidas SSR (pines 3 y 4) se utilizan para controlar directamente el SSR con un voltaje de 12 V CC.

La salida del relé (pines 5 y 6) admite receptores de hasta 2300 W (máx. 10 A).

La fuente de alimentación de la alarma (ALM1) requiere su propia fuente de tensión (p. ej., de la misma red de 230 V).

⚠️ Importante:

✔️ Asegúrese de que el sensor esté seleccionado correctamente para el tipo de entrada (TC/PT100).

✔️ Para temperaturas >400 °C o cambios en el tipo de sonda, cambie la configuración de fábrica SL1 y SLH.

✔️ Instalación conforme a las normas de seguridad: mantenga las distancias de aislamiento.
