Descripción general

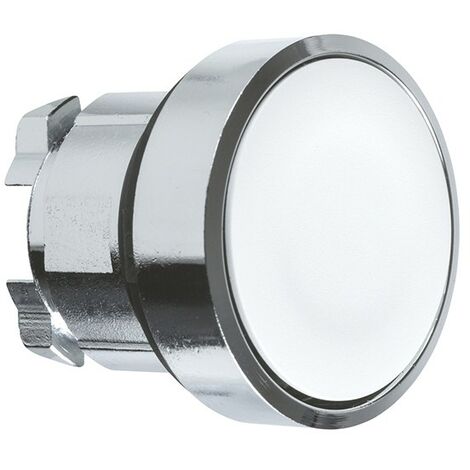

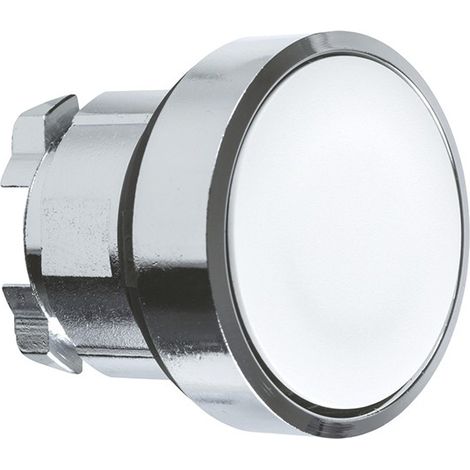

Cabezal de botón de impulso Telemecanique Schneider, diseñado para aplicaciones industriales. Este cabezal no luminoso de la serie Harmony XB4 presenta un bisel de metal cromado y un diámetro de montaje de 22 mm. Su mecanismo de retorno por muelle asegura una respuesta rápida y eficiente.Especificaciones técnicas
- Material del cabezal: metal cromado
- Diámetro de montaje: 22 mm
- Tipo de cabezal: estándar
- Forma del cabezal: circular
- Tipo de accionamiento: impulso
- Tipo de operador: rosca blanca, sin marcar
- Anchura total CAD: 29 mm
- Altura total CAD: 29 mm
- Profundidad total CAD: 28 mm
- Durabilidad mecánica: 10,000,000 ciclos
- Temperatura de almacenamiento: -40...70 °C
- Temperatura ambiente de funcionamiento: -40...70 °C
- Categoría de sobretensión: Clase I según IEC 60536
- Grado de protección: IP66, IP67, IP69, IP69K según IEC 60529
- Grado de protección NEMA: NEMA 13, NEMA 4X
- Grado de protección IK: IK06 según IEC 50102
- Resistencia a las vibraciones: 5 gn (F= 2...500 Hz) según IEC 60068-2-6
- Resistencia a los choques: 30 gn (duración = 18 ms) y 50 gn (duración = 11 ms) según IEC 60068-2-27
Otra información
- Código de composición eléctrica: C1 para <9 contactos simples en montaje de pulsador frontal directo
- C2 para <9 contactos simples y dobles en montaje frontal directo a pulsador
- C11 para <3 contactos simples en montaje frontal directo a pulsador
- C15 para <1 contactos simples en montaje frontal directo a pulsador
- Normas de referencia: EN/CEI 60947-1, EN/IEC 60947-5-4, UL 508, EN/IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 nº 14, EN/IEC 60947-5-1, JIS C8201-1
- Certificaciones de producto: LROS (Lloyds Register of Shipping), DNV, BV, CSA, Listado UL / CSA, GL
