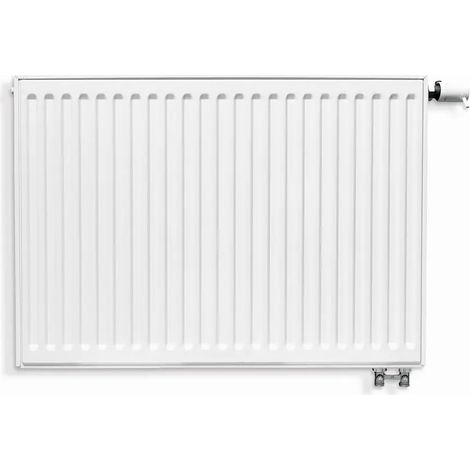

BRÖTJE Radiador con válvula EuroProfil Excellent Typ 22E 900x500 mm (HxL), válvula a la derecha, 090261

BRÖTJE Radiador con válvula EuroProfil Excellent Typ 22E 900x500 mm (HxL), válvula a la derecha, 090261

• Fabricante: BRÖTJE
• Modelo: EuroProfil Excellent
• Tipo: 22E
• Diseño frontal: Perfil
• Longitud: 500 mm
• Ancho: 102 mm
• Altura: 900 mm
• Color: RAL 9016
• Peso: 25,508 kg
• Conexiones: 2 x 3/4 Zoll AG
• Presión de servicio máxima: 10 bar
• Temp. máx. de funcionamiento: 120 grados C
• Espesor de la pared: 1,15 mm
• Wärmeleistung bei 70/55/20 °C (pro 1m Baulänge): 1924
• Potencia calorífica a 70/55/20 °C: 962
• Potencia calorífica a 55/45/20 °C (por 1m de longitud de construcción): 1205
• Potencia calorífica a 55/45/20 °C: 603

BRÖTJE Ventil-Flachheizelemente werden serienmäßig mit 6 Anschlüssen hergestellt.

Das Ventil-Flachheizelement EuroProfil Excellent wird ausgeliefert mit

— montiertem und auf die Heizleistung des Heizkörpers voreingestelltem Ventileinsatz

— eingedichteten Blind- und Entlüftungsstopfen an den seitlichen Anschlüssen.

Der EuroProfil Excellent ist ohne zusätzlichen Aufwand als Ventil-Flachheizelement einsetzbar. Durch Entfernen des Ventileinsatzes lässt sich dieses Modell nun leicht auf ein Flachheizelement in Kompaktausführung umrüsten.

Die unteren Anschlüsse (4" AG) sind durch Kappen abzudichten. , Diese sind im Lieferumfang des Flachheizelementes enthalten. Sie sind auch als Zubehör erhältlich.

Der EuroProfil Excellent kann auch in Linksausführung bestellt werden.

Posibilidades de conexión y ajuste

Die Flachheizelemente EuroProfil Excellent sind mit einer speziellen Anschlussarmatur für Zweirohrsysteme ausgerüstet.

Die am Ventileinsatz außenliegende Voreinstellung ermöglicht eine individuelle Kv-Wert-Einstellung. Damit ist ohne Aufwand die Begrenzung der Durchflussmenge möglich. Die rote Einstellkrone für die Kv-Wert-Einstellung ist auf N (0,63) offen eingestellt. Die alternativen Einstellmöglichkeiten 1-7 finden Siein der Tabelle auf Seite 17 mit den entsprechenden Kv-Werten. Das Diagramm erlaubt ,eine direkte Bestimmung der Voreinstellung nach gewünschtem Durchfluss und vorhandenem Differenzdruck.

Die Flachheizelemente EuroProfil Excellent und MidiProfil können mit speziellen Verschraubungen (Zubehör gegen Mehrpreis) im Einrohrbereich installiert werden.

Alle marktüblichen Heizungsrohre können mithilfe von Klemmverschraubungen angeschlossen werden. Die gängigen Thermostatköpfe mit Klemmanschluss können ohne Adapter montiert werden.

BRÖTJE Flachheizelemente EuroProfil Excellent werden mit Anschluss unten rechts geliefert. Die Modelle 11 E und 33 E können mit Anschluss links geliefert werden. Die MidiProfil Flachheizelemente haben serienmäßig den Ventilanschluss rechts, sind aber auch in einer Linksvariante lieferbar.

Bei Einrohrheizungen können Heizkörper bei geschlossenem Ventil durch den Wärmefluss im Bypass geringfügig erwärmt werden.

Bei dem Einbauventil lassen sich die Voreinstellwerte ohne Spezialwerkzeug einfach und exakt einstellen:

— Bauschutzkappe bzw. Fühlerelement demontieren

— Bezugsmarke suchen, Werkseinstellung „N“ auf Bezugsmarke

— erforderliche Voreinstellzahl gegenüber der Bezugsmarke stellen

— Bauschutzkappe oder Thermostatelement montieren, um unbeabsichtigtes Verdrehen zu verhindern.

Contenido de agua y peso por m de longitud

• Fabricante: BRÖTJE
• Modelo: EuroProfil Excellent
• Tipo: 22E
• Diseño frontal: Perfil
• Longitud: 500 mm
• Ancho: 102 mm
• Altura: 900 mm
• Color: RAL 9016
• Peso: 25,508 kg
• Conexiones: 2 x 3/4 Zoll AG
• Potencia calorífica a 70/55/20 °C: 962
• Potencia calorífica a 55/45/20 °C: 603

BRÖTJE EuroProfil Excellent, tipo 22E

Durch ihr besonders günstiges Verhältnis von Strahlung und Konvektion schaffen diese Niedertemperatur-Flachheizelemente ein behagliches homogenes Raumklima und verwöhnen das Auge mit ihrem eleganten Profil. Die umfassende Modellvielfalt bietet passende Heizkörper für die unterschiedlichsten Räume und erfüllt jeden individuellen Anspruch an den Wärmebedarf.

EuroProfil Excellent ist anschlussfertig mit Ventileinsatz erhältlich.

Estética clásica. Diseño con perfil.

Durch ihr besonders günstiges Verhältnis von Strahlung und Konvektion schaffen die klassischen BRÖTJE Flachheizkörper nicht nur ein behagliches, homogenes Raumklima, sondern werden mit ihrem eleganten Design auch gehobenen Ansprüchen an die Ästhetik gerecht.

Die umfassende Modellvielfalt bietet passende Heizkörper fiir die unterschiedlichsten Räume und erfülllt jeden individuellen Anspruch an den Warmebedarf.

Noch nie war die Heizkörperwelt in Größe und Form so vielfältig wie heute. Die benötigte Warme kann nach ganz unterschiedlichen Vorstellungen wohnlich integriert werden. Der Heizkörper wird zu einem raumgestaltenden Element.

Ventajas de los radiadores

• Todos los radiadores están fabricados con chapa de acero de 1,15 mm de espesor para cumplir con los más altos requisitos de calidad y confort.
• Un pretratamiento de 5 zonas, imprimación electrolítica y un moderno recubrimiento en polvo para una excelente protección contra la corrosión y una larga vida útil
• Sello de calidad RAL - Radiador de acero - como garantía de una constante
• Fabricación exclusivamente en la región - Made in Germany
• Embalaje con hilo de rasgar, el rayado de los radiadores al desembalar es cosa del pasado

EuroProfil Excellent: Clásico moderno.

Gracias a la perfecta interacción de radiación y convección, los radiadores planos clásicos EuroProfil crean un clima ambiente agradable. Los diferentes modelos convencen por su diseño atractivo, superficies optimizadas y una selección de materiales de alta calidad. Los radiadores planos EuroProfil son adecuados para casi cualquier necesidad de calor y permiten una regulación continua y adaptada a las necesidades. El EuroProfil Excellent tiene un juego de válvulas incorporado para sistemas de dos tubos, así como un inserto de válvula con ajuste de valor kV integrado. Los insertos de válvula preestablecidos también facilitan el equilibrado hidráulico.

EuroProfil Excellent

• Radiador plano con válvula para funcionamiento a dos tubos
• Inserto de válvula preajustado con ajuste de valor Kv integrado (0,63 - 0,13)
• Conexión de alimentación y retorno con rosca macho R 3 ⁄ 4 ''
• Cuatro conexiones con rosca interior R 1 ⁄ 2 ", inserto de válvula
• Tapones ciegos y de purga sellados
• Elementos de calefacción planos de una y varias filas de chapa fina sin calamina
• Espesor de pared 1,15 mm
• Paso de rejilla 33 1 ⁄ 3 mm
• Superficie con perfil prensado con exactitud
• Con paneles laterales y cubierta superior
• Imprimación catafórica por inmersión según DIN 55900, parte 1
• Recubrimiento de polvo cocido según DIN 55900, parte 2, color blanco tráfico RAL 9016
• Tubo de alimentación con juego de válvulas e inserto de válvula preajustado
• Garras montadas para consolas rápidas (modelos 21, 22 y 33 E)
• Lámina de embalaje con tira de rasgado BRÖTJE
