Descripción general

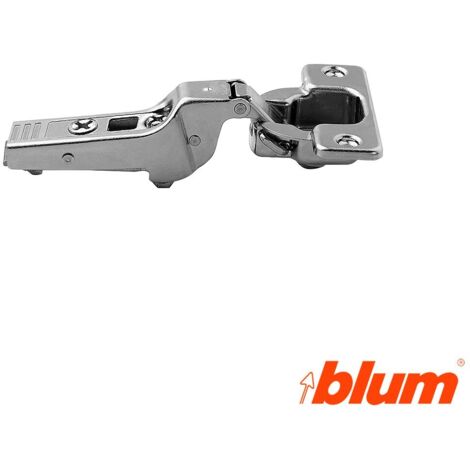

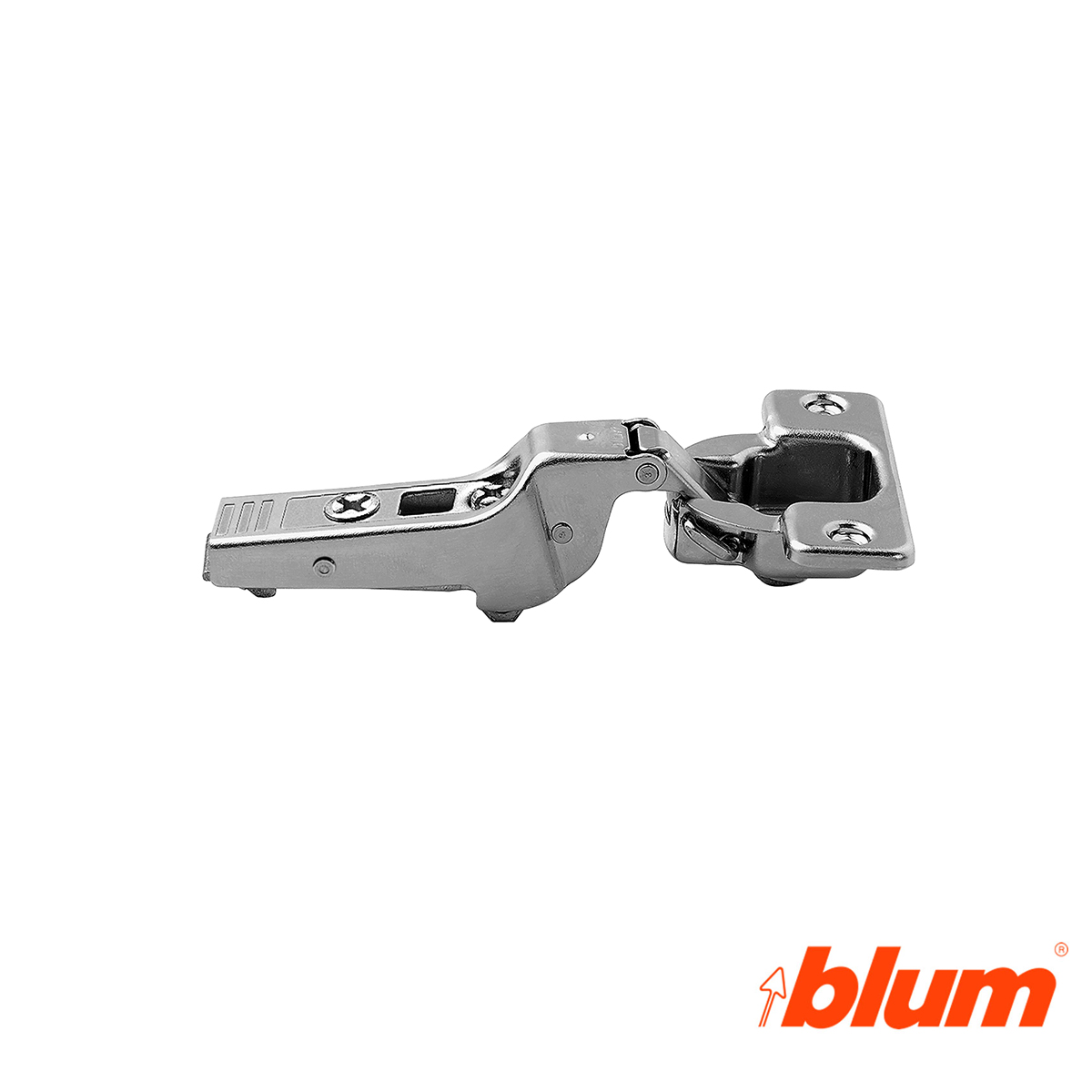

La bisagra codo tornillo para puerta perfilada a 95º está diseñada para ofrecer una apertura limitada, evitando rozaduras entre la puerta y el casco. Es ideal para puertas con un grosor de 16 a 30 mm, incluyendo molduras, y un radio de puerta R=1.Especificaciones técnicas
- Acabado en: Niquelado
- Fijación: Tornillo
- Código: 3115193
- Color: Niquelado
- Material: Acero
- Ref. Blum: 71T9650
Compatibilidad y accesorios
- Para puertas de grosor de 16-30 mm y radio de puerta R=1.
- Para costados de grosor de 16 mm y distancias de cazoleta estándar entre 4-5 mm.
- Posibilidad de trabajar a 19 mm modificando la distancia a 7 mm.
Instalación
- Regulación de la altura mediante la bisagra usando H=0 de forma estándar.
- Para otros mecanizados, consultar información técnica.
Uso
Esta bisagra es ideal para aplicaciones donde se requiere una apertura controlada y un ajuste preciso en la instalación de puertas.Otra información
La bisagra permite una distancia de cazoleta estándar entre 4-5 mm, resultando en un F no superior a 2,7 mm o 4,3 mm en puertas de 32 mm.Imágenes
