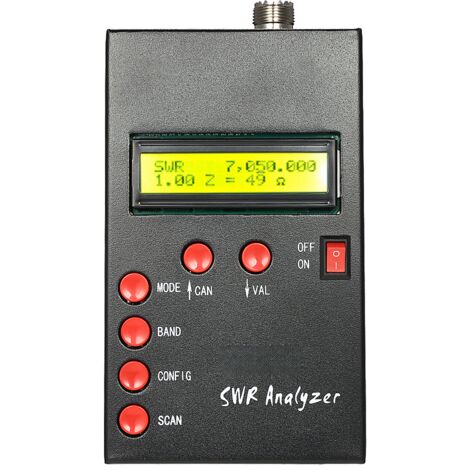

Analizador de antenas HF SARK100 de 1 a 60 MHz: Mide la ROE (relación de onda estacionaria) y la impedancia/capacitancia. Ideal para radioaficionados.

Parámetros de ajuste del stub: VSWR, factor Q aproximado, frecuencia de resonancia, ancho de banda, impedancia;

Determinación de la impedancia característica de la línea de transmisión;

Medición de la resonancia del bucle magnético y VSWR;



Definiciones de los botones de control:

MODO: selección del modo de funcionamiento: impedancia (predeterminado), impedancia compleja, capacitancia e inductancia

BANDA: selección de la banda de las bandas disponibles: de 160 m a 6 m

CONFIG: menú de configuración y funciones extendidas: conexión a PC, ajuste de pasos, ajuste de retardo de suspensión, calibración y actualización de software

ESCANEO: pulse este control para iniciar un escaneo de frecuencia de la banda seleccionada. Salida de escaneo al modo de impedancia que muestra el ancho de banda 2:1 y el punto de resonancia de la antena

CAN (arriba): aumenta la frecuencia y se utiliza para cancelar la operación del menú CONFIG

VAL (abajo): disminuye la frecuencia y se utiliza para confirmar la operación del menú CONFIG



Especificaciones:

Generación de frecuencia& Control: 1-60 MHz

Impedancia de la fuente: 50 ohmios

Estabilidad: (≤) 100 ppm

Pureza espectral: Armónicos inferiores > - Por determinar dB por encima de 60 MHz

Paso: Incrementos configurables por el usuario de 100 Hz, 1 kHz, 10 kHz y 100 kHz

Rango de medición utilizable: VSWR: 1,0 a 9,99

Impedancia: Aprox. 5 a 2000 ohmios

Salida de RF: Ajustable: 2,0 V pico a pico (típ.)

Salida de RF: BNC

Conectores: RF

Fuente de alimentación (no incluida): Fuente de alimentación externa: 12-14 V CC, 500 mA

Fuente de alimentación externa: Conector de alimentación de 2,1 mm (pin central)

Interfaz USB: Conector mini-USB

Dimensiones: 14,8 × 8,7 × 3,3 cm (largo × ancho × alto)

Peso: 536 g



Contenido del paquete:

1 Antena analizadora de ROE



Manual del usuario Español:

https://www.dropbox.com/s/z2t3t73lwpsq3ha/SARK100%20User%20Manual.pdf?dl=0



Instalación del software:

https://www.dropbox.com/s/wl7vvd2gobm4xaf/WinPCC-Sark100%20EN%20V0.8.exe?dl=0
