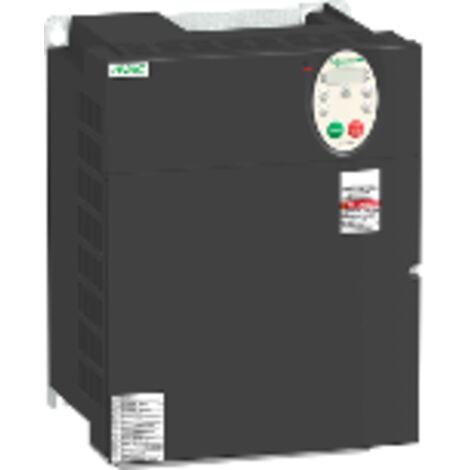

Altivar - ATV212 variateur de vitesse - 3ph - 18,5kW - 25hp - 480V - CEM - IP21 - ATV212HD18N4

Complémentairespuissance apparente : 28,2 kVA 380 Vlcc présumé de ligne : 22 kAcourant de sortie permanent : 37 A 380 V37 A 460 Vcourant transitoire maximum : 40,7 A 60 sfréquence de sortie du variateur de vitesse : 0.5...200 Hzfréquence de découpage nominale : 8 kHzfréquence de commutation : 6...16 kHz réglable8...16 kHz avec réduction de courantgamme de vitesse : 1...10précision de vitesse : +/-10% du glissement nominal 0,2 Tn à Tnprécision de couple : +/- 15 %surcouple transitoire : 120 % du couple nominal du moteur +/- 10 % 60 sprofil de commande pour moteur asynchrone : Rapport tension/fréquence, 2 pointsRapport tension/fréquence, 5 pointsCommande vecteur de flux sans capteur, standardRapport tension/fréquence - Économie d'énergie, U/f quadratiqueRapport tension/fréquence, compensation RI automatique (U/f + Uo automatique)boucle de régulation : Régulateur PI réglablecompensation de glissement du moteur : RéglableAutomatique quelque soit la chargeNon disponible pour la commande moteur en rapport tension/fréquencesignalisation locale : 1 LED rouge bus CC alimentétension de sortie : = tension d'alimentationisolation : Électrique entre puissance et contrôletype de câble : IEC câble sans kit de montage 1 45 °C cuivre 90°C XLPE/EPRIEC câble sans kit de montage 1 45 °C cuivre 70°C PVCUL 508 câble avec kit UL type 1 3 40 °C cuivre 75°C PVCraccordement électrique : Bornier 2,5 mm² AWG 14 VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RESBornier 25 mm² AWG 3 L1/R, L2/S, L3/Tcouple de serrage : 4,5 N.m 40 livres par pouce L1/R, L2/S, L3/T0,6 N.m VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RESalimentation : Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm) 10,5 V CC +/- 5 % = 10 A protection contre les surcharges et courts-circuitsAlimentation interne 24 V DC 21...27 V = 200 A protection contre les surcharges et courts-circuitsnombre d'entrées analogiques : 2type d'entrée analogique : Tension configurable par microswitch VIA 0...10 V CC 24 V max 30000 Ohm 10 bitsTension configurable VIB 0...10 V CC 24 V max 30000 Ohm 10 bitsSonde PTC configurable VIB 0 à 6 sondes 1500 OhmCourant de commutation configurable VIA 0...20 mA 250 Ohm 10 bitsdurée d'échantillonnage : 2 ms +/- 0,5 ms F numérique2 ms +/- 0,5 ms R numérique2 ms +/- 0,5 ms RES numérique3,5 ms +/- 0,5 ms VIA analogique22 ms +/- 0,5 ms VIB analogiquetemps de réponse : 2 ms +/- 0,5 ms FM analogique7 ms +/- 0,5 ms FLA, FLC numérique7 ms +/- 0,5 ms FLB, FLC numérique7 ms +/- 0,5 ms RY, RC numériqueprécision : +/- 0,6 % VIA pour une variation de température de 60 °C+/- 0,6 % VIB pour une variation de température de 60 °C+/- 1 % FM pour une variation de température de 60 °Cerreur de linéarité : +/- 0,15 % de la valeur maximale entrée VIA+/- 0,15 % de la valeur maximale entrée VIB+/-0,2 % sortie FMnombre de sorties analogiques : 1type de sortie analogique : Tension configurable par microswitch FM 0...10 V DC 7620 Ohm 10 bitsCourant de commutation configurable FM 0...20 mA 970 Ohm 10 bitsnombre sorties numériques : 2type de sortie numérique : Relais logique configurable FLA, FLC NO 100000 cycleRelais logique configurable FLB, FLC "O" 100000 cycleRelais logique configurable RY, RC NO 100000 cyclecourant commuté minimum : 3 mA 24 V DC Relais logique configurablecourant commuté maximum : 5 A 250 V AC résistif cos phi = 1 L/R = 0 ms FL, R5 A 30 V DC résistif cos phi = 1 L/R = 0 ms FL, R2 A 250 V AC inductive cos phi = 0,4 L/R = 7 ms FL, R2 A 30 V CC inductive cos phi = 0,4 L/R = 7 ms FL, Rtype d'entrée numérique : Programmable F 24 V DC niveau 1 PLC 4700 OhmProgrammable R 24 V DC niveau 1 PLC 4700 OhmProgrammable RES 24 V DC niveau 1 PLC 4700 Ohmlogique d'entrée numérique : Logique positive (source) F, R, RES = 5 V >= 11 VLogique négative (sink) F, R, RES >= 16 V = 10 Vrampes d'accélération et décélération : Automatique en fonction de la chargeÀ réglage linéaire séparé de 0,01 à 3200 sfreinage d'arrêt : 4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²type de protection : Perte de phase du moteur moteurCoupure sur le circuit de contrôle variateurÉtage de puissance thermique variateurSurtension sur le bus DC variateurContre dépassement vitesse limite variateurContre déperdition phase entrée variateurAvec sondes PTC moteurCoupures de phase en entrée variateurSur-tension ou sous-tension d'alimentation électrique variateurSous-tension d'alimentation électrique variateurSurintensité entre phases de sortie et terre variateurProtection surchauffe variateurCourt-circuit entre les phases du moteur variateurProtection thermique moteurtenue diélectrique : 3535 V CC entre terre et bornes d'alimentation électrique5092 V CC entre commande et bornes d'alimentation électriquerésistance d'isolement : >= 1 MΩ 500 V CC pendant 1 minuterésolution en fréquence : 0,024/50 Hz entrée analogique0,1 Hz unité d'affichageprotocole de communication : APOGEE FLNBACnetLonWorksMETASYS N2Modbustype de connecteur : 1 RJ451 style ouvertinterface physique : 2-fils RS 485trame de transmission : RTUvitesse de transmission : 9600 bps ou 19200 bpsformat des données : 8 bits, 1 bit d'arrêt, bits de parité impairs, pairs ou non configurablestype de polarisation : Aucune impédancenombre d'adresses : 1...247service communication : Surveillance inhibitriceIdentification du périphérique de lecture (43)Lecture des registres de maintien (03) 2 mots maximumRéglage du délai d'attente de 0.1 à 100 sÉcriture des registres multiples (16) 2 mots au maximumÉcriture de registre simple (06)carte d'options : Carte de communication LonWorksposition de montage : Vertical +/- 10 degréslargeur : 245 mmhauteur : 330 mmprofondeur : 190 mmpoids : 11,65 kgpuissance dissipée en W : 603 Wdébit d'air : 214 m3/hfonctionnalité : Moyenapplication spécifique : HVACdegré de protection IP : IP21fabrication sur mesure et par processus : Building - HVAC : compressor for scrollBuilding - HVAC : fanImmeuble - CVC : pompeplage de puissance : 15...25 kW à 380...440 V 3 phases15...25 kW à 480...500 V 3 phasestype de démarreur de moteur : Variateur de vitesse
