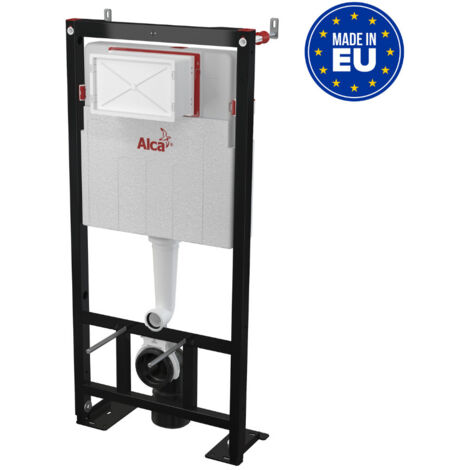

Alca - Instalación mural para WC suspendido, dispensador de pastillas, para instalación en seco, altura de construcción 1,02 m AM101/1120F

Sistema de preinstalación para instalación en seco

• para inodoro suspendido
• para montaje delante de un muro de carga o en una construcción de cartón-yeso
• para espesores de suelo de 0-200 mm
• para montaje de inodoro suspendido con paso de conexión 180 mm o 230 mm
• incluye dispensador de pastillas para el inodoro

Características

• patas de extensión de anclaje ajustables con freno en la gama de 0-200 mm
• las patas especiales permiten el anclaje angular y longitudinal en el suelo
• marcado visible de la nivelación y de la línea central
• Mecanismo de deslizamiento del soporte de residuos en ocho posiciones a una distancia de 0-93 mm
• válvula angular con conexión al sistema de tuberías Mepla
• el diseño del bastidor permite anclarlo a un tabique de cartón yeso independiente suficientemente portante o delante de un muro portante
• el sistema instalado se cubre con placas de yeso y no se necesitan elementos adicionales de refuerzo o anclaje
• la construcción del aislamiento de poliestireno evita el rociamiento en la superficie del depósito y amortigua la transmisión de vibraciones de la cisterna a la estructura del edificio
• Preparación para conectar un soporte con adaptador DG1/2" para asientos de bidé y duchas
• las bisagras para depósitos con material de dos componentes aíslan la transmisión de vibraciones de los edificios
• posibilidad de volcar el depósito para facilitar su instalación en edificios de madera o celdas móviles
• doble descarga ajustable independientemente con reserva de higiene
• opción de descarga a distancia o por sensor
• compatible con todos los pulsadores de descarga Alca
• trabajos de mantenimiento sin herramientas
• entrada de agua posterior/superior central
• la cisterna está fabricada en una sola pieza, lo que garantiza una estanqueidad del 100%
• La tapa del orificio de servicio simplifica la instalación y evita la entrada de humedad y suciedad
• pies de anclaje macizos
• profundidad de montaje ajustable de 20 - 95 mm
• profundidad de montaje 125 mm
• material de la estructura portante: metal con recubrimiento en polvo

Parámetros técnicos

• conexión de agua desde atrás o desde arriba mediante orificios de montaje G1/2"
• Rango funcional de presión del agua 0,05 - 1,6 MPa
• rango de presión de agua recomendado 0,3 - 0,5 MPa
• cisterna grande 6 - 9 l
• cisterna pequeña 2,5 - 3,5 l
• ajuste estándar de la descarga grande 6 l
• ajuste estándar de la descarga pequeña 3 l
• reserva de higiene 3 l
• volumen de agua en el depósito 9 l
• prueba de carga 400 kg

El paquete incluye

• cisterna con accesorios de llenado y vaciado
• marco autoportante
• conjunto de tornillos y racores de conexión de agua de 1/2" con válvula angular Schell de 1/2"-3/8" integrada
• juego de fijación: tornillo Ø8×60 - 6 piezas, taco Ø12 - 6 piezas
• juego de fijación para la fijación de la taza del inodoro: varilla roscada M12 - 2 uds, arandelas - 4 uds, tapa - 2 uds, tuerca - 2 uds, protector de rosca - 2 uds
• codo de residuos HT 90/90 polietileno, PE-HD
• reducción de residuos polietileno HT 90/100, PE+HD
• junta de entrada, espiga de polipropileno, inserto envolvente
• junta de desagüe, polipropileno, sellado de cables
• Juego de tapones de instalación para proteger los orificios de conexión durante la instalación del sistema
• tapa del orificio de servicio de dos piezas, fácilmente acortable
• Kit de inserción de tabletas de WC
