Descripción general

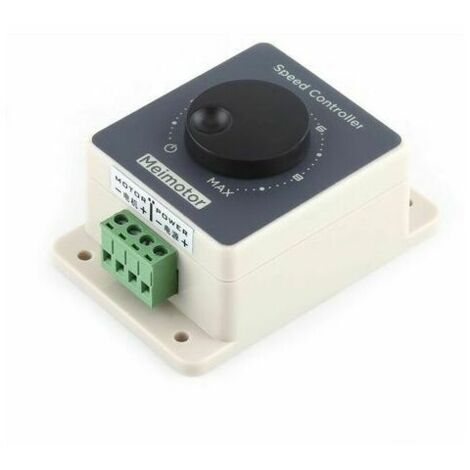

Este controlador de velocidad del motor de 12 V es ideal para aplicaciones en exteriores gracias a su carcasa impermeable. Facilita el cableado con terminales de tornillo y placas indicadoras de polos de potencia y del motor.Especificaciones técnicas
- Rango de corriente aplicable: corriente continua dentro de 10 A
- Corriente máxima: 20 A
- Rango de velocidad: 5% a 100%
- Potenciómetro: resistencia B100K
- Agujero: 8 mm
- Salida de voltaje: aproximadamente 0-100% del voltaje de entrada
- Potencia de control: 12V*10A=120W, 24V*10A=240W
- Voltaje de entrada: DC10-60V
- Frecuencia PWM: 25 kHz
- Tamaño: 88 mm x 59 mm x 35 mm
Instalación
- Conectar el puerto de entrada del controlador a la fuente de alimentación de CC, no a la de CA.
- Asegurarse de que los polos positivo y negativo estén conectados correctamente para evitar daños al controlador.
Uso
- La dirección del motor se puede cambiar ajustando el orden de las líneas.
- El ciclo de trabajo de la salida del controlador puede ajustarse para cambiar la velocidad del motor.
