Descripción general

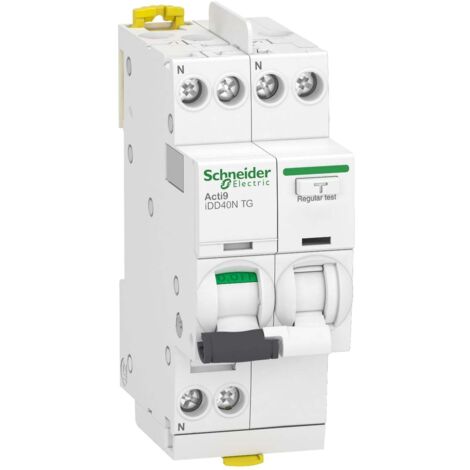

El Acti9 iDD40N es un disyuntor diferencial de cabeza de grupo diseñado para proteger las instalaciones eléctricas. Este dispositivo es ideal para aplicaciones en redes de 230 V CA a 50 Hz, ofreciendo una protección eficaz contra sobrecargas y cortocircuitos.Especificaciones técnicas
- Tipo: Disyuntor diferencial 1P+N
- Corriente nominal: 40 A
- Capacidad de corte: 10 kA
- Corriente de fuga: 30 mA
- Tensión asignada de empleo: 230 V CA 50 Hz
- Frecuencia del red: 50 Hz
- Limite de disparo magnético: 5...10 x In
- Poder de corte de servicio: 6000 A
- Poder asignado de corte y cierre: 3000 A
- Tensión de aislamiento: 400 V CA 50 Hz
- Tensión de choque: 4 kV
- Dimensiones: 91 mm (altura) x 36 mm (ancho) x 73 mm (profundidad)
- Peso: 215 g
- Color: Blanco
- Endurance mecánica: 20000 ciclos
- Endurance eléctrica: 10000 ciclos
- Tipo de conexión: Bornes tipo túnel (1...16 mm² rígido, 1...10 mm² suave)
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 2 N.m
Compatibilidad y accesorios
- Modo de instalación: Encliquetable
- Soporte de montaje: Rail DIN
- Compatibilidad con distribuidor, peines y juegos de barras: Alto o bajo, paso de 9 mm: 4
Instalación
- Instalación en rail DIN
- Conexiones de tipo túnel para cables rígidos y suaves
Uso
- Protección de circuitos eléctricos en instalaciones residenciales e industriales
- Prevención de descargas eléctricas y cortocircuitos
Otra información
- Verrouillages optionnels: Dispositif de cadenassage
- Indicación local de estado: ON/OFF y señalización de defecto
- Coupure pleinement apparente: Sí
- Clase de limitación: 3
