Descripción general

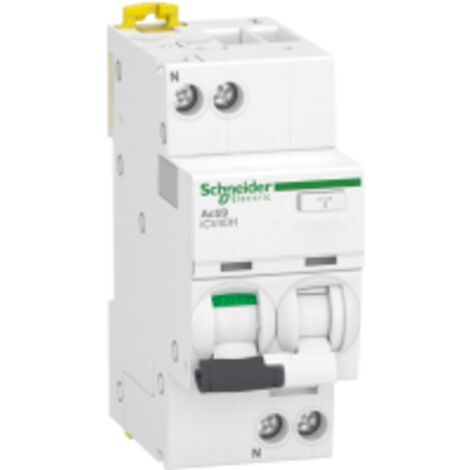

El ACTI 9 iCV40H es un dispositivo de protección diferencial diseñado para garantizar la seguridad eléctrica en instalaciones de 230 V CA. Este modelo cuenta con una corriente nominal de 10 A y una sensibilidad de 300 mA, lo que lo hace ideal para proteger circuitos eléctricos de sobrecargas y cortocircuitos.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Tensión asignada de empleo: 230 V CA 50/60 Hz
- Limite de disparo magnético: 5...10 x In
- Poder de corte de servicio: 7500 A (75 % Icn a 230 V CA 50/60 Hz)
- Poder asignado de corte y cierre: Idm 6000 A a 230 V CA 50/60 Hz, Idm 500 A a 230 V CA 50/60 Hz
- Tensión de aislamiento: 400 V CA 50/60 Hz
- Tensión asignada de resistencia a choques: 4 kV
- Coupure plenamente apparente: Sí
- Indicación de tensión: ON/OFF
- Soporte de montaje: Rail DIN
- Dimensiones: Altura 85 mm, Ancho 36 mm, Profundidad 73 mm
- Peso: 210 g
- Color: Blanco
- Endurance mecánica: 20000 ciclos
- Duración de vida eléctrica: 20000 ciclos
- Modo de conexión: Borne tipo a cage (1...16 mm² rígido, 1...10 mm² blando)
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 2 N.m
Compatibilidad y accesorios
- Compatibilidad con repartidores, peines y juegos de barras: alto o bajo
- Pasos de conexión: 9 mm entre fase y neutro
- Pasos de 9 mm: 4
Instalación
- Modo de instalación: Encliquetable
- Verrouillages optionnels: Hermético
- Dispositivo de cadenado: Integrado
