Acoplamiento de electrofusión con boquilla de PE 40X1 1/4 GZ PE100 SDR11 EF

Conector de electrofusión de niple PE 40X1 1/4 GZ PE100 SDR11 EF

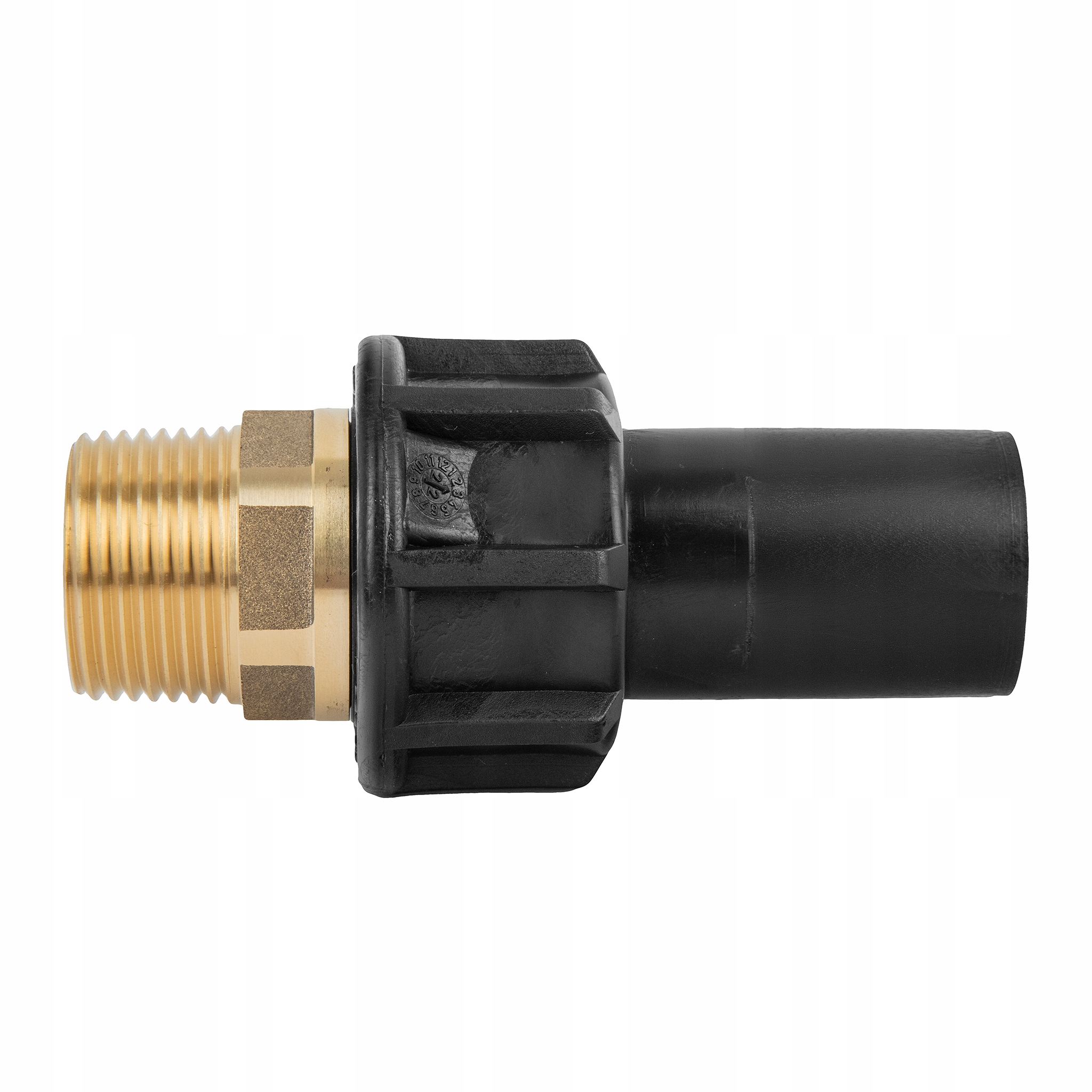

⭐️ Conector de electrofusión Unidelta – 40x1 1/4" GZ

Se utiliza para conectar tuberías de polietileno para la transmisión de gas hasta una presión de 10 bar o agua potable y líquidos hasta una presión nominal de 16 bar.

Son compatibles con tuberías PE80 y PE100. Debido a la calidad de la materia prima utilizada, los accesorios Unidelta son resistentes a una gran cantidad de agentes químicos y radiación UV. ___________________________

▶ Aplicación:

Las principales aplicaciones de los accesorios de electrofusión son: tuberías de gas inflamable, sistemas de suministro de agua, sistemas de protección contra incendios, sistemas de alcantarillado, plantas industriales, riego y conductos de cables.

Los accesorios de electrofusión Unidelta se pueden utilizar con tuberías de polietileno de alta densidad PE80 o PE100 con las siguientes características:

• SDR ≤ para todos los diámetros
• SDR = 17 para diámetros > 32 mm
• SDR = 26 para diámetros >125mm

⭐️ Características principales

• Tensión de soldadura 40V
• Conexiones eléctricas Ø 4.0mm
• Rosca externa 1 1/4"

Cada unidad está marcada con:

• Código de barras para lectura óptica
• Nominal diámetro
• Tiempo de soldadura y tiempo de enfriamiento

La bobina metálica se coloca de forma segura cerca de la superficie interior del accesorio para optimizar la transferencia de calor entre la tubería y el accesorio y reducir el tiempo de soldadura.

Las tuberías y accesorios de polietileno se pueden soldar mediante electrofusión o soldadura a tope. En ambos casos, la operación de soldadura debe seguir un procedimiento predeterminado, teniendo en cuenta ciertos conceptos básicos sobre la compatibilidad de diferentes materiales. Dado que el PE80 y el PE100 son totalmente compatibles, se pueden soldar a tope tuberías de diferentes materiales, siempre que tengan el mismo factor de dimensión estándar (SDR) y, por lo tanto, el mismo espesor de pared.

___________________________

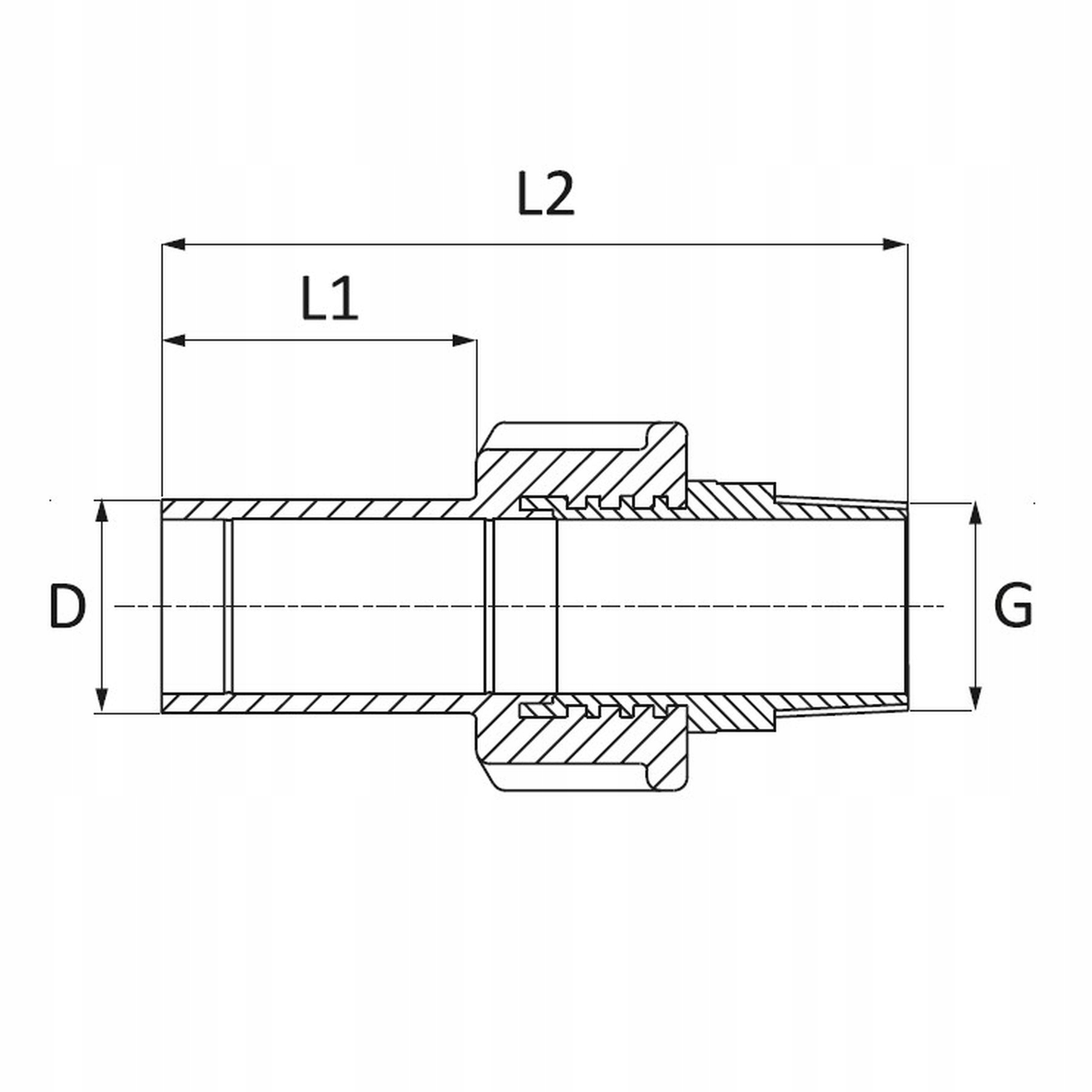

▶ Dimensiones:

(L1) 44 mm (L2)103 mm (DxG) 25 mm x 3/4"

(L1) 47 mm (L2)112 mm (DxG) 32 mm x 1"

(L1) 52 mm (L2)124 mm (DxG) 40 mm x 1 1/4"

(L1) 58 mm (L2)135 mm (LxD) 50 mm x 1 1/2"

(L1) 66 mm (L2)153 mm (LxD) 63 mm x 2"

(L1) 73 mm (L2)165 mm (LxD) 75 mm x 2 1/2"

(L1) 82 mm (L2)181 mm (LxD) 90 mm x 3"

(L1) 85 mm (L2)193 mm (DxD) 110 mm x 4"
