Descripción general

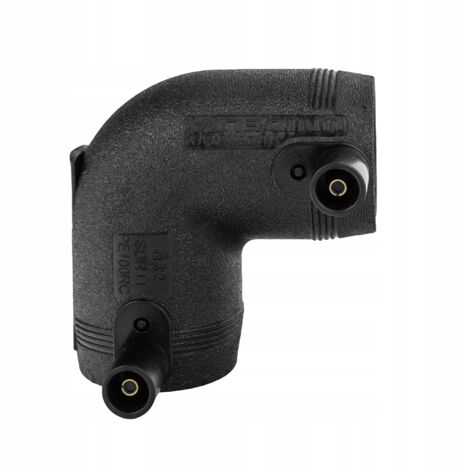

El conector de electrofusión de codo PE de 63 mm PE100 SDR11 EF es ideal para conectar tuberías de polietileno en aplicaciones de transmisión de gas y agua potable. Soporta presiones de hasta 10 bar para gas y 16 bar para líquidos. Este accesorio es compatible con tuberías PE80 y PE100, y es resistente a agentes químicos y radiación UV.
Especificaciones técnicas
- Tensión de soldadura: 40V
- Conexiones eléctricas: Ø 4,0 mm
- Dimensiones:
- (L) 81 mm, (Z) 54 mm, (D) 25 x 25 mm
- (L) 82 mm, (Z) 63 mm, (D) 32 x 32 mm
- (L) 100 mm, (Z) 67 mm, (D) 40 x 40 mm
- (L) 114 mm, (Z) 81 mm, (D) 50 x 50 mm
- (L) 141 mm, (Z) 100 mm, (D) 63 x 63 mm
- (L) 158 mm, (Z) 110 mm, (D) 75 x 75 mm
- (L) 190 mm, (Z) 133 mm, (D) 90 x 90 mm
- (L) 216 mm, (Z) 154 mm, (D) 110 x 110 mm
- (L) 241 mm, (Z) 178 mm, (D) 125 x 125 mm
- (L) 298 mm, (Z) 217 mm, (D) 160 x 160 mm
Compatibilidad y accesorios
Compatible con tuberías de polietileno de alta densidad PE80 y PE100. Se puede utilizar en sistemas de suministro de agua, gas inflamable, protección contra incendios, alcantarillado, riego y conductos de cables.
Instalación
La instalación se realiza mediante soldadura por electrofusión o a tope, siguiendo un procedimiento establecido que considera la compatibilidad de los materiales. Es importante que las tuberías tengan el mismo factor de dimensión estándar (SDR) para asegurar una correcta unión.
Uso
Este conector se utiliza principalmente en aplicaciones de transmisión de gas y agua, así como en sistemas industriales y de riego. Su diseño permite una fácil integración en diversas configuraciones de tuberías.
Otra información
Cada pieza está marcada con un código de barras, diámetro nominal, tiempo de soldadura y tiempo de enfriamiento para facilitar su identificación y uso.
