10 pares conectores solares macho/hembra – Y 1→3 ramas – IP67 estanco – Herramienta de montaje y llave incluidas – Cableado fotovoltaico DIY

Adecuado para su uso en entornos hostiles.

[Duradero] La junta tórica del conector garantiza un sellado perfecto contra el agua y la corrosión.

[Conveniente] Las conexiones de los cables se realizan mediante remaches y bloqueos, para un montaje rápido y sencillo.

[Fácil de usar] La herramienta de montaje incluida facilita el apriete y el aflojamiento de los conectores.

[Accesorio ideal] Solución perfecta para conectar varios paneles en paralelo en un campo solar.



Especificaciones:

Cantidad de conectores de cable (opcional):

5 pares (H45052-5); 10 pares (H45052-10); 20 pares (H45052-20)

Color: Negro

Materiales: PPO, cobre estañado

Clasificación de impermeabilidad: IP67

Dimensiones del paquete: 20 × 14 × 3 cm (H45052-5); 22 × 15 × 4 cm (H45052-10); 22 × 16 × 5 cm (H45052-20)

Peso del paquete: 400 g / 0,88 lb (H45052-5); 550 g / 1,21 lb (H45052-10); 850 g / 1,87 lb (H45052-20)



Especificaciones del conector:

Método de conexión: Engaste

Corriente de funcionamiento: ≤ 30 A

Material del núcleo: Cobre estañado

Resistencia de inserción: 1 mmΩ

Tipo de interfaz: AD/DC

Especificaciones del cableado: 2,5/4/6 mm² (AWG 14/12/10)

Tensión de funcionamiento: ≤ 1000 V

Material de la cubierta: Aislamiento PPO

Rango de temperatura: -40 °C a 85 °C

Clase de inflamabilidad: UL94-V0

Fuerza de inserción: ≤ 50 N

Fuerza de extracción: ≥ 50 N

Nivel de contaminación: CAT III/2



Especificaciones del conector de derivación en Y de 1 o 3 puntas:

Corriente de funcionamiento: ≤ 40 A

Material del núcleo: Cobre estañado

Resistencia de contacto: ≤ 1 MΩ

Tipo de interfaz: AD/DC

Especificaciones de cableado: 2,5/4/6 mm² (AWG 14/12/10)

Tensión de funcionamiento: ≤ 1000 V

Material de la cubierta: PPO aislante

Rango de temperatura: -40 °C a 85 °C

Clase de inflamabilidad: UL94-V0

Fuerza de inserción: ≤ 50 N

Fuerza de extracción: ≥ 50 N

Nivel de contaminación: CAT III/2

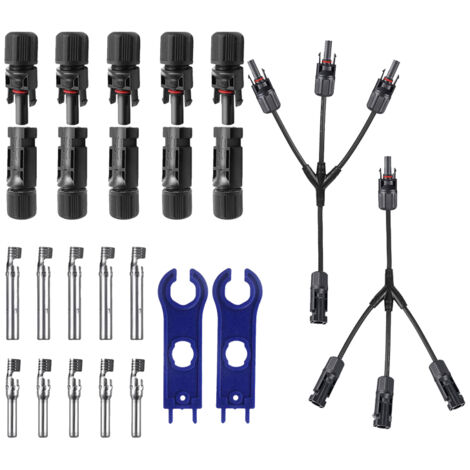

Contenido del paquete:

1 conector de 5/10/20 pares

1 llave para 1 par

1 conector en Y para 1 rama a 3 ramas
