Descripción general

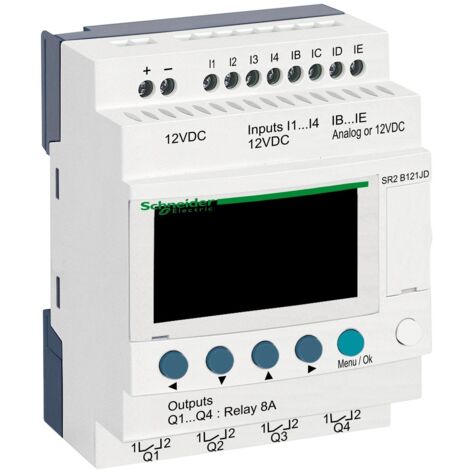

El Zelio Logic es un relé inteligente compacto diseñado para aplicaciones de control y automatización. Este dispositivo cuenta con 12 entradas/salidas y funciona con una tensión de alimentación de 12 V CC. Su diseño permite una programación flexible, ya sea mediante Ladder o FBD, y ofrece una serie de características avanzadas para garantizar un rendimiento óptimo en diversas condiciones.Especificaciones técnicas
- Tensión de alimentación: 12 V CC
- Limites de la tensión de alimentación: 10,4...14,4 V
- Corriente máxima de alimentación: 120 mA (sin extensión)
- Potencia disipada: 1,5 W (sin extensión)
- Entradas TOR: 8 (conforme a EN/CEI 61131-2 tipo 1)
- Tipo de entrada digital: Resistor
- Tensión de entradas digitales: 12 V DC
- Corriente de entrada digital: 4 mA
- Frecuencia de conteo: 1 kHz para entrada TOR
- Tensión estado 1 garantizada: >= 7 V (IB a IG) / >= 5,6 V (I1 a IA y IH a IR)
- Tensión estado 0 garantizada: = 2 mA (I1 a IA y IH a IR) / >= 0,5 mA (IB a IG)
- Estado actual 0 garantizado: = 10 mA a 12 V (salida relé)
- Tasa de disponibilidad: 0,1 Hz (corriente nominal) / 10 Hz (a vacío) para salida relé
- Duración de vida mecánica: 10,000,000 ciclos para salida relé
- Tensión asignada de resistencia a los choques: 4 kV (conforme a EN/CEI 60947-1 y EN/CEI 60664-1)
- Tiempo de respuesta: 10 ms (de fase 0 a fase 1) / 5 ms (de fase 1 a fase 0) para salida relé
- Modo de conexión: Bornes a vis, 1 x 0,2 a 1 x 2,5 mm² (AWG 25 a AWG 14)
- Torque de apriete: 0,5 N.m
- Peso del producto: 0,25 kg
Compatibilidad y accesorios
- Compatible con sistemas de automatización que requieren entradas/salidas digitales.
Instalación
- Conexión mediante bornes a vis para cables de diferentes secciones.
Uso
- Ideal para aplicaciones de control industrial y automatización de procesos.
- Programación flexible para adaptarse a diversas necesidades de control.
