Descripción general

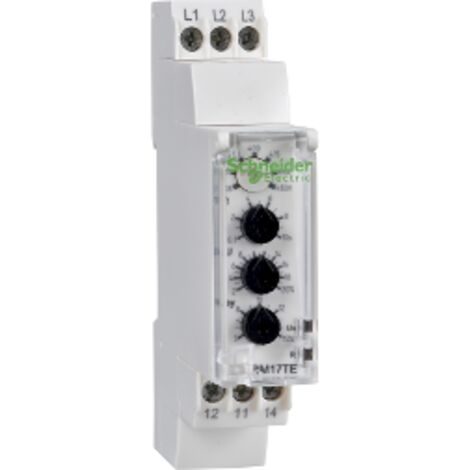

El Zelio control de orden de ausencia de fase, asimetría, sobre y bajo tensión es un dispositivo diseñado para garantizar la seguridad y el correcto funcionamiento de los sistemas eléctricos en un rango de tensión de 208 a 480 VAC. Este dispositivo es ideal para aplicaciones industriales donde se requiere un monitoreo constante de las condiciones eléctricas.Especificaciones técnicas
- Tensión de alimentación: 183...528 V AC
- Rango de tensión del circuito de control: -12 % + 10 % Un
- Potencia consumida: 500 VA
- Corriente conmutada mínima: 10 mA a 5 V CC
- Corriente conmutada máxima: 5 A CA / 5 A CC
- Tiempo de reset: 1500 ms para temporización
- Tensión de corte máxima: 250 V AC / 250 V CC
- Frecuencia de alimentación: 50/60 Hz +/- 10 %
- Duración de vida eléctrica: 100,000 ciclos
- Material del boîtier: Plástico auto-extinguible
- Posición de montaje: Todas las posiciones
- Modo de conexión: Bornes a vis
- Torque de apriete: 0.6...1 N.m
Compatibilidad y accesorios
- Soporte de montaje: Rail DIN simétrico de 35 mm
Instalación
- Conexiones mediante bornes a vis para diferentes tipos de cables: 1 x 0,5 a 1 x 4 mm² (AWG 20 a AWG 11, rígido), 2 x 0,5 a 2 x 2,5 mm² (AWG 20 a AWG 14, rígido), 1 x 0,2 a 1 x 2,5 mm² (AWG 24 a AWG 12, flexible), 2 x 0,2 a 2 x 1,5 mm² (AWG 24 a AWG 16, flexible).
Uso
- Monitoreo de condiciones eléctricas en sistemas industriales.
- Protección contra ausencia de fase y asimetría.
- Control de sobre y bajo tensión.
Otra información
- Señalización local: LED verde para potencia ON, LED amarillo para relés activados.
