Descripción general
Soporte de viga dividido de dos piezas, diseñado para conexiones de madera a madera y madera a hormigón. Este soporte, modelo SDED300/30, es ideal para adaptarse a diferentes secciones transversales de madera, garantizando una instalación segura y duradera.

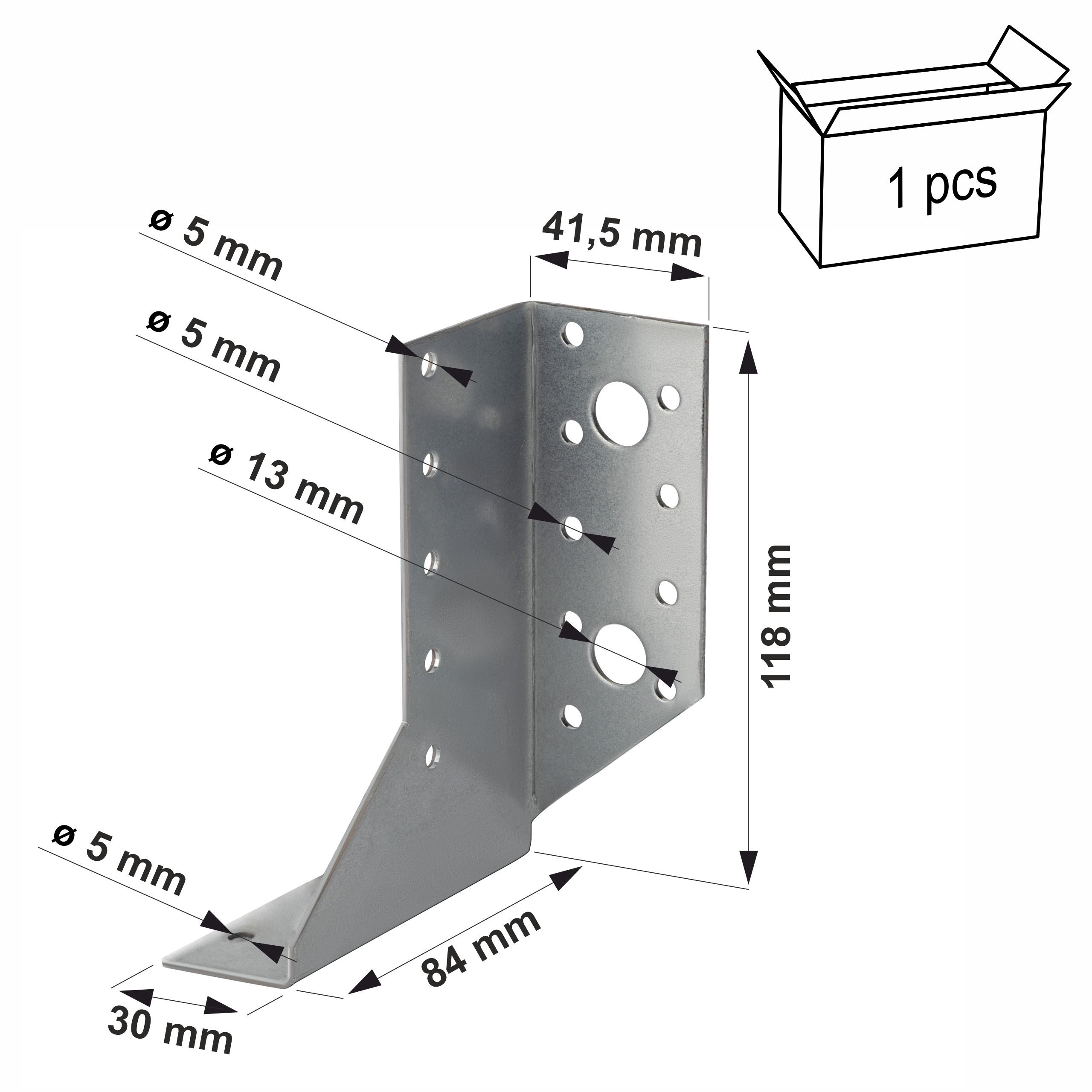

Especificaciones técnicas
- Modelo: SDED300/30
- Página de instalación: derecha
- Altura: 118 mm
- Hoja espesor: 2,0 mm
- Embalaje: 1 pieza
- Dimensiones de la viga secundaria: ancho 60-250 mm, altura: 120-177 mm
- Agujeros de la viga principal: 9 piezas x Ø 5 mm, 2 piezas x Ø 13 mm
- Agujeros de la viga secundaria: 5 piezas x Ø 5 mm
- Material: acero galvanizado S250GD Z 275 g/m2 (20 µm)
Instalación
El colgador SDE permite un montaje sencillo gracias a sus perforaciones que facilitan la colocación precisa de clavos o tornillos. Se recomienda usar clavos de ranura anillada CNA4.0 o tornillos CSA5.0 para fijar el colgador a la madera, y anclajes mecánicos (WA) o químicos (AT-HP) para fijarlo al hormigón.
Uso
Este soporte es versátil y puede utilizarse en diversas estructuras de madera, incluyendo conexiones entre vigas, cabrios y otros elementos portantes. Puede montarse en superficies tanto horizontales como verticales.
Otra información
Clase de uso 2, caracterizada por una humedad del material correspondiente a una temperatura de 20 °C y una humedad relativa del aire circundante superior al 85 % solo durante unas pocas semanas al año (por ejemplo, cobertizos abiertos o áticos sin calefacción). Certificado ETA-06/0270, que garantiza la más alta calidad y especifica los requisitos y métodos de ensayo para materiales, geometría, resistencia, rigidez y durabilidad de los elementos de fijación utilizados en estructuras de madera portantes.
