Descripción general

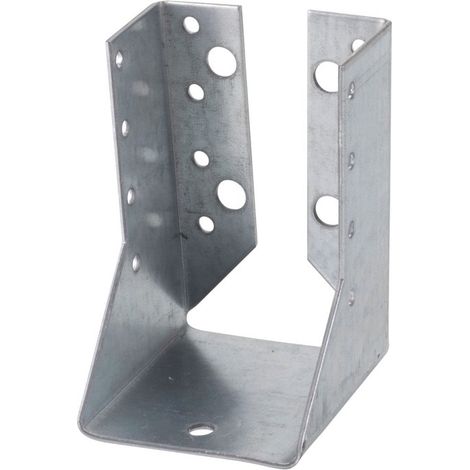

La zapata de carpintero con brida exterior SIMPSON es un elemento esencial para la unión de estructuras de madera y soporte. Diseñada para ofrecer una sujeción robusta, esta zapata es ideal para aplicaciones en madera y concreto, garantizando una instalación segura y eficiente.Especificaciones técnicas
- Dimensiones: T.200 x A.64 x A.68 mm
- Espesor: 2 mm
- Referencias: SAE200/64/2
- Valores característicos para madera clase C24: Descendente: 7 kN; Ascendente: 5.3 kN; Lateral: 1.3 kN; Tracción: 3.9 kN
Compatibilidad y accesorios
- Fijaciones recomendadas:
- Sobre portado: Pointes annelées CNA Ø 4.0 x 50 mm
- Sobre portado (espesor < 64 mm): Pointes annelées CNA Ø 4.0 x 35 mm
- Vis CSA Ø 5.0 x 40 mm
- Vis CSA Ø 5.0 x 35 mm (espesor < 60 mm)
- Sobre portador:
- Pointes annelées CNA Ø 4.0 x 50 mm
- Vis CSA Ø 5.0 x 35 mm (espesor < 60 mm)
- Soporte concreto:
- Goujon WA M10-78/5 (para SAE200 y 250)
- Goujon WA M12-104/5 (para SAE300, 340, 380, 440 y 500)
- Anclaje químico: resina AT-HP con tige filetée LMAS M10-120/25 (para SAE200 y 250) y LMAS M12-150/35 (para SAE300, 340, 380, 440 y 500)
- Soporte de mampostería:
- Resina AT-HP o POLY-GP + tige filetée LMAS M10-120/25 + tamis SH M16-130 (para SAE200 y 250)
- Resina AT-HP o POLY-GP + tige filetée LMAS M12-150/35 + tamis SH M20-85 (para SAE300, 340, 380, 440 y 500)
Instalación
- Sobre madera:
- Marcar la ubicación de la viga en el soporte
- Colocar la zapata y pre-fijar las alas a cada lado
- Ajustar la zapata para que esté ligeramente más abierta en la parte superior
- Finalizar la fijación en cada ala
- Colocar la viga en la zapata y fijarla con clavos parciales o totales
- Sobre concreto:
- Método 1: Marcar la ubicación de los perforaciones aplicando la zapata sobre la viga
- Método 2: Marcar la ubicación de la viga en el soporte, colocar la zapata y marcar los centros de perforación
- Perforar el soporte con una broca adecuada
- Colocar la zapata y fijarla al soporte con anclajes
- Colocar la viga en la zapata antes de fijarla
Uso
La zapata de carpintero SIMPSON es utilizada principalmente para la unión de vigas de madera en estructuras de soporte, proporcionando una base sólida y segura para la construcción de estructuras de madera y sujeciones en concreto.
Otra información
Producto de la marca: SIMPSON STRONG TIE
