Descripción general

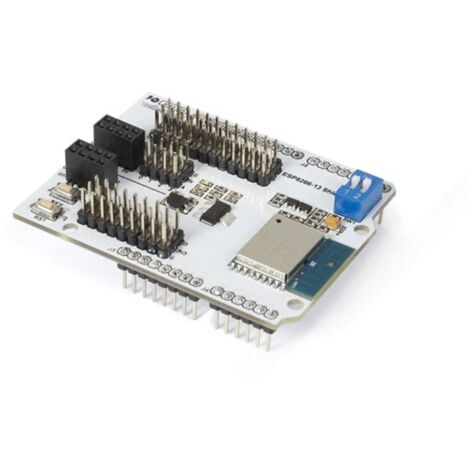

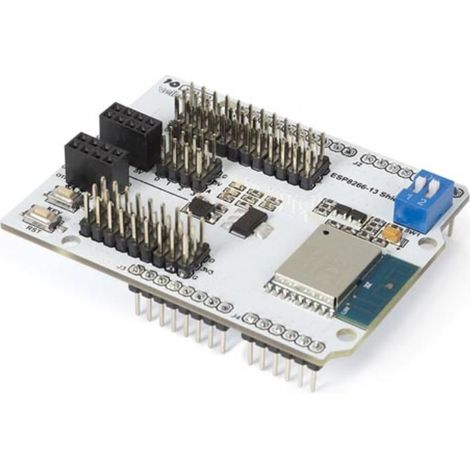

El shield ESP-WROOM-02 para Arduino incluye un módulo ESP8266 esoldado y una alimentación, ofreciendo una solución plug-and-play para su Arduino. Este dispositivo permite utilizar el ESP8266 en modo de mando AT o descargar otro firmware, como NodeMCU. Los 40 pines GPIO están posicionados hacia el exterior para facilitar la conexión de un conector hembra. Además, está disponible un manual del usuario en línea.Especificaciones técnicas
- Dimensiones: 12 cm (ancho) x 7.5 cm (alto) x 7.5 cm (profundidad)
- Peso: 14 g
- Estándares inalámbricos: WLAN 802.11 b/g/n
- Modos soportados: STA/AP
- Protocolo: TCP/IP, un socket
- Soporte para servidores y clientes TCP/UDP estándar
- Baud rates: 1200/2400/4800/9600/19200/38400/57600/74800/115200 bps
- Bits de datos: 5/6/7/8 bits
- Bits de parada: 1/2 bits
- Pin compatible con Arduino Uno y Mega
- Pinout de Arduino: 2/3/4/5/6/7/8/9/10/11/12/13
- Pinout de ESP8266: 0/2/4/5/9/10/12/13/14/15/16/ADC/EN/*UART TX/UART RX
- Tecla KEY: Configuración de modos
- Interruptor DIP de dos puertos: Cambio entre Arduino y ESP-WROOM-02/ESP8266
- Chipset: ESP8266
- Consumo de corriente WiFi:
- Transmisión continua: 70 mA (máx. 200 mA)
- Modo de reposo: < 200 µA
- Tasa de transmisión serie WiFi: 110–460,800 bps
- Humedad de operación: 10 %–90 %, no condensante
- Temperatura de operación: -10 a 70 °C
Compatibilidad y accesorios
- Compatible con Arduino Uno y Mega
Uso
- Nivel de conocimientos de codificación: 3
- Conocimientos de electrónica: 2
- Habilidades mecánicas: 1
- Habilidades de soldadura: ninguna
