Descripción general

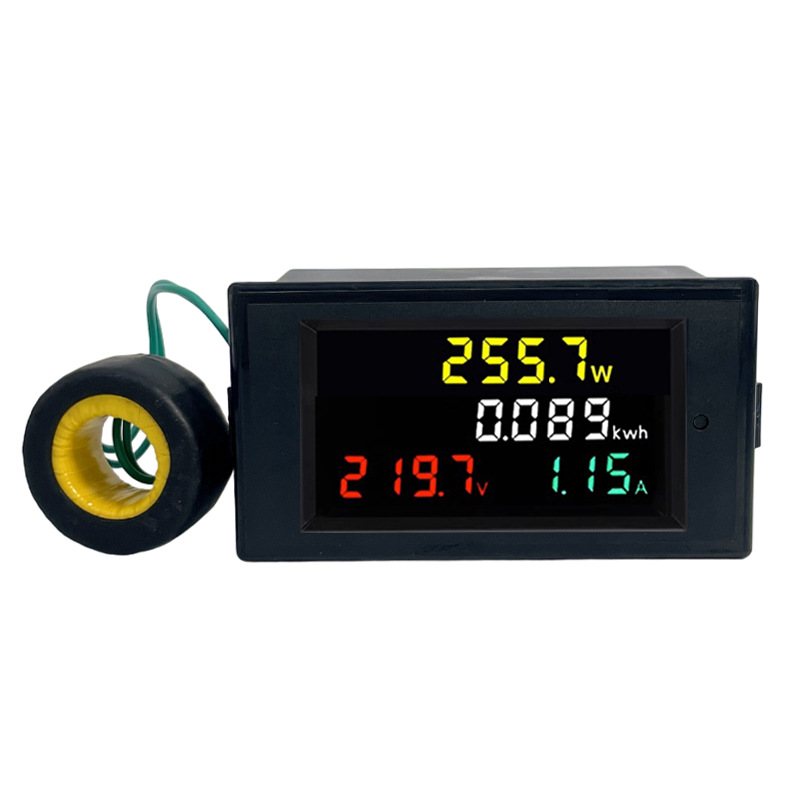

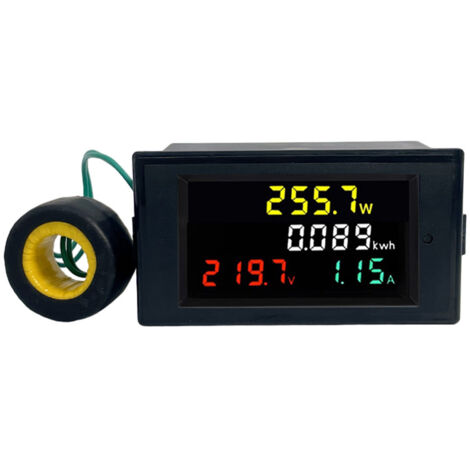

El voltímetro digital multifuncional D69-2049 es un dispositivo de alta precisión que permite medir simultáneamente la tensión CA, la corriente CA, la potencia activa, la magnitud eléctrica y la energía eléctrica. Su pantalla LCD a color de alta definición ofrece un amplio ángulo de visión de 178°, facilitando la lectura de los datos.Especificaciones técnicas
- Precisión de la medición: 1 % ± 2 dígitos
- Rango de medición: Voltaje CA: 40,0-300,0 V
- Corriente CA: 0-99,99 A (resolución de 0,01 A); por encima de 100 A, resolución de 100,0 A
- Potencia activa: 40-300 V, rango de visualización: 0-30 000 W; 200-450 V, rango de visualización: 0-45 000 W
- Resolución entre 0 y 9999,9 W: 0,1 W; el resto: 1 W
- Potencia: Rango de visualización: 0-10 000 KWH; 9999,999 KWH; por encima de 10 KWH: 00 000,99 KWH; máxima: 9999999 KWH
- Velocidad de medición: 2 veces por segundo
- Dimensiones: 79 x 43 x 48 mm
- Tamaño de instalación: 76 x 39 mm
- Diámetro del orificio del transformador: 15,5 mm
- Longitud del cable conductor en el extremo secundario del transformador: 0,5 a 3,5 metros
Instalación

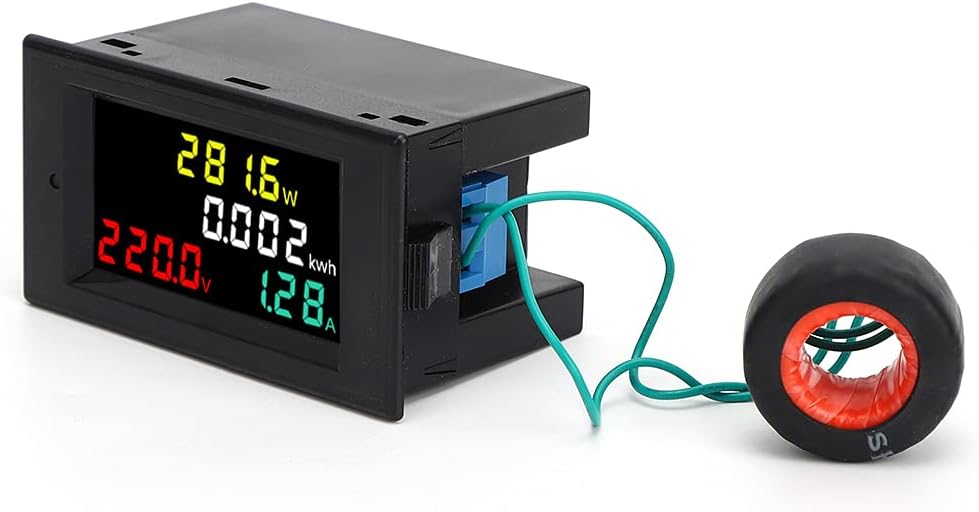

- Conectar el extremo secundario (cable verde) del transformador de corriente a la terminal azul del instrumento.
- Pasar el cable del bucle de medición a través del orificio circular central del transformador de corriente.
- Conectar el cable de medición de voltaje a la terminal verde del medidor.
- Encender el instrumento para visualizar el valor medido.
- Mantener presionado el botón de reinicio durante 5 segundos para restablecer el valor de potencia acumulada a cero.
Uso
- Para medir la tensión de red (110 V CA a 220 V CA), verificar que la tensión esté entre 40 y 300 V CA.
- Para medir la tensión de red (380 V CA), verificar que la tensión esté entre 200 y 450 V CA.
- El cableado de los terminales de entrada de tensión y del transformador no debe conectarse incorrectamente para evitar daños al instrumento.
- La tensión de 200-450 V CA es adecuada solo para fuentes de alimentación de CA pura de 50-60 Hz.
- La tensión de 80-300 V CA se puede utilizar para mediciones en circuitos de selección de onda no positiva.
Otra información
Condiciones extremas de trabajo: Temperatura de funcionamiento: -10 ℃ a +50 ℃; Humedad de funcionamiento: 10-80 % (sin condensación); Presión de funcionamiento: 80 ℃ a 106 kPa; No exponer directamente a la luz solar.
