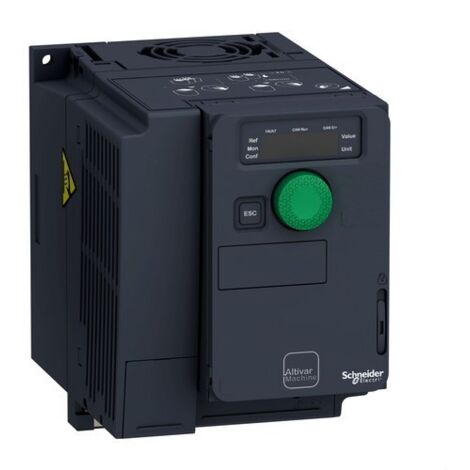

Altivar 320 - Variador de velocidad ATV320-1.5kW-200...240V-1 fase-compacto - ATV320U15M2C

Complementarionúmero de entrada digital : 7entrada discreta : STO par de torsión seguro, 24 V CC, impedancia: 1.5 kOhmDI1...DI6 entradas lóg., 24 V CC - tipo de cable: 30 V)DI5 programables como entrada de pulsos, estado 1 0...30 kHz, 24 V CC - tipo de cable: 30 V)lógica de entrada digital : Lógica positiva (fuente)Lógica negativa (fregadero)número de salida digital : 3salida discreta : Colector abierto DQ+ 0...1 kHz 30 V CC 100 mAColector abierto DQ- 0...1 kHz 30 V CC 100 mAnúmero de entrada analógica : 3tipo de entrada analógica : AI1 tensión, estado 1 0...10 V CC, impedancia: 30 kOhm, impedancia 10 bitsAI2 tensión diferencial bipolar, estado 1 +/- 10 V CC, impedancia: 30 kOhm, impedancia 10 bitsAI3 corriente, estado 1 0...20 mA (o 4-20 mA, x-20 mA, 20-x mA u otros patrones según configuración), impedancia: 250 Ohm, impedancia 10 bitsnúmero de salida analógica : 1tipo de salida analógica : Corriente configurable por software AQ1, estado 1 0...20 mA frecuencia de cambio 800 Ohm, impedancia 10 bitsTensión configurable por software AQ1, estado 1 0...10 V CC frecuencia de cambio 470 Ohm, impedancia 10 bitstipo de salida de relé : Lógica relé configurable R1A 1 NA de acuerdo con 100000 ciclosLógica relé configurable R1B 1 NC de acuerdo con 100000 ciclosLógica relé configurable R1CLógica relé configurable R2A 1 NA de acuerdo con 100000 ciclosLógica relé configurable R2CNumber of inputs, bidirectional, not potential-free : 0Number of inputs, potential-free : 0intensidad de conmutación máxima : Salida de relé R1A, R1B, R1C en resistivo cables para , cos phi = 1, estado 1 3 A en 250 V CASalida de relé R1A, R1B, R1C en resistivo cables para , cos phi = 1, estado 1 3 A en 30 V CCSalida de relé R1A, R1B, R1C, R2A, R2C en inductivo cables para , cos phi = 0,4 x 7 ms, estado 1 2 A en 250 V CASalida de relé R1A, R1B, R1C, R2A, R2C en inductivo cables para , cos phi = 0,4 x 7 ms, estado 1 2 A en 30 V CCSalida de relé R2A, R2C en resistivo cables para , cos phi = 1, estado 1 5 A en 250 V CASalida de relé R2A, R2C en resistivo cables para , cos phi = 1, estado 1 5 A en 30 V CCcorriente mínima de conmutación : Salida de relé R1A, R1B, R1C, R2A, R2C, estado 1 5 mA en 24 V CCEncoder protocol : RS 422Computer port : TrueOptical interface present : Falsemétodo de acceso : Esclavo CANopenNumber of HW interfaces parallel : 0,0Number of HW interfaces industrial Ethernet : 0,0Number of HW interfaces PROFINET : 0,0Number of HW interfaces serial RS232 : 0,0Number of HW interfaces serial RS422 : 0,0Number of HW interfaces serial RS485 : 1,0Number of HW interfaces serial TTY : 0,0Number of HW interfaces USB : 0,0Number of HW interfaces other : 1,0Supporting protocol for AS-Interface Safety at Work : FalseSupporting protocol for ASI : FalseSupporting protocol for SUCONET : FalseSupporting protocol for BACnet : FalseSupporting protocol for CAN : TrueSupporting protocol for Data-Highway : FalseSupporting protocol for DeviceNet : TrueSupporting protocol for DeviceNet Safety : FalseSupporting protocol for EtherNet/IP : TrueSupporting protocol for Foundation Fieldbus : FalseSupporting protocol for INTERBUS : FalseSupporting protocol for INTERBUS-Safety : FalseSupporting protocol for KNX : FalseSupporting protocol for LON : FalseSupporting protocol for MODBUS : TrueSupporting protocol for other bus systems : TrueSupporting protocol for PROFIBUS : TrueSupporting protocol for PROFINET CBA : FalseSupporting protocol for PROFINET IO : TrueSupporting protocol for PROFIsafe : FalseSupporting protocol for SafetyBUS P : FalseSupporting protocol for SERCOS : FalseSupporting protocol for TCP/IP : True4 quadrant operation possible : Trueperfil de control de motor asíncrono : Ley tensión/frecuencia, 5 puntosControl vectorial de flujo sin sensor, estándarLey tensión/frecuencia - ahorro de energía, U/f cuadráticaControl vectorial sin sensorLey tensión/frecuencia, 2 puntosperfil de control de motor síncrono : Control de vector sin sensorMaximum output frequency : 0,599 kHzsobrepar transitorio : 170...200 % Par nominal del motorrampas de aceleración y deceleración : LínealUSCUSConmutación de rampaAcceleration/deceleration ramp adaptationAcceleration/deceleration automatic stop with DC injectioncompensación desliz, motor : Automático sea cual sea la cargaAjustable 0...300%No disponible en ley tensión/frecuencia (2 ó 5 puntos)frecuencia de conmutación : 2...16 kHz regulable4...16 kHz confrecuencia de conmutación nominal : 4 kHzfrenado hasta parada : Mediante inyección de CCBrake chopper integrated : TrueMaximum associated fuse rating : 40 Acorriente de línea : 17,8 A en 200 V - tipo de cable: carga pesada)14,9 A en 240 V - tipo de cable: carga pesada)Máxima Corriente de Entrada por fase : 17,8 AMaximum output voltage : 240 VPotencia nominal de salida : 1,5 kWpotencia aparente : 3,6 kVA en 240 V - tipo de cable: carga pesada)Capacity of DC link : 1410 µFFrecuencia de red : 50...60 HzRelative symmetric network frequency tolerance : 5 %Corriente de cortocircuito de la red : 1 kA1 phase low current possible : FalseBase load current at high overload : 4,8 AApplication in domestic and commercial area permitted : FalseApplication in industrial area permitted : TrueEMC limit value (complied) : TruePower loss per device current dependent : 76,0 WPower loss static current independent : 76,0 Wpotencia disipada en W : Ventilador, estado 1 76,0 W en 200 V) : 4 kHzMaterial de la carcasa : PlásticoWith safety function Safely Limited Speed (SLS) : TrueWith safety function Safe brake management (SBC/SBT) : FalseWith safety function Safe Operating Stop (SOS) : FalseWith safety function Safe Position (SP) : FalseWith safety function Safe programmable logic : FalseWith safety function Safe Speed Monitor (SSM) : FalseWith safety function Safe Stop 1 (SS1) : TrueWith sft fct Safe Stop 2 (SS2) : FalseWith safety function Safe torque off (STO) : TrueWith safety function Safely Limited Position (SLP) : FalseWith safety function Safe Direction (SDI) : FalseTipo de protección : Interrupc fase entrada, estado 1 variador de velocidadSobreintensidad entre fases de salida y tierra, estado 1 variador de velocidadProtección contra sobrecalentamiento, estado 1 variador de velocidadCortocircuito entre fases del motor, estado 1 variador de velocidadProtección térmica, estado 1 variador de velocidadOperating element present : TrueAnchura : 105,0 mmAltura : 142,0 mmProfundidad : 158,0 mmPeso del producto : 1,6 kgerror líneal : AI1, AI2, AI3, estado 1 +/-0,2...0,5 % del valor máximo para entrada analógicaAQ1, estado 1 +/- 0,3 % para salida analógicaprecisión : +/- 0.7 % AI1, AI2, AI3 para una temperatura de -10...60 °C entrada analógica+/- 0,5 % AI1, AI2, AI3 para una temperatura de 25 °C entrada analógica+/- 1 ° AQ1 para una temperatura de 25 °C salida analógica+/- 2 % AQ1 para una temperatura de -10...60 °C salida analógicaduración de muestreo : 2 ms - tipo de cable: AI1, AI2, AI3) - entrada analógica2 ms - tipo de cable: AQ1) - salida analógicatiempo de actualización : Entrad lóg, - tipo de cable: DI1...DI4), estado 1 8 msSalida de relé - tipo de cable: R1A, R1B, R1C), estado 1 2 msSalida de relé - tipo de cable: R2A, R2C), estado 1 2 ms
