Válvula selectora lateral 1,5" con enlace a filtro

Válvula selectora incorpora como principal innovación, unas dimensiones reducidas gracias al diseño de un solo nivel (frente a los dos niveles habituales en las válvulas selectoras). Este menor tamaño la hace especialmente apta para aquellas aplicaciones donde el espacio es reducido, como por ejemplo las casetas o monoblocs, donde es remarcable la mayor utilización del modelo Top.

Caracteristicas

• La aplicación de la válvula Flat está recomendada para filtros de hasta 550 mm de diámetro o con niveles de pérdida de carga equiparables.
• Permitiendo efectuar las mismas funciones que una válvula convencional: filtración, lavado, enjuague, vaciado, recirculación y cierre.
• 6 posiciones de trabajo.
• Presión máxima de trabajo 2,5 kg/cm2.
• Cuerpo, tapa y maneta en AISI-316.
• El diseño del distribuidor evita posible atascos provocados por arena, suciedad, etc
• Máxima resistencia mecánica y a la corrosión.

Instalación

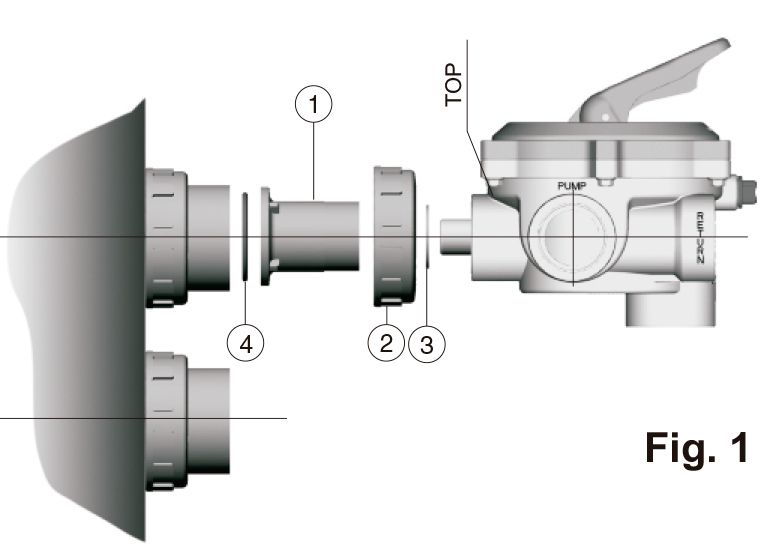

Roscar el manguito (1) a la válvula selectora en la boca marcada con TOP, colocando la junta plana de fondo (3) e intercalando la tuerca (2) s/figura 1.

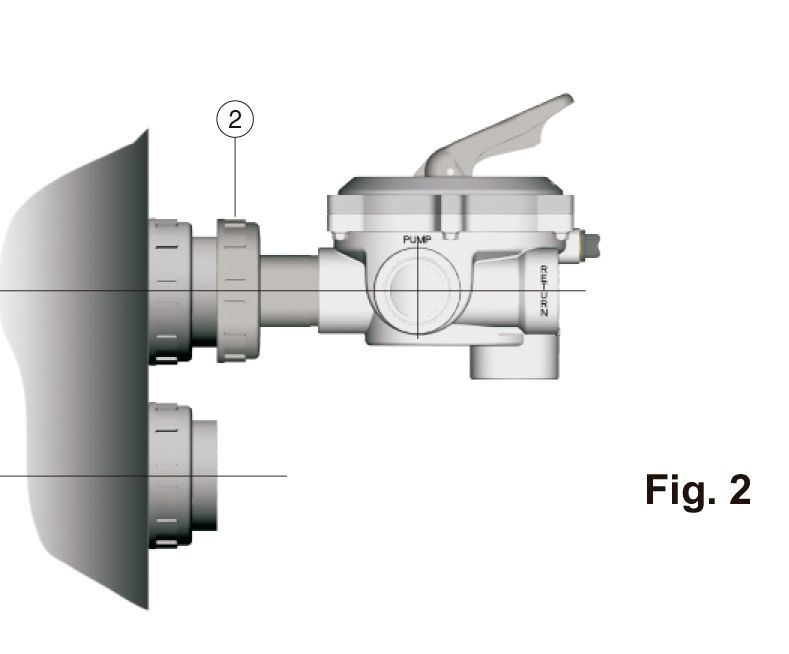

Unir la válvula a la salida superior del filtro, roscando suavemente la tuerca (2), de tal manera que la válvula pueda girar sobre el eje de la tuerca s/figura 2.

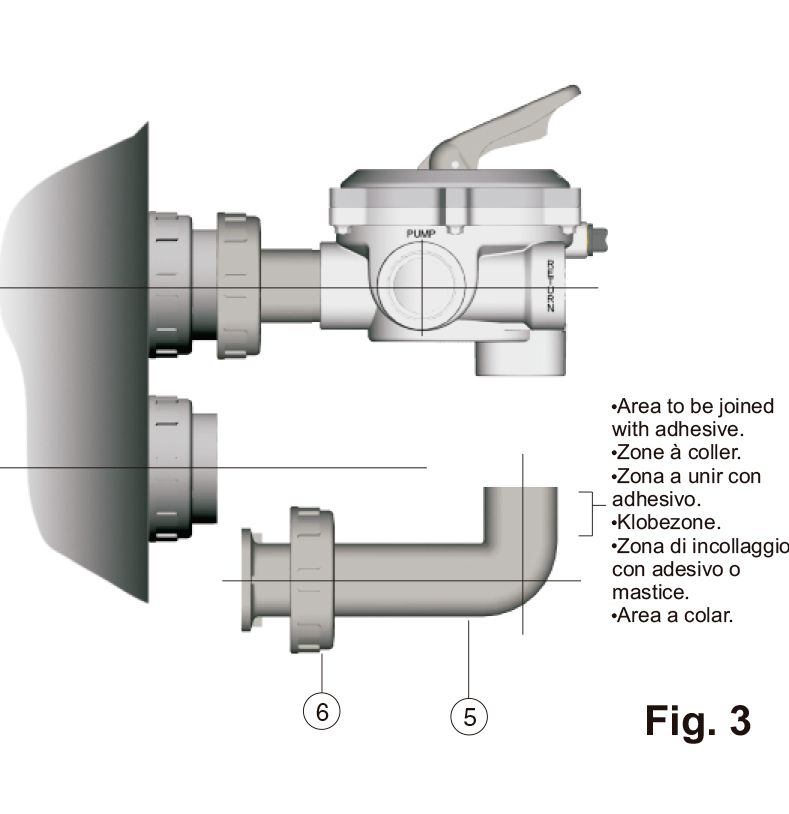

Procederá a alinear la válvula sobre las salidas del filtro montando el codo (5) y la tuerca (6) s/figura 3.

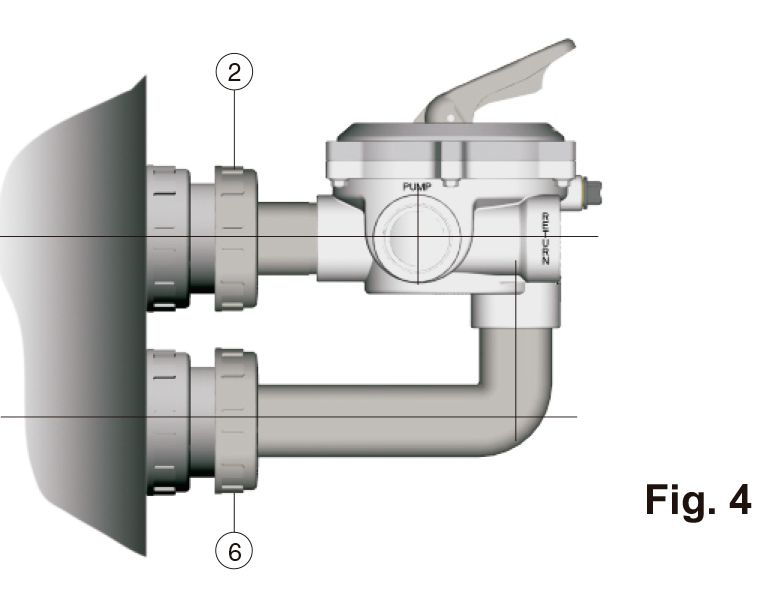

Roscar suavemente la tuerca (6) y apretar firmemente la tuerca (2) s/figura 4.

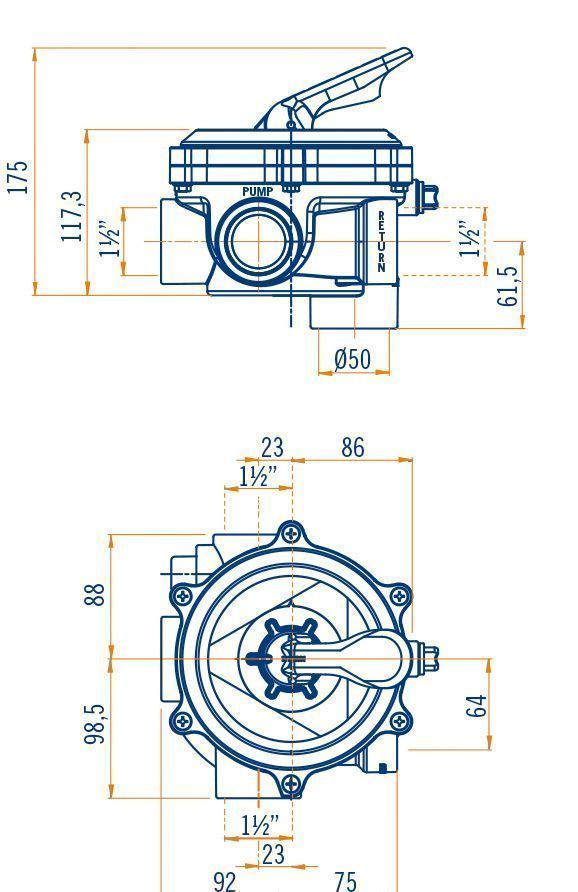

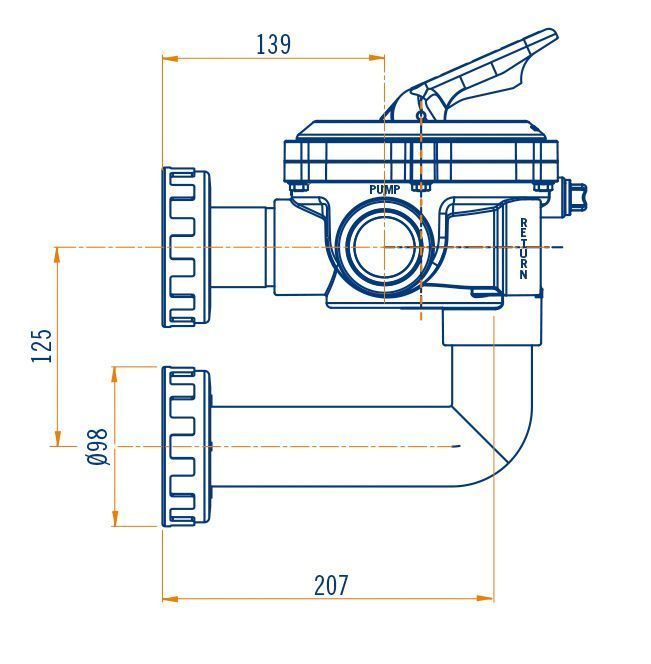

Dimensión
