Descripción general

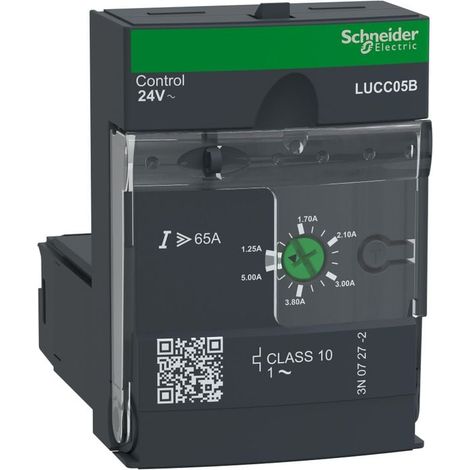

La unidad de control evolutivo TeSys LUCC es un dispositivo diseñado para ofrecer protección y control en aplicaciones eléctricas. Con una clase de 10 y un rango de corriente de 1,25 a 5 A, esta unidad es ideal para la gestión de motores monofásicos y proporciona diversas funciones de seguridad.Especificaciones técnicas
- Rango de corriente: 1,25 a 5 A
- Tensión de funcionamiento: 24 V CA
- Consumo eléctrico típico: 140 mA a 24 V CA
- I máximo al cierre con LUB12: 220 mA a 24 V CA
- I máximo al cierre con LUB32: 270 mA a 24 V CA
- I efectivo estanco con LUB12: 90 mA a 24 V CA
- I efectivo estanco con LUB32: 90 mA a 24 V CA
- Tiempo de funcionamiento: 35 ms apertura con LUB12, 35 ms apertura con LUB32, 70 ms cierre con LUB12, 70 ms cierre con LUB32
- Umbral de disparo: 14,2 x Ir +/- 20 %
- Tensión asignada de aislamiento: 600 V conforme a CSA C22.2 No 146, 600 V conforme a UL 508, 690 V conforme a IEC 60947-1
- Tensión asignada de resistencia a los choques: 6 kV conforme a IEC 60947-6-2
- Desconexión segura del circuito: SELV 400 V entre los circuitos de control y auxiliares conforme a IEC 60947-1
- SELV 400 V entre el circuito de control o auxiliar y el circuito principal conforme a IEC 60947-1
Compatibilidad y accesorios
- Compatible con LUB12 y LUB32 para diversas aplicaciones de control
Instalación
- Modo de instalación: Kit enfichable
- Ubicación de montaje: Frontal
Uso
- Protección contra defectos y desequilibrios de fase
- Protección contra sobreintensidad y cortocircuito
- Reinicio manual
- Protección de fuga a tierra
