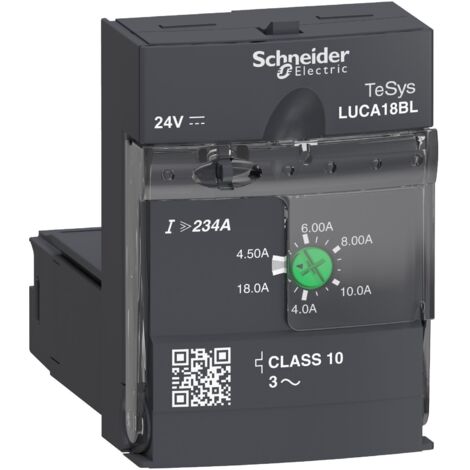

Unite 4,5-18A 24V Dc Ctrl Standard Cl 10 - LUCA18BL

Caractéristiques principalesGamme : TeSysNom du produit : TeSys UNom abrégé de l'appareil : LUCAFonction produit : Unité de contrôle standardApplication spécifique du produit : Critères protection de base pour démarreurs moteur : surcharge et court-circuitAccessoires associés : ASILUFC5ASILUFC51LUFC00LUFN..Catégorie d'emploi : AC-41AC-43AC-44Puissance moteur kW : 7.5 kW à 400...440 V AC 50/60 Hz9 kWà 500 V AC 50/60 Hz15 kW à 690 V AC 50/60 HzZone de réglage de protection thermique : 4.5...18 ATension circuit de commande : 24 V c.c.Classe de surcharge thermique : Classe 10 - limite de fréquence: 40...60 Hz - compensation de température: -25...70 °C - conformément à UL 508Classe 10 - limite de fréquence: 40...60 Hz - compensation de température: -25...70 °C - conformément à IEC 60947-6-2Caractéristiques détailléesFonction disponible : Protection de fuite à la terreRéinitialisation manuelleProtection contre surintensité et court-circuitProtection contre les défauts et déséquilibres de phaseMode d'installation : Kit enfichableEmplacement de montage : AvantPlage de tension du circuit de commande : 20...27 V pour c.c. circuit 24 V en marcheConsommation électrique typique : 80 mAà 24 V c.c. I eff étanche avec LUB3260 mAà 24 V c.c. I eff étanche avec LUB12220 mAà 24 V c.c. I maximum lors de la fermeture avec LUB32130 mAà 24 V c.c. I maximum lors de la fermeture avec LUB12Temps de fonctionnement : 70 ms fermeture avec LUB32 pour télécommande70 ms fermeture avec LUB12 pour télécommande35 ms ouverture avec LUB32 pour télécommande35 ms ouverture avec LUB12 pour télécommandeType de charge : Moteur triphasé - refroidissement: refroidissement naturelSeuil de déclenchement : 14,2 x Ir +/- 20 %[Ui] tension assignée d'isolement : 600 V conformément à CSA C22.2 No 14690 V conformément à IEC 60947-1600 V conformément à UL 508[Uimp] tension assignée de tenue aux chocs : 6 kV conformément à IEC 60947-6-2Déconnexion sûre du circuit : SELV 400 V entre le circuit de commande ou auxiliaire et le circuit principal conformément à IEC 60947-1SELV 400 V entre les circuits de commande et auxiliaires conformément à IEC 60947-1Poids : 0.135 kg
