Descripción general

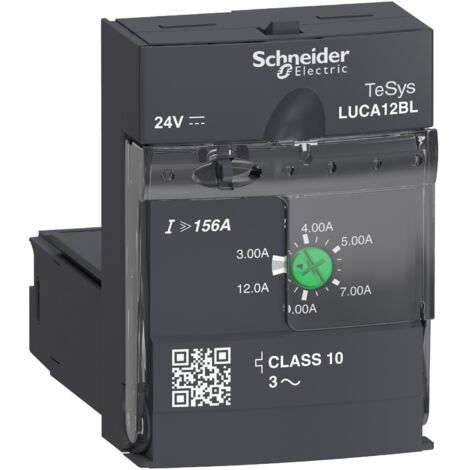

La unidad de control estándar LUCA clase 10 es un dispositivo diseñado para gestionar cargas eléctricas en sistemas de 24 V CC, con una capacidad de corriente de 3 a 12 A. Este equipo incluye varias funciones de protección, asegurando un funcionamiento seguro y eficiente.Especificaciones técnicas
- Rango de tensión del circuito de control: 20...27 V para circuito de 24 V CC
- Consumo eléctrico típico: 130 mA a 24 V CC
- Corriente máxima al cierre con LUB12: 220 mA a 24 V CC
- Corriente máxima al cierre con LUB32: 260 mA a 24 V CC
- Corriente efectiva con LUB12: 80 mA a 24 V CC
- Corriente efectiva con LUB32: 80 mA a 24 V CC
- Tiempo de funcionamiento: 35 ms apertura con LUB12, 35 ms apertura con LUB32, 70 ms cierre con LUB12, 70 ms cierre con LUB32
- Tipo de carga: Motor trifásico
- Refriogamiento: Natural
- Umbral de disparo: 14,2 x Ir +/- 20 %
- Tensión asignada de aislamiento: 600 V conforme a CSA C22.2 No 146, 600 V conforme a UL 508, 690 V conforme a IEC 60947-1
- Tensión asignada de resistencia a impactos: 6 kV conforme a IEC 60947-6-2
- Desconexión segura del circuito: SELV 400 V entre los circuitos de control y auxiliares conforme a IEC 60947-1
- Peso: 0.135 kg
Compatibilidad y accesorios
- Compatible con LUB12 y LUB32 para su funcionamiento
Instalación
- Modo de instalación: Kit enfichable
- Ubicación de montaje: Frontal
Uso
- Control de motores trifásicos en sistemas de 24 V CC
- Protección contra sobreintensidad y cortocircuito
- Protección contra fallos y desequilibrios de fase
