Descripción general

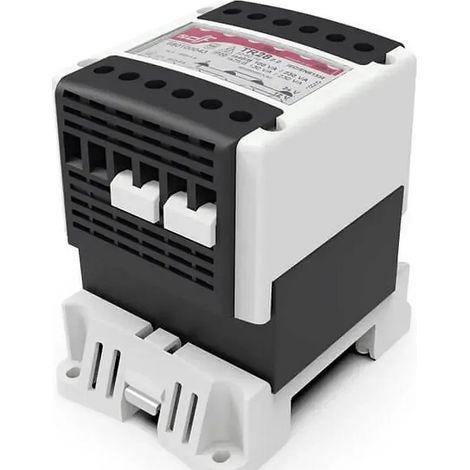

Los Transformadores Monofásicos de mando y separación de circuitos TR28 115-230V son dispositivos diseñados para ofrecer una alta potencia instantánea y una baja regulación vacío-carga, ideales para alimentar contactores. Con un grado de protección IP20, están protegidos contra el polvo y son capaces de operar al 100% de su carga en temperaturas ambiente de hasta 40°C, requiriendo una reducción de carga para temperaturas superiores.Especificaciones técnicas
- Tensión primaria asignada: 0-230-400V
- Tensión secundaria asignada: 115-230V
- Gama de potencias asignadas: 63VA...1000VA
- Protección contra choques eléctricos: Clase I
- Clase térmica: 63VA...1000VA > B (130ºC)
- Temperatura ambiente asignada: 40ºC
- Índice de protección: IP20
- Frecuencia: 50/60Hz
- Rigidez dieléctrica entre primario y secundario: 4,5kV
- Rigidez dieléctrica entre devanados y masa: 2,5kV
- Temperatura de funcionamiento: -20°C...70°C
- Temperatura de almacenaje: -40°C...85°C
Compatibilidad y accesorios
- Dos secundarios destinados a conectarse en serie o en paralelo mediante puentes (suministrados con el transformador)
- Bornes tipo brida de gran capacidad: 63VA...320VA > 10mm2 (apriete max. 2Nm), 400VA...1000VA > 25mm2 (apriete max. 2,5Nm)
- Conexión de tierra (masa) a tornillo
Instalación
- Fijación por rail Din
- Fijación sobre raíl simétrico en potencias asignadas hasta 320VA
Uso
- Diseñados para aplicaciones que requieren separación de circuitos y control de potencia
Otra información
- Fabricados según la normativa IEC/EN 61558 (transformadores de seguridad y mando) y la norma IEC/EN 60076 (transformadores de potencia)
- Cumple con la normativa RoHS
- Devanados de cobre clase F (155°C) o H (180°C)
- Aislantes flexibles clase B (130°C) o F (155°C)
- Impregnación clase B (130°C) o F (155°C)
- Soldadura TIG del núcleo, que evita vibraciones y reduce el entrehierro
