Descripción general

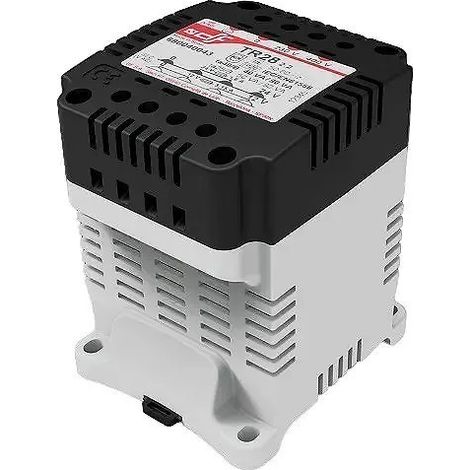

Los Transformadores Monofásicos de mando y separación de circuitos TR28 115-230V de 25VA están diseñados para proporcionar una baja regulación vacío-carga y una alta potencia instantánea, siendo ideales para alimentar contactores. Cuentan con un grado de protección IP20, lo que los hace resistentes al polvo, y ofrecen un servicio del 100% de la carga en temperaturas ambiente de hasta 40°C, con la necesidad de aplicar una reducción de carga para temperaturas superiores.Especificaciones técnicas
- Tensión primaria asignada: 0-230-400V
- Tensión secundaria asignada: 115-230V
- Gama de potencias asignadas: 25VA...40VA
- Protección contra choques eléctricos: Clase I
- Clase térmica: 25VA...1000VA > B (130ºC)
- Temperatura ambiente asignada: 40ºC
- Índice de protección: IP20
- Frecuencia: 50/60Hz
- Rigidez dieléctrica entre primario y secundario: 4,5kV
- Rigidez dieléctrica entre devanados y masa: 2,5kV
- Temperatura de funcionamiento: -20°C...70°C
- Temperatura de almacenaje: -40°C...85°C
Compatibilidad y accesorios
- Dos secundarios destinados a conectarse en serie o en paralelo mediante puentes (suministrados con el transformador)
- Bornes tipo brida de gran capacidad: 25VA | 40VA > 4mm2 (max. torque 0,5Nm)
- Conexión de tierra (masa) a tornillo
Instalación
- Fijación por rail Din
- Fijación sobre raíl simétrico en potencias asignadas hasta 320VA
Uso
Estos transformadores son ideales para aplicaciones que requieren separación de circuitos y control de potencia, especialmente en entornos industriales y comerciales donde se necesita una alta fiabilidad y eficiencia.Otra información
- Fabricados según la normativa IEC/EN 61558 y IEC/EN 60076
- Cumple con la normativa RoHS Compliant
- Devanados de cobre clase F (155°C) o H (180°C)
- Aislantes flexibles clase B (130°C) o F (155°C)
- Impregnación clase B (130°C) o F (155°C)
- Soldadura TIG del núcleo, que evita vibraciones y reduce el entrehierro
