Descripción general

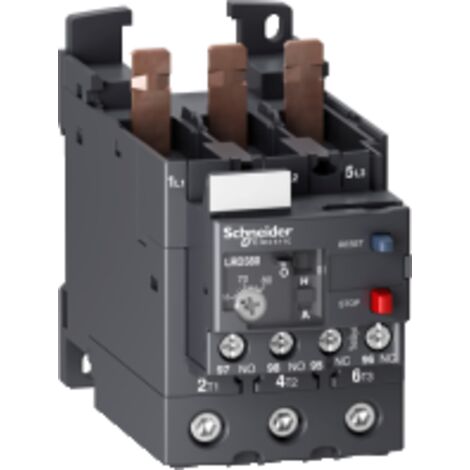

El relé térmico TeSys LR es un dispositivo diseñado para proteger circuitos eléctricos de sobrecargas y cortocircuitos. Con una capacidad de corriente de 70-80A y una clase de disparo 10A, este relé es ideal para aplicaciones industriales y comerciales. Su diseño permite un montaje versátil en diferentes configuraciones, asegurando una instalación sencilla y eficiente.Especificaciones técnicas
- Frecuencia del red: 0 a 400 Hz
- Corriente térmica convencional [Ith]: 5 A para circuito de señalización
- Corriente admisible: 0,95 A a 380 V AC-15 para circuito de señalización
- 0,06 A a 440 V DC-13 para circuito de señalización
- Tensión asignada de empleo [Ue]: 690 V CA
- Tensión asignada de tenue a los choques [Uimp]: 6 kV
- Potencia disipada por polo: 4,8 W
- Umbral de disparo: 1,14 +/- 0,06 Ir
- Compensación en temperatura: -20...60 °C
- Dimensiones: 70 mm (altura) x 55 mm (ancho) x 123 mm (profundidad)
- Peso: 0,375 kg
- Color: Gris (SE GRIS 6)
Compatibilidad y accesorios
- Calibre del fusible a asociar: 4 A gG para circuito de señalización
- 4 A BS para circuito de señalización
- Código de compatibilidad: LRD
Instalación
- Montaje en platina con bornier LAD96560 en la parte superior
- Montaje en riel con bornier LAD96560 en la parte superior
- Montaje directo bajo contactores
Uso
- Tipo de comando: Botón-pulsador rojo para STOP, botón-pulsador azul para reinicio
- Conexión: Telecontrol mediante bornieres a tornillo para cables de 1 a 2,5 mm²
- Circuito de potencia: Conectores a tornillo BTR EverLink para cables de 1 a 35 mm²
