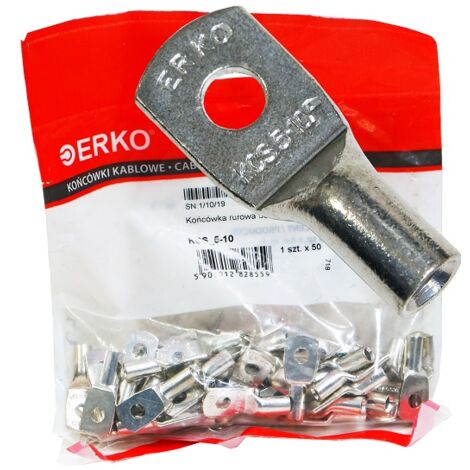

Terminal ojal tubular KCS CU 10mm M5 50uds ERKO

Terminal de anillo para tubo Cu KCS 5-10 cobre estañado 50 uds.ERKO Datos técnicos Productor: ERKO Serie de productos: KCS Índice del fabricante: KCS_5-10 EAN 5905912828559 Forma de punta Ojal Ángulo de conexión Recto Material Cobre Modelo sin cuello Tipo de cable Multipolar Rosca de conexión métrica tamaño 5 Con aislamiento NO Con orificio de inspección NO Protección de superficies Estañado Sección nominal [mm2] 10 Terminales de anillo tubular de cobre serie DIN (galvanizados) de acuerdo con Norma DIN 46235, para prensar. Permiten la terminación de núcleos de cables. Cobre, se utilizan donde es necesaria la conexión. cable a p.e. un cuadro de distribución, barra colectora u otro dispositivo que utilice abrazadera de tornillo. El uso de terminales de anillo DIN aumenta seguridad y durabilidad de este tipo de conexiones. A diferencia de las conexiones Soldados, el uso de terminales de anillo reduce el riesgo de sobrecalentamiento. venas y aislamiento. Al presionar hilos sectoriales, se deben presionar. darle forma "redonda". Todos los terminales de anillo tubular de cobre están sujetos a pruebas adicionales. Procesos de endurecimiento y cocción a 700°C. este proceso elimina todas las impurezas del material del que está hecho hay un final. Puntas endurecidas en contraposición a puntas no endurecidas son menos susceptibles a la formación de grietas y microfisuras durante el prensado, y así tener mejores parámetros de funcionamiento. Para la norma DIN 46235, la tolerancia dimensional para el tamaño "d1" es para secciones transversales de 10-150 mm2 es +/- 0,3 mm para secciones transversales de 185-400 m2 +/- 0,4 mm, para dimensiones 500-625 mm2 +/- 0,5 mm, tolerancia para la dimensión "b" de la sección transversal 10-70 mm2 es +/- 1 mm, para secciones entre 95 y 625 mm2 es +/- 2 mm Para toda la gama de secciones transversales, la tolerancia dimensional para el tamaño "l1" es +2 mm, para dimensión "c" -3 mm. Eficiencia de prensado (fijación de la punta en el cable) depende del uso de la herramienta adecuada y del ajuste sección transversal de la matriz. Material: cobre electrolítico (conforme a EN13600) capa mínima de estañado: 3μm tolerancia dimensional según DIN 4623
