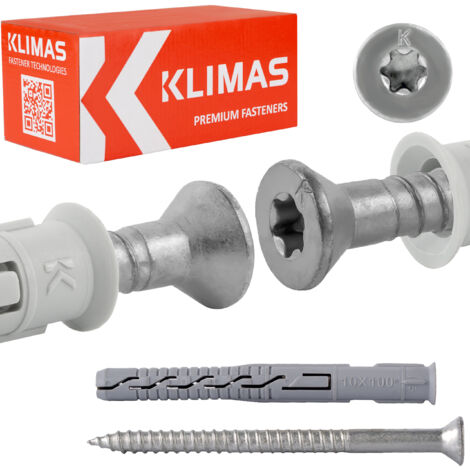

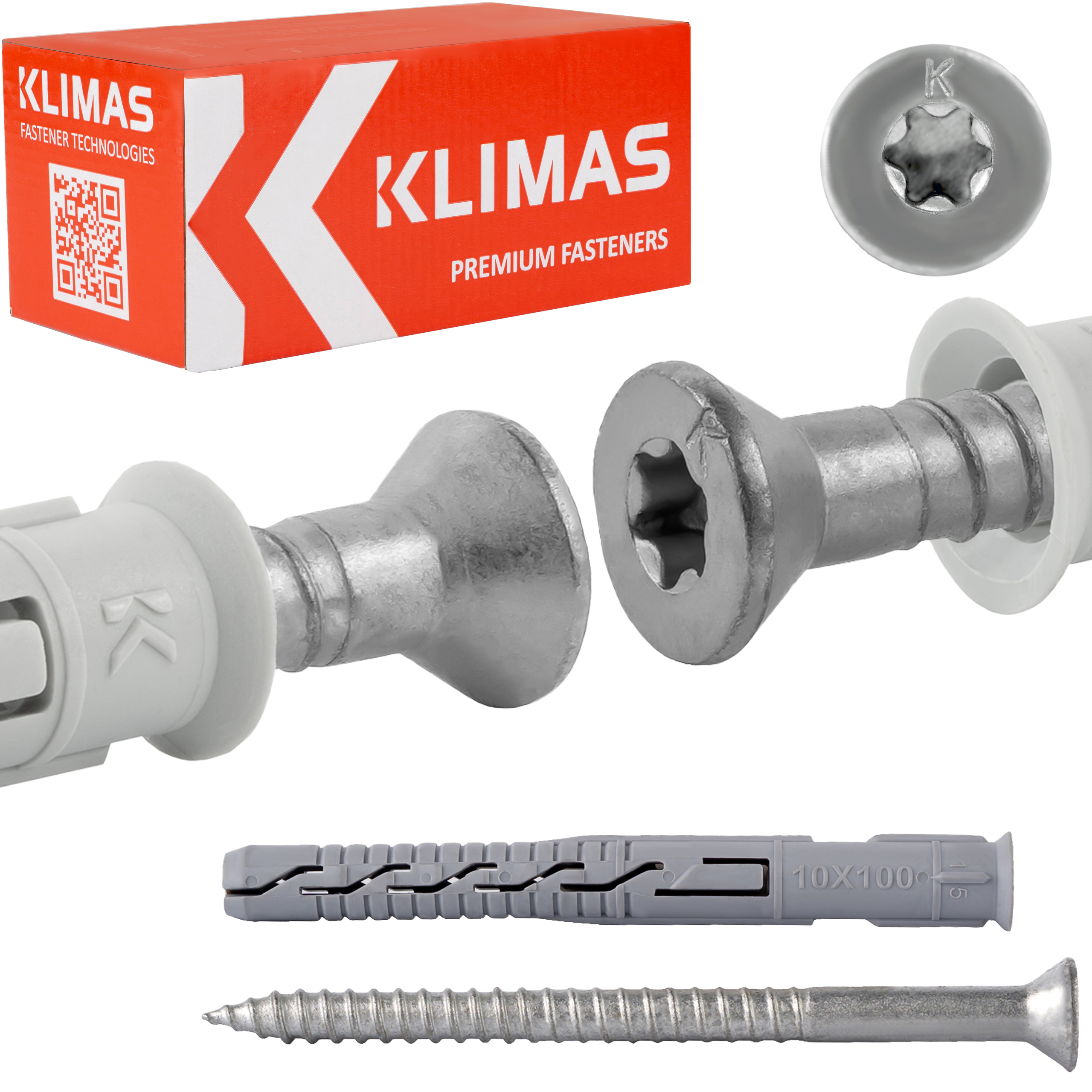

Tapones de expansión de bastidor S KPS-fast-10100S (50)

Tacos de expansión para marcos con tornillo de cabeza avellanada y casquillo TX 10x100 mm 50 unidades.

Consta de un manguito de poliamida y un tornillo de acero galvanizado con cabeza avellanada y casquillo TX.

Recomendado para la fijación de elementos de madera y derivados de la madera. La cabeza avellanada garantiza un ajuste perfecto en el elemento fijado.

Los parámetros más importantes

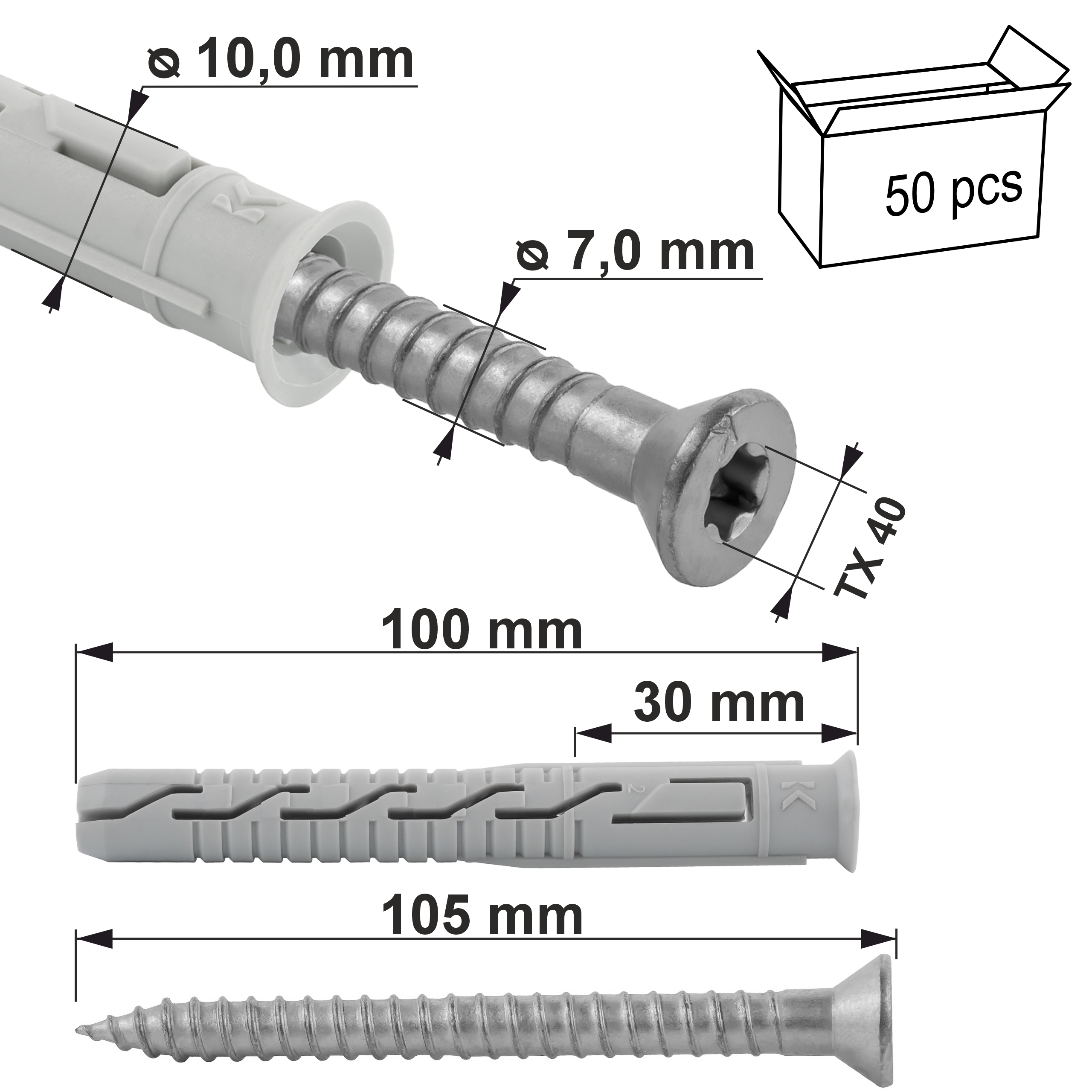

• Modelo: KPS-fast-10100S
• Tamaño del pasador: 10x100 mm
• Longitud máxima utilizable: 30 mm
• Embalaje: 50 pcs.
• Zócalo: TX-40

El conector de expansión consta de:

• un manguito - un elemento de plástico
• un conector - un tornillo de acero con cabeza avellanada y un zócalo Torx 40

Producto original de la reconocida empresa klimasWkręt-Met ®

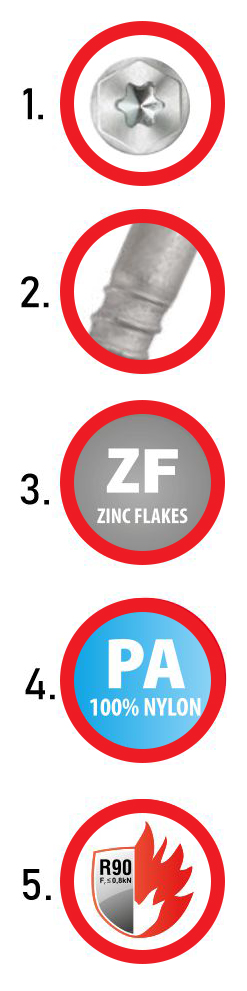

Características y beneficios

1.Cabeza avellanada con casquillo TX

El casquillo TX garantiza una transferencia de par óptima, mientras que la cabeza avellanada asegura la penetración completa del tornillo en el elemento fijado.

2. Reducción de rosca

Inserción precisa del tornillo. Mayor fuerza de expansión en la segunda zona de expansión.

3. Protección anticorrosión: escamas de zinc

Las escamas de zinc son dos veces más resistentes a la corrosión que el zinc galvanizado. El laboratorio Klimas Wkręt-met confirmó la excelente calidad del recubrimiento mediante pruebas en una cámara de niebla salina (240 horas en una cámara de niebla salina para escamas de zinc en comparación con 120 horas para zinc galvanizado).

4.Manguito de poliamida

Mejores propiedades físicas y químicas que el polipropileno o el polietileno.

5. Resistencia al fuego

Para la instalación de sistemas de fachada, la capacidad de carga del conector tiene una resistencia al fuego suficiente de al menos 90 minutos (R90). si la carga de diseño por conector NR<0,8 kN (sin carga centrada permanente).

Sustratos y ejemplos de aplicaciones

A. Hormigón

B. Ladrillo cerámico macizo, silicato

C. Bloque cerámico,

D. Bloque de silicato hueco,

E. Hormigón AAC autoclavado

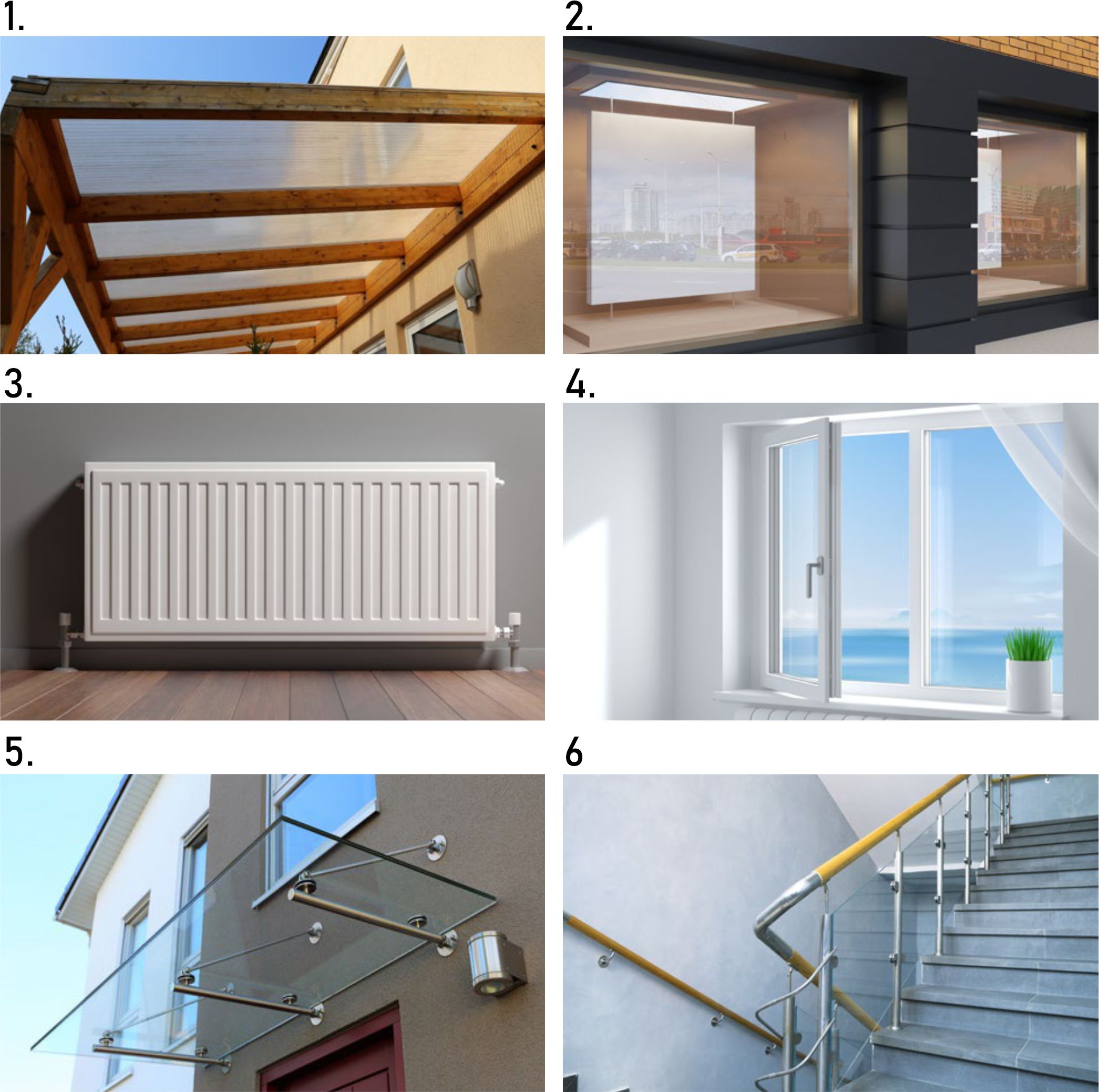

1. Montaje de estructuras de madera
2. Montaje de escaparates
3. Fijación de radiadores
4. Instalación de ventanas y puertas
5. Fijación de marquesinas
6. Instalación de pasamanos

Estos son solo ejemplos de aplicaciones.

Tapón de marco con tornillo avellanado y casquillo TX recomendado para la fijación de elementos de madera y PVC (donde queramos que la cabeza quede al ras con el montado elemento).

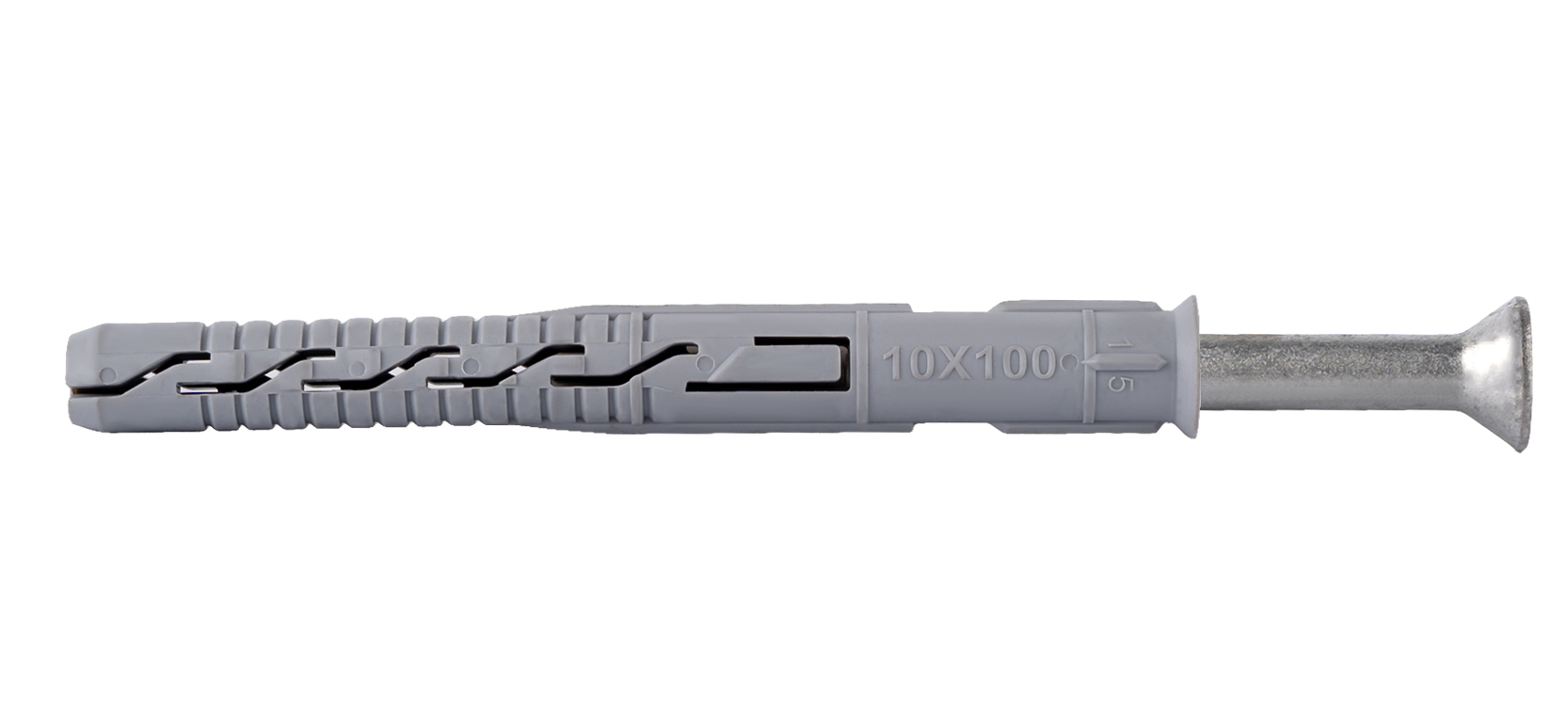

El conector de expansión consta de:

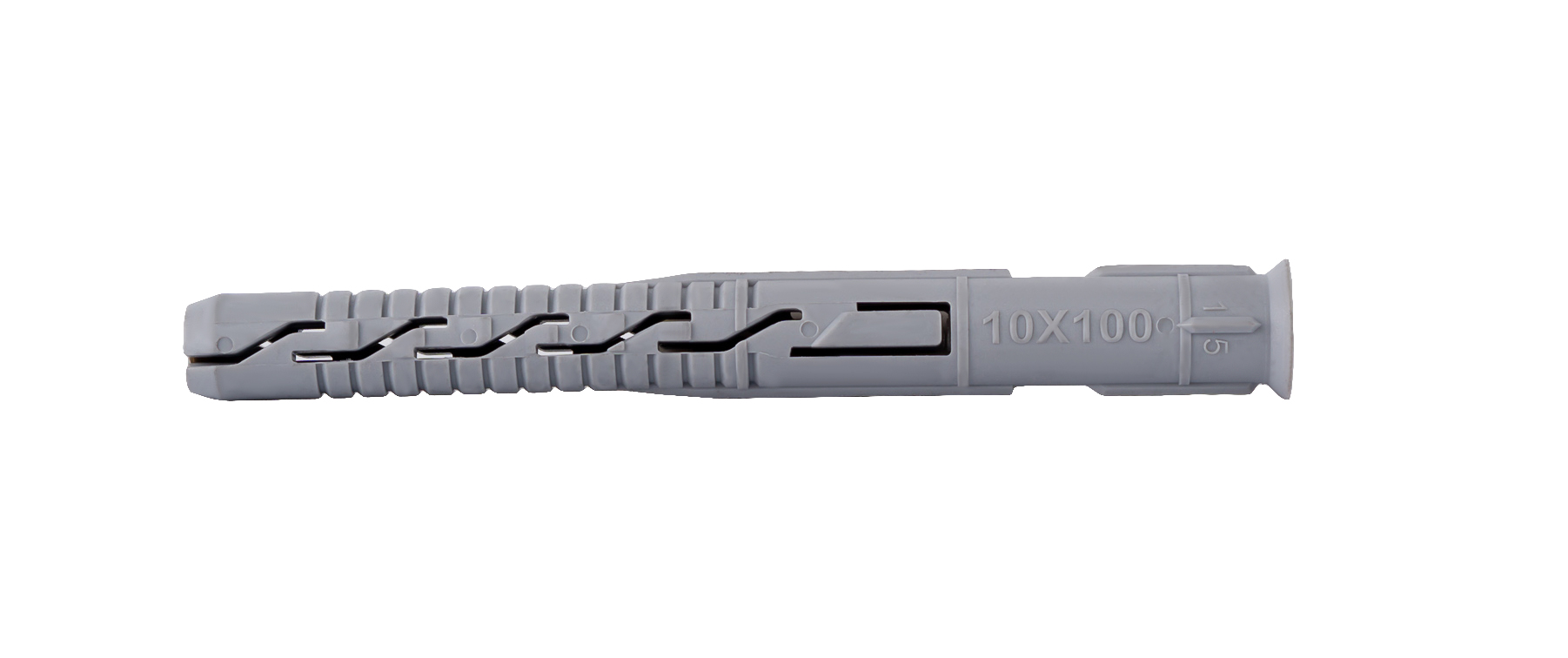

• Elemento de plástico - manguito
• Conector - tornillo de acero

El premontaje de los conectores significa:

• Montaje más fácil y rápido
• Productos listos para usar sin necesidad de montaje
• Sin errores al seleccionar el manguito para el tornillo

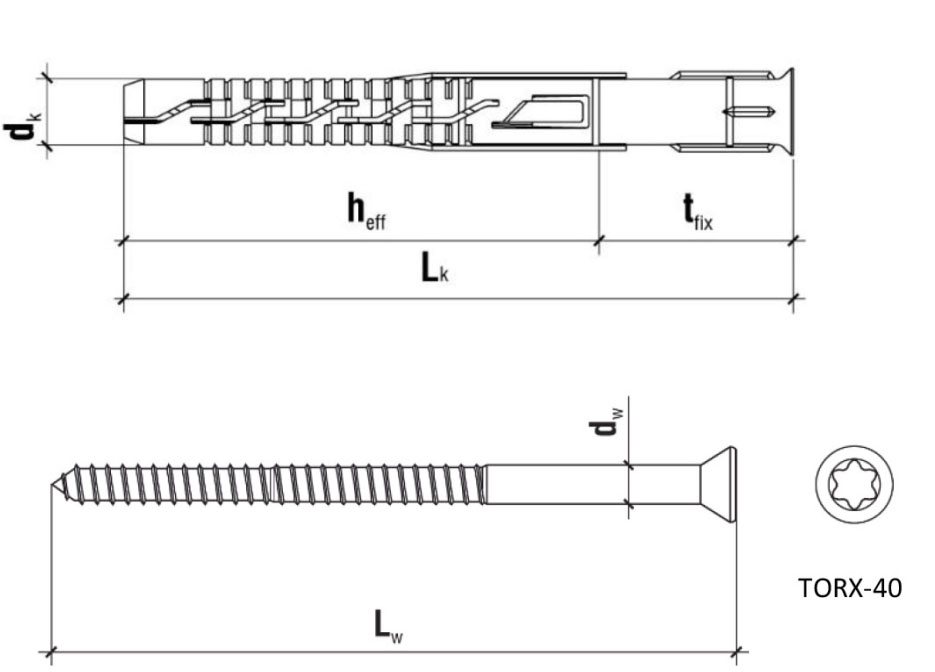

Producto especificación

Enchufe

• [ Dk ] Diámetro del enchufe: Ø 10,0 mm
• [ Lk ] Longitud del enchufe: 100 mm
• [ Tfix ] Máx. Longitud útil: 30 mm
• [ Heff ] Profundidad de anclaje: 70 mm
• Material del tapón: poliamida (nylon)
• Cantidad en el paquete: 50 piezas

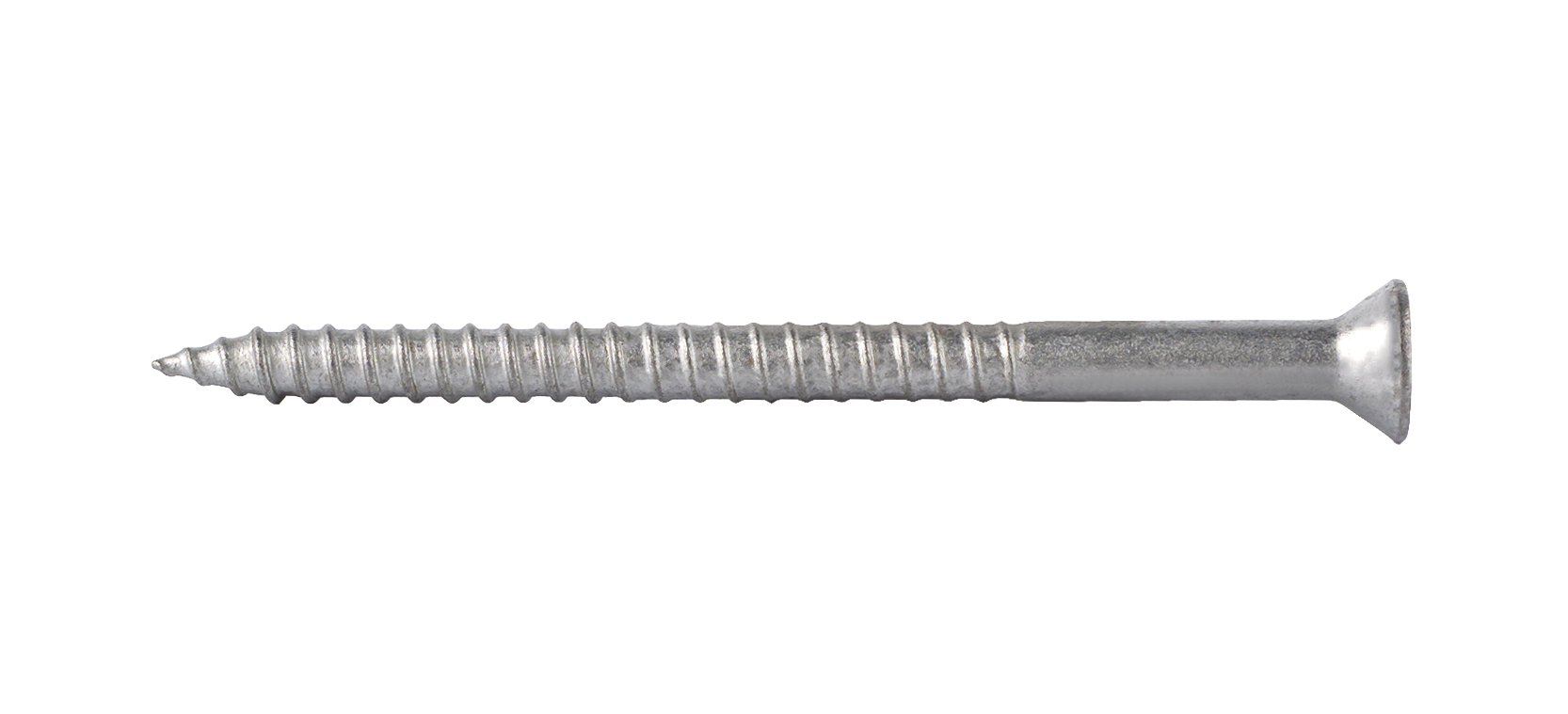

Tornillo

• [ Dw ] Diámetro del tornillo: Ø 7,0 mm
• [ Lw ] Longitud del tornillo: 105 mm
• Tipo de casquillo:TX-40
• Material del tornillo:acero galvanizado
• Cantidad por paquete: 50 piezas

Certificado

Aprobación Técnica Europea ETA 12/0272

Los tornillos que ofrecemos son de la más alta calidad y pueden utilizarse de forma segura en la construcción. Hacemos todo lo posible para garantizar que los productos entregados a nuestros contratistas sean seguros y estén adaptados a tareas específicas.

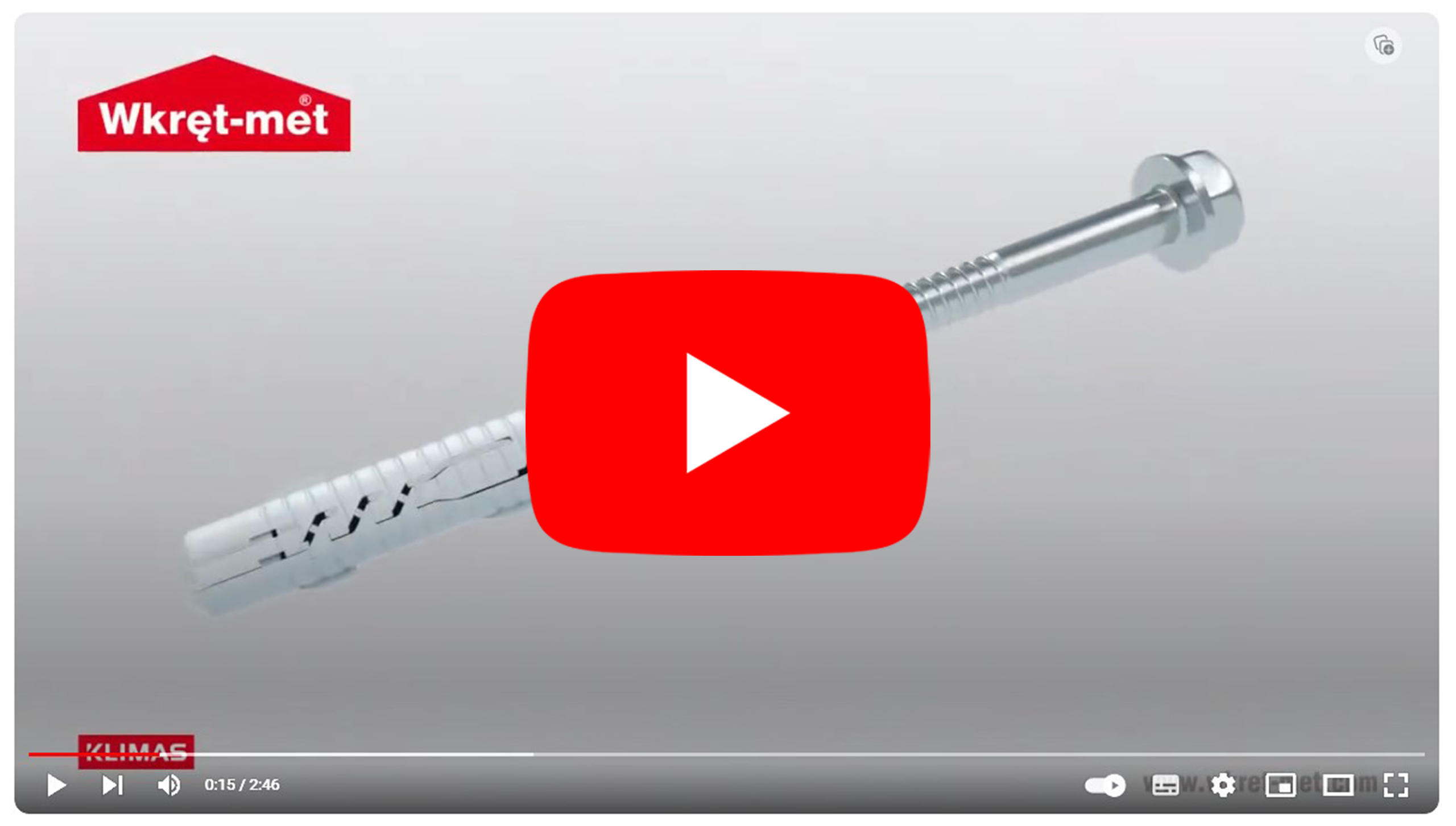

Vídeo del producto

https://youtu.be/ygTRIj0Ocgw

(copiar el enlace y pegarlo en la ventana del navegador)

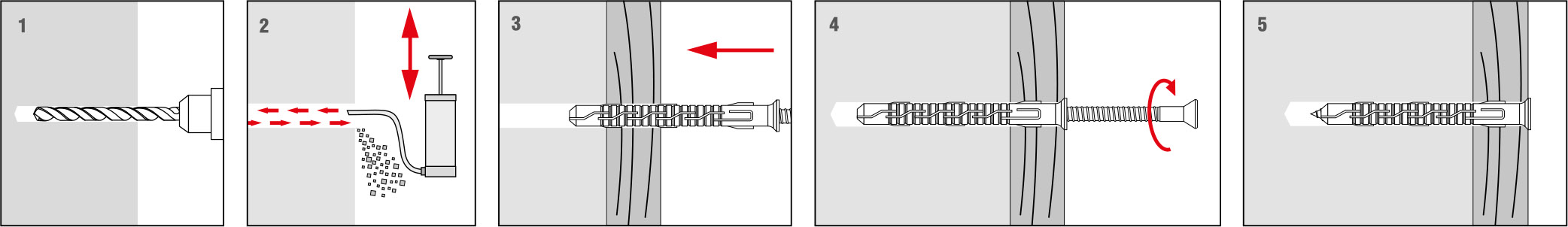

Método de instalación

• Antes de la instalación, identifique el sustrato en el que se instalará el elemento de fijación y compare las cargas que este transmitirá con las capacidades de carga especificadas en la ficha técnica del producto o en la evaluación técnica europea.
• Se debe seleccionar la longitud adecuada del elemento de fijación de manera que la zona de expansión se encuentre en el material de construcción de la pared (el espesor del elemento fijado corresponde a la longitud máxima utilizable del elemento de fijación).
• La profundidad del orificio de perforación debe ser al menos 10 mm mayor que la profundidad de anclaje del conector; esto permitirá un correcto asentamiento del manguito en el orificio y eliminará el problema del aflojamiento de los tornillos.
• No se recomienda el uso de herramientas de impacto al perforar ladrillos perforados, bloques cerámicos y hormigón celular, ya que esto daña las paredes y no garantiza que el conector quede bien asentado.
• El diámetro de los orificios perforados debe coincidir con el diámetro de los tacos utilizados.
• El orificio perforado debe limpiarse, al menos pasando la broca dos veces, para eliminar el polvo de perforación. hacia el exterior. Los agujeros perforados verticalmente hacia abajo requieren una perforación más profunda o la eliminación del polvo de perforación acumulado.
• El pasador se inserta en el agujero perforado y el tornillo se atornilla hasta que quede completamente incrustado en el manguito.
• Forzar el tornillo puede hacer que se afloje, lo cual no está cubierto por la garantía del fabricante.
• La instalación debe realizarse a temperaturas que oscilen entre -20 °C y +40 °C (se refiere a la temperatura del sustrato).

Tornillos Klimas: la opción más común entre los profesionales

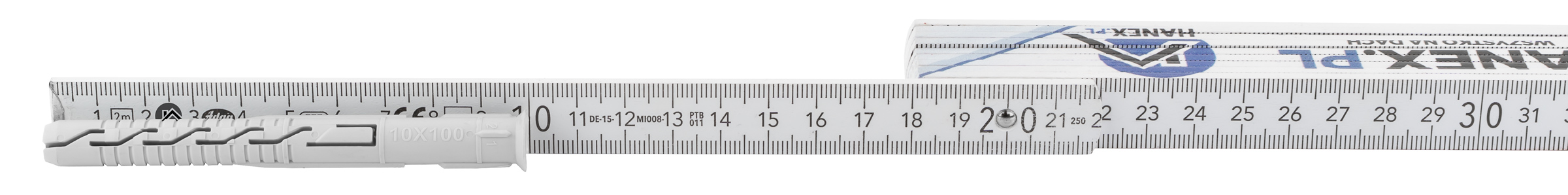

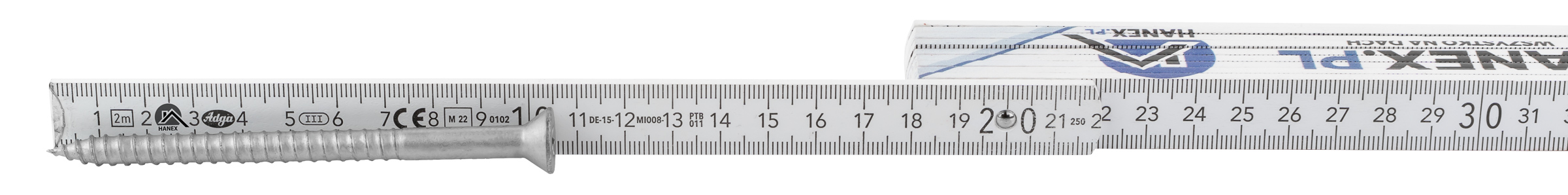

*La cinta métrica no está incluida en el juego (solo se usa para una mejor presentación de los tornillos)
