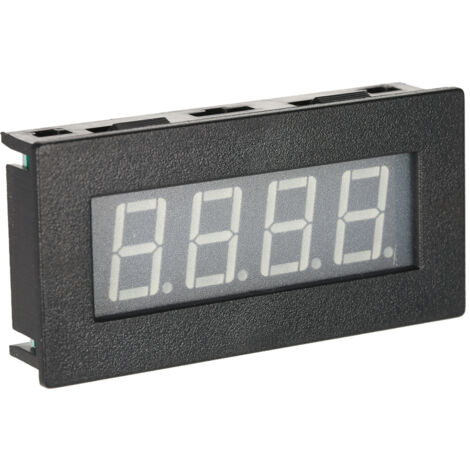

Tacómetro digital de alta precisión de 0,56" con 4 LED para motores de automóviles, mide la velocidad en RPM, de 5 a 9999 RPM, de 8 a 15 V CC.

Permite una medición precisa de la velocidad de rotación del motor.



Instrucciones para configurar la frecuencia del tacómetro:

1. Rango de frecuencia: 1-99 (predeterminado 01: el valor mostrado es idéntico al valor real; si la frecuencia es 10, el valor mostrado * 10 = valor real);

2. Al encenderse, el dispositivo muestra "0";

3. Presione el botón "SET", el dispositivo muestra "1"; presiónelo de nuevo, el dispositivo muestra "01"...

4. Cuando la pantalla "1" indica la velocidad del motor (RPM), presione "ADD" para cambiar de "1" a "2". Cuando la pantalla "2" indica la frecuencia, la pantalla "01" se utiliza para configurar la frecuencia. Presione "ADD" brevemente para... Para +1, mantenga presionado para +10;

5. Después de configurar los valores, se guardarán. Si no se realiza ninguna acción durante 10 segundos, se restaurará la interfaz de la función seleccionada;

6. Con un decimal, es decir, cuando la velocidad de rotación es inferior a 1000 rpm, la velocidad de rotación se corrige al primer dígito después del punto decimal; sin decimales cuando la velocidad es superior a 1000 rpm.

Consejos:

El usuario puede configurar la frecuencia apropiada para medir frecuencias inferiores a 100 kHz (999,9 × 99 = 98990,1 Hz).



Especificaciones:

Pantalla: pantalla LED de 4 dígitos de 0,56 pulgadas

Color de la pantalla: Azul/Verde/Rojo (opcional)

Rango de velocidad de rotación: 5-9999 rpm

Rango de frecuencia: 0-98990,1 Hz

Rango de ajuste de velocidad: 1-99 (predeterminado: 01)

Tiempo de reinicio: 10 s

Tiempo de actualización: 120-1200 rpm: 0,2 a 0,5 s; 2400-9999 rpm: 0,25 a 0,6 s

Precisión: <5000 rpm: aprox. 2 rpm; >5000 rpm: aprox. 3 rpm

Señal de entrada: Señal de pulso de voltaje, señal de contacto activo, PNP, NPN

Alimentación: CC 8-15 V

Instalación: Montaje empotrado

*Cableado:

+12 V: Entrada CC 8-15 V

GDN: Alimentación CC

IN+: Entrada de señal

Dimensiones del panel: 72 × 36 × 20 mm / 2,83 × 1,42 × 0,8 pulg

Peso: 25 g / 0,88 oz



Nota:

Sensor no incluido. Este tacómetro no se puede utilizar para medir por separado la velocidad de rotación del vehículo.



Contenido del paquete:

1 × Tacómetro digital
