Descripción general

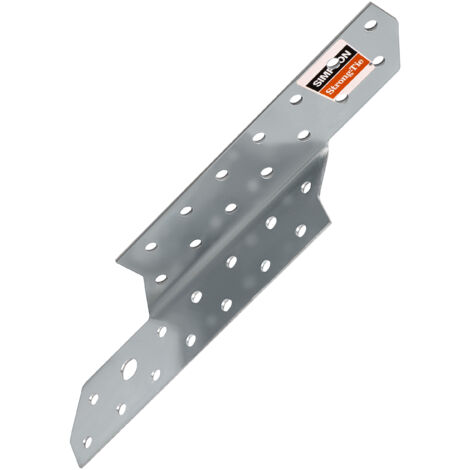

El conector de correas y vigas SPF210R es un elemento de carpintería diseñado para proporcionar conexiones fuertes y duraderas entre vigas y correas. Fabricado en acero galvanizado S250GD, este conector es ideal para aplicaciones en estructuras de madera y hormigón, garantizando la estabilidad del techo frente a la succión del viento.Especificaciones técnicas
- Modelo: SPF210R
- Lado de montaje: Derecha
- Dimensiones: 210 x 32,5 mm
- Espesor de la chapa: 2,0 mm
- Material: Acero galvanizado S250GD Z 275 g/m2 (20 µm)
- Agujeros brazo 1: 14 uds. x Ø 5 mm
- Agujeros brazo 2: 13 uds. x Ø 5 mm, 1 ud. x Ø 9 mm
- Embalaje: 1 ud.
Compatibilidad y accesorios
Compatible con madera maciza, madera compuesta, madera laminada y hormigón. Se recomienda el uso de clavos del sistema CNA4.0 o tornillos del sistema CSA5.0 para la fijación a la madera, y anclajes mecánicos (WA) o químicos (AT-HP) de Simpson Strong-Tie para la fijación al hormigón.
Instalación
Para una correcta instalación, se deben utilizar 2 o 4 conectores dependiendo de la carga. Cuando se utilizan 2 conectores, deben ser del mismo tipo (izquierdos o derechos) y colocarse en diagonal para asegurar una distribución central de la carga. En las uniones entre vigas y la placa de pared, se pueden necesitar conectores de diferentes longitudes según el ángulo de la viga.
Uso
Este conector es ideal para uniones entre madera y hormigón, proporcionando una solución robusta para estructuras que requieren resistencia a la succión del viento. Su diseño permite una fácil instalación y una alta capacidad de carga.
Otra información
Certificado ETA-21/0482. Este producto cumple con los requisitos de calidad más altos, asegurando su uso seguro en la construcción.
