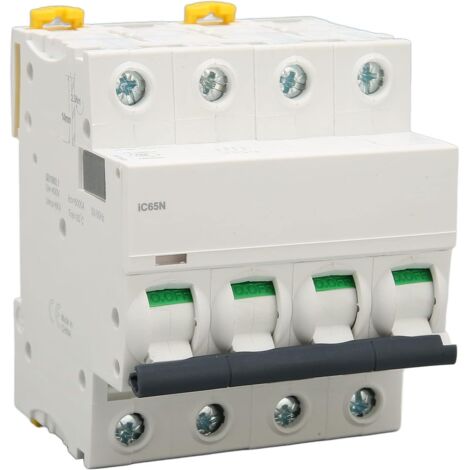

Sollbry Disyuntor miniatura 4P de 400 V CA con interruptor de aire, protección automática contra sobrecargas y cortocircuitos, capacidad de corte de 6 kV (20 A)

[Voyage magnétique] Courbe B : (3-5)ln, Courbe C : (5-10) ln, Courbe D : (10-14)ln

[Fonction] Protection contre les courts-circuits, protection contre les surcharges, isolation de contrôle

[Protection contre les courts-circuits et extinction rapide des arcs] Lorsque le circuit est court-circuité, le mécanisme de déclenchement électromagnétique peut couper le courant de manière stable, ce qui est plus sûr à utiliser. Le disjoncteur peut éteindre rapidement l'arc pour éviter les incendies électriques et assurer votre sécurité.

[Large application] Les disjoncteurs miniatures sont largement utilisés dans la protection de la distribution d'énergie dans les bâtiments civils, commerciaux et industriels.

[Méthode de câblage] Haut et bas, bas et haut

Spécification :

Type d'élément : Disjoncteur miniature

Matériau : PA66

Tension d'isolation nominale (Ui) : 500 VAC

Niveau de pollution : 3

Tension de tenue aux impulsions (Uimp) : 6 kV

Déclenchement magnétique :

Courbe B : (3-5)ln

Courbe C : (5-10)ln

Courbe D : (10-14)ln

Température de réglage de référence de déclenchement thermique : 30 ℃

Catégorie d'utilisation : A, conformément à la norme IEC60898-1

Niveau de limitation actuel : 3

Pouvoir de coupure unipolaire (Icn1): Icn1=Icn(6000A)

Classe de protection (IEC60529) :

Code disjoncteur : IP20

Installé dans la boîte de distribution : IP40, la classe d'isolation est Ⅱ

Catégorie de surtension (IEC60364) : Ⅳ

Résistance à la chaleur humide (IEC60068-1) : Classe 2 (à 55 °C, humidité relative 95 %)

Méthode de câblage : haut et bas, bas et haut

Fonction : protection contre les courts-circuits, protection contre les surcharges, isolation de contrôle

Durée de vie électrique : 10 000 fois

Durée de vie mécanique : 20 000 fois

Température ambiante : -35℃-70℃

Température de l'environnement de stockage : -40℃-85℃

Tension : 400 V

Liste des packages :

1 disjoncteur miniature
