Sistemas de recepción de televisión terrestre con brújula y detector de señal digital por satélite DVB-T.

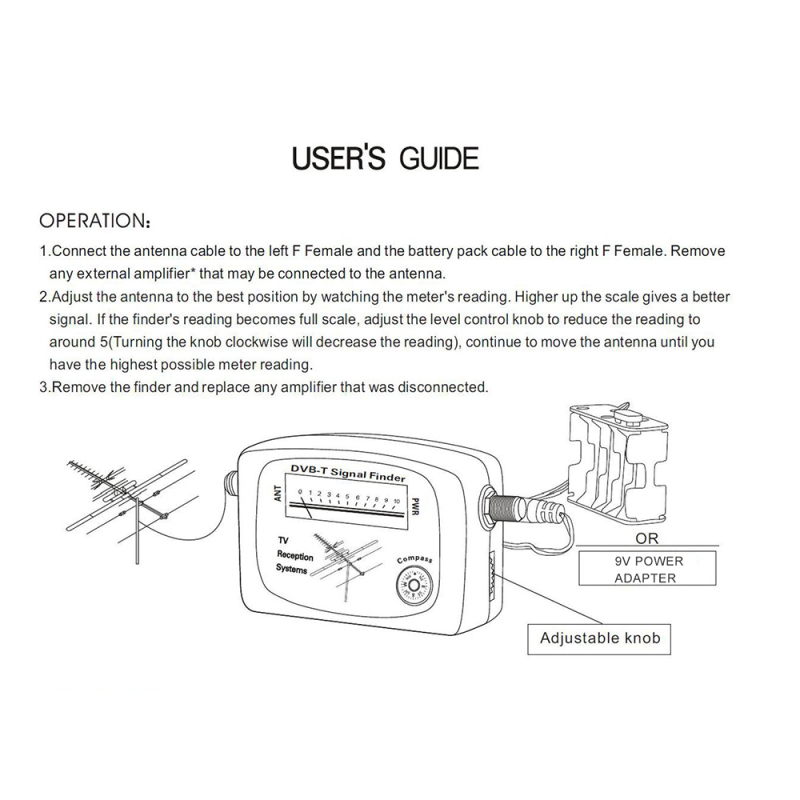

Funcionamiento:

1. Conecte el cable de la antena al conector F hembra izquierdo y el cable de la batería al conector F hembra derecho. Retire cualquier amplificador externo* que pueda estar conectado a la antena.

2. Ajuste la antena a la posición óptima observando el indicador. Cuanto más alto esté el indicador, mejor será la señal. Si el indicador alcanza su valor máximo, ajuste el mando de nivel para reducir el valor a aproximadamente 5 (girar el mando en el sentido de las agujas del reloj disminuye el valor). Continúe moviendo la antena hasta alcanzar el valor máximo posible.

3. Retire el detector y vuelva a conectar cualquier amplificador que se haya desconectado.



Nota importante:

- Si su antena tiene un amplificador interno (p. ej., 01MM-SQ01), debe alimentarse mediante una fuente de alimentación externa a través de un inyector de alimentación de CC. Asegúrese de que el inyector de energía esté posicionado entre el detector y la antena.

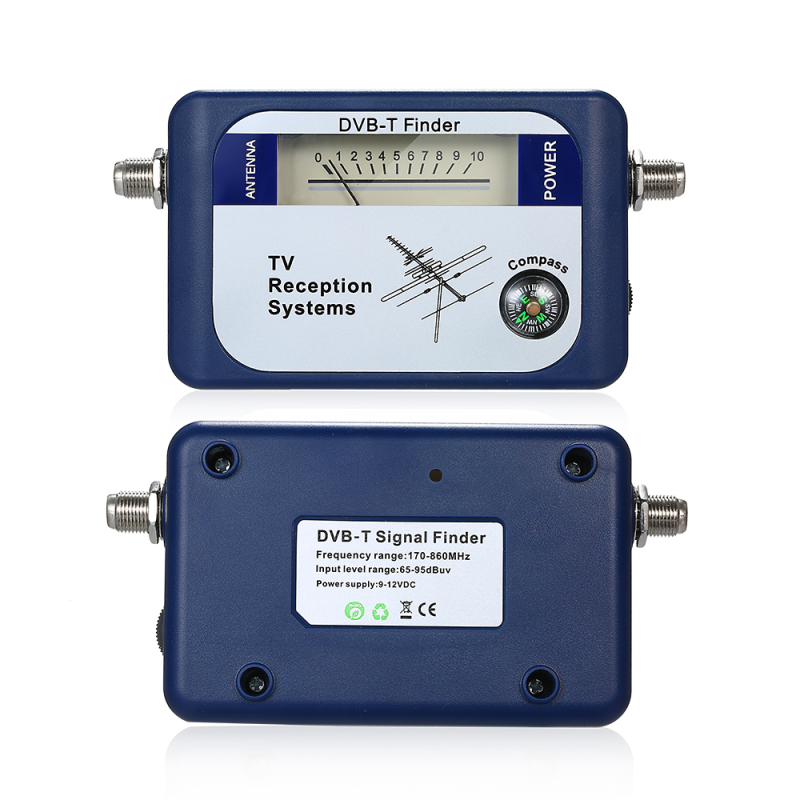

Especificaciones:

Color: Azul

Material: Plástico

Rango de frecuencia: 170-860 MHz

Rango de nivel de entrada: 65-95 dBµV

Impedancia: 75 Ω

Pérdida de inserción: ≤ 5,0 dB

Fuente de alimentación: 9-12 V CC

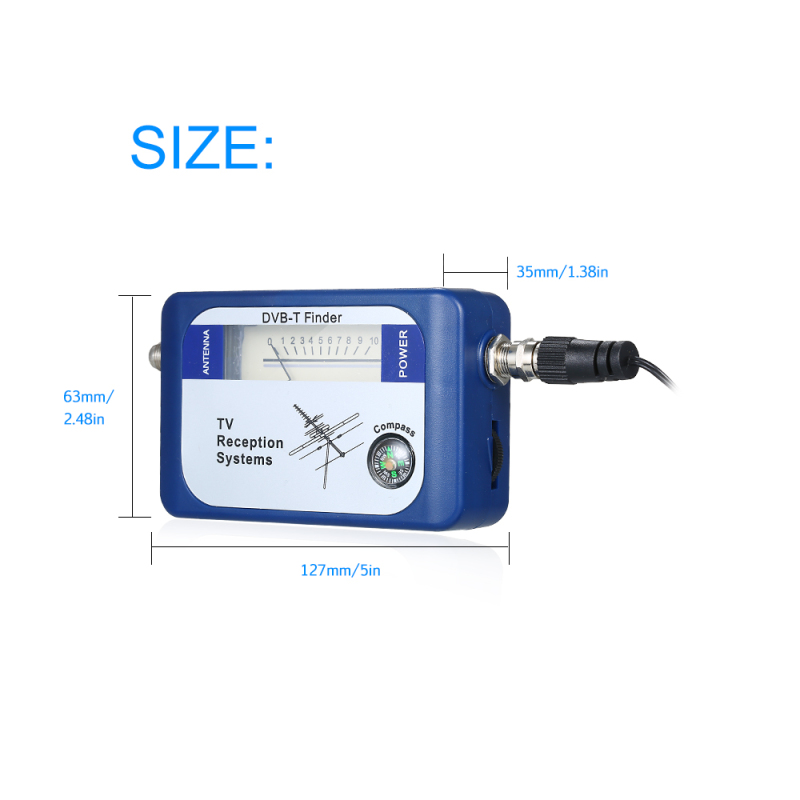

Dimensiones: Aprox. 127 × 63 × 35 mm / 5 × 2,48 × 1,38 in

Peso: Aprox. 90 g / 3,2 oz

Dimensiones del paquete: aprox. 18,6 × 14,1 × 4,3 cm / 7,32 × 5,55 × 1,69 pulgadas

Peso del paquete: aprox. 197 g / 6,97 oz



Contenido del paquete:

1 * Buscador de satélites

1 * Manual de usuario en inglés

1 * Soporte para pilas

1 * Cable de alimentación
