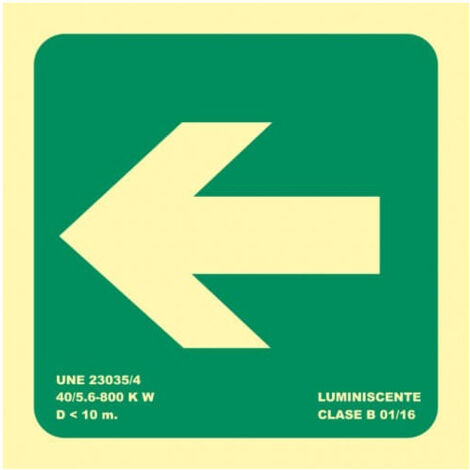

Señal de evacuación flecha izquierda luminiscente SEKURECO 160 x 160 mm CLASE B (PVC 0'7 mm)

Señal de evacuación del pictorama bidireccional, Luminiscente, elaborada sobre plancha de PVC de 0.7mm y 1 mm, con capa de pigmento fotoluminiscente, (después de absorber luz, el producto la emite en la oscuridad, por lo que no necesita ninguna fuente eléctrica y el producto puede ser cargado un número indefinido de veces).

El cartel se utiliza para marcar las zonas de evacuación o salida de emergencia en dirección a la flecha.

IDENTIFICACIÓN DEL PRODUCTO

Según norma UNE 23035/4:

• Nombre o marca del fabricante
• Fecha de fabricación
• Denominación (clase A o clase B según corresponda)

Según RIPCI 513:

• Nombre o marca del fabricante

VALORES MÍNIMOS DE LUMINISCENCIA DESPUÉS DE CÁMARA SALINA

CLASE A:

Tiempo	Valores de UNE 23035-4 (2003) CLASE A	Valores Sekureco CLASE A
Luminiscencia 10 minutos	210 mcd/m2	225 mcd/m2
Luminiscencia 60 minutos	29 mcd/m2	30 mcd/m2
Tiempo de atenuación:	3.000 minutos	3.100 minutos

CLASE B:

Tiempo	Valores de UNE 23035-4 (2003) CLASE A	Valores Sekureco CLASE A
Luminiscencia 10 minutos	40 mcd/m2	50 mcd/m2
Luminiscencia 60 minutos	5,6 mcd/m2	6,1 mcd/m2
Tiempo de atenuación:	800 minutos	900 minutos

CARACTERÍSTICAS

MATERIALES SOPORTE PVC

Según norma UNE 53127:

• PVC blanco 1mm para clase A y PVC transparente 0,7mm para clase B
• Aluminio lacado en blanco de 0,6mm de espesor.
• Estabilidad con Tª < 55º.
• Absorción de agua despreciable (0,04 ± 0,01)%.
• Auto-extinguible.
• Sin contenido de plomo y fósforo apreciables (inferiores al 0,01%)
• No tóxico.

PICTOGRAMAS

Según normas:

• UNE EN ISO 7010
• UNE 23033/1

TEXTOS

• Según norma UNE 23033/1

PRODUCTO FOTOLUMINISCENTE

• Compuesto a base de pigmentos.
• Ciclos foto-luminiscentes de carga y descarga ilimitados

COLOR

Tonos según norma:

• UNE EN ISO 7010
• UNE 23033/1
• Tinta de gran adherencia y resistencia.
• Permite una gran flexibilidad en el producto final.
• No auto-inflamable. No tóxico

ESPESOR FINAL

Clase A

• PVC 1,2 m/m (±10%).
• ALUMINIO 0,8 m/m (±10%).

Clase B

• PVC 0,8 m/m (±10%).
• ALUMINIO 0,7 m/m (±10%).

REFERENCIA

• Impresa en la señal

DIMENSIONES

• Según norma UNE 23033/1

PORCENTAJES DE COLOR

• Según norma UNE 23033-1

DISTANCIA MÁXIMA DE VISIÓN

• Impresa en la señal.

Para calcular las dimensiones necesarias de una señal se aplicara, hasta una distancia máxima de 50 m, la formula:

S≥ L2 /2000

"S" representa la supercie de la señal en metros cuadrados, y "L" la distancia en metros desde la quese puede percibir la señal.

MEDIDAS

CLASE B (PVC 0'7 mm)

• B12107..............105X105
• B13100...............160X160

CLASE A (PVC 1 mm)

• A12400.................105X105
• A13400.................160X160
• FA1A400.................420X420
• FA1F400.................630X630

NORMATIVA

- UNE 23033/1:2019 (Extinción)

- UNE 23033/2:2019 (Instalaciones)

- UNE 23034/1998 (Evacuación)

- UNE 23035-1/2003

- UNE 23035-4/2003

- UNE 53127/2002

- UNE EN ISO 7010 : 2012

- RD 314/2006 (CTE)

- RIPCI 2017 (Extinción)

ALMACENAJE, LIMPIEZA Y CONSERVACIÓN

La temperatura de trabajo no deberá ser superior a 45º C. Temperaturas superiores pueden deformar el material soporte.

La temperatura óptima de almacenaje estará entre 15º C y 25º C; y con una humedad del 10/50%.

Métodos de limpieza; evite aplicar productos abrasivos. Se recomienda limpiarlas con agua y detergentes neutros.
