Descripción general

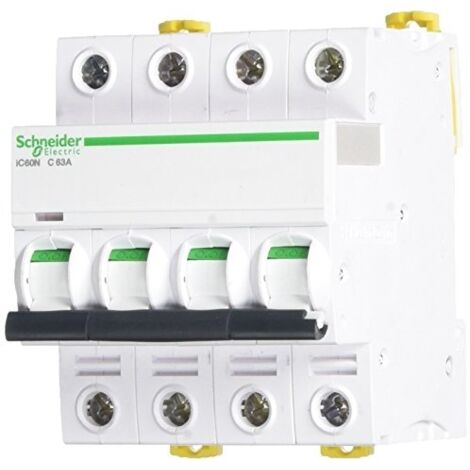

El disyuntor Acti9 iC60N es un dispositivo de protección eléctrica de 4 polos y 63A, diseñado para ofrecer una alta capacidad de corte y seguridad en instalaciones eléctricas. Este modelo es ideal para aplicaciones en redes de 50/60 Hz y cuenta con un indicador de disparo para facilitar la supervisión del estado del dispositivo.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 8 x In +/- 20%
- Poder asignado de corte en cortocircuito: 6000 A (100% x Icu) conforme a IEC 60898-1 - 400 V CA 50/60 Hz
- Tensión asignada de aislamiento: 500 V CA 50/60 Hz conforme a IEC 60947-2
- Tensión asignada de resistencia a choques: 6 kV conforme a EN 60947-2
- Dimensiones: 85 mm (altura) x 72 mm (ancho) x 78.5 mm (profundidad)
- Peso: 0.5 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Modo de conexión: Terminal simple, alto o bajo
- Sección de cable: 1...35 mm² (cable rígido), 1...25 mm² (cable flexible)
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 3.5 N.m
Compatibilidad y accesorios
- Compatible con bloques de distribución de peines de juego de barras
Instalación
- Modo de instalación: Fijo
- Soporte de montaje: Rail DIN
Uso
Este disyuntor es utilizado para proteger circuitos eléctricos contra sobrecargas y cortocircuitos, asegurando la seguridad de las instalaciones eléctricas en entornos residenciales e industriales.
Otra información
- Color: Blanco
- Tipo de control: Por manetón
- Señalización local: Indicador de disparo
- Protección contra fugas a tierra: Bloque separado
