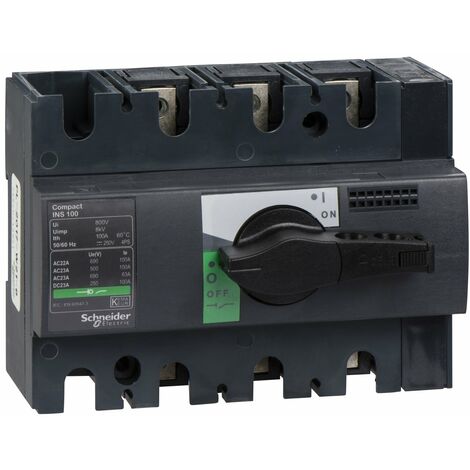

Interruptor seccionador 3P Interpact INS100

Interruptor seccionador 3P de la gama ComPact, diseñado para aplicaciones industriales con corriente nominal de 100 A en AC-22A y 63 A en AC-23A, tensión de aislamiento 750 V AC, resistencia a picos de tensión de 8 kV, grado de contaminación 3 y protección IP40. Interruptor seccionador 3P de la gama ComPact, diseñado para la desconexión segura de circuitos eléctricos en instalaciones industriales y comerciales. Compatible con redes AC y corriente continua, presenta control rotativo y montaje fijo en carril DIN. Su estructura compacta permite integración en armarios de dimensiones 260 mm x 160 mm x 55 mm. Características técnicasNúmero de polos: 3P Tipo de red: AC Corriente continua Frecuencia de red: 50/60 Hz Corriente nominal de empleo: AC-22A, estado 1 100 A AC 50/60 Hz 220/240 V, AC-22A, estado 1 100 A AC 50/60 Hz 380/415 V, AC-22A, estado 1 100 A AC 50/60 Hz 440/480 V, AC-22A, estado 1 100 A AC 50/60 Hz 500 V, AC-22A, estado 1 100 A AC 50/60 Hz 660/690 V, AC-23A, estado 1 100 A AC 50/60 Hz 220/240 V, AC-23A, estado 1 100 A AC 50/60 Hz 380/415 V, AC-23A, estado 1 100 A AC 50/60 Hz 440/480 V, AC-23A, estado 1 100 A AC 50/60 Hz 500 V, AC-23A, estado 1 63 A AC 50/60 Hz 660/690 V, DC-22A, estado 1 100 A corriente continua 125 V 2 polos en serie, DC-23A, estado 1 100 A corriente continua 125 V 2 polos en serie Tensión nominal de aislamiento: 750 V AC 50/60 Hz Resistencia a picos de tensión: 8 kV Corriente térmica convencional: 100 A en 60 °C Capacidad nominal de cortocircuito: 154 kA con interruptor automático aguas arriba 690 V AC en 50/60 Hz 20 kA, solo interruptor-seccionador 690 V AC en 50/60 Hz Tensión nominal de empleo: 125 V corriente continua, 690 V AC 50/60 Hz Poder de seccionamiento: Sí Indicador de posición del contacto: Sí Corte visible: No Grado de contaminación: 3 Tipo de control: Mando rotativo Color de la maneta: Negro Tipo de montaje: Fijo Soporte de montaje: Placa Carril DIN Conexión superior: Frontal Conexión hacia abajo: Parte delantera Potencia máxima: AC-23, estado 1 22 kW en 220/240 V AC 50/60 Hz, AC-23, estado 1 45 kW en 380/415 V AC 50/60 Hz, AC-23, estado 1 55 kW en 440 V AC 50/60 Hz, AC-23, estado 1 55 kW en 500/525 V AC 50/60 Hz, AC-23, estado 1 55 kW en 660/690 V AC 50/60 Hz Servicio nominal: Ininterrumpido Clase de servicio intermitente: Clase 120 - 60 % Corriente temporal admisible: 0,01 kA durabilidad eléctrica 30 s, 1,23 kA durabilidad eléctrica 20 s, 3,175 kA durabilidad eléctrica 3 s, 5,5 kA durabilidad eléctrica 1 s Durabilidad mecánica: 15000 ciclos Durabilidad eléctrica: AC-22A, estado 1 1500 ciclos 220/240 V AC 50/60 Hz, AC-22A, estado 1 1500 ciclos 380/415 V AC 50/60 Hz, AC-22A, estado 1 1500 ciclos 440 V AC 50/60 Hz, AC-22A, estado 1 1500 ciclos 500 V AC 50/60 Hz, AC-23A, estado 1 1500 ciclos 220/240 V AC 50/60 Hz, AC-23A, estado 1 1500 ciclos 380/415 V AC 50/60 Hz, AC-23A, estado 1 1500 ciclos 440 V AC 50/60 Hz, AC-23A, estado 1 1500 ciclos 500 V AC 50/60 Hz, DC-22A, estado 1 1500 ciclos 250 V corriente continua 2 polos en serie, DC-23A, estado 1 1500 ciclos 250 V corriente continua 2 polos en serie, AC-22A, estado 1 1500 ciclos 690 V AC 50/60 Hz, AC-23A, estado 1 1500 ciclos 690 V AC 50/60 Hz Paso de conexión: 30 mm Altura: 100 mm Anchura: 135 mm Profundidad: 62,5 mm Peso del producto: 0,8 kg Código de compatibilidad: INS100 Normas: Valores instantáneos y de demanda En> 40 A Certificaciones de producto: CCC KEMA-KEUR Grado de protección IP: IP40 Grado de protección IK: IK07 acorde a H Temperatura ambiente de funcionamiento: -25…70 °C Temperatura ambiente de almacenamiento: -50…85 °C Estado de oferta sostenible: Producto Green Premium Conforme con REACh sin SVHC: Sí Directiva RoHS UE: Conforme Sin metales pesados tóxicos: Sí Sin mercurio: Sí Información sobre exenciones de RoHS: Sí Normativa de RoHS China: X RAEE: En el mercado de la Unión Europea, el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico y nunca terminar en un contenedor de basura
