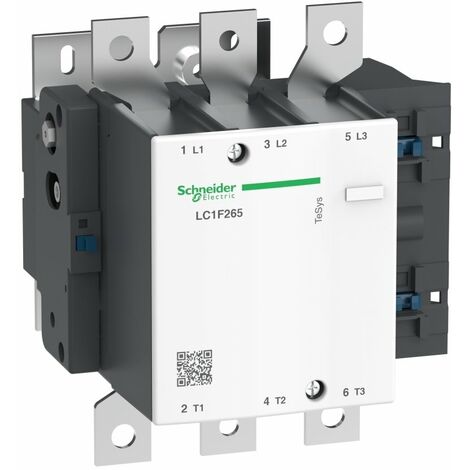

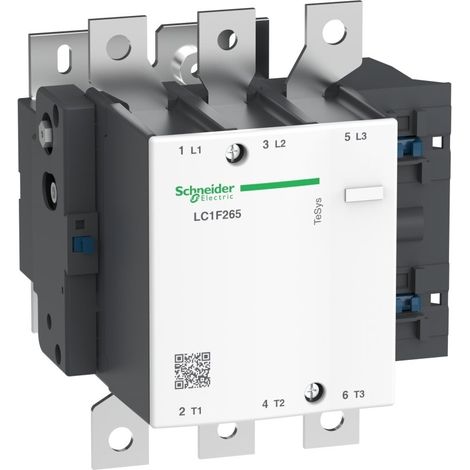

Contactor LC1F - 265A AC3 3P sem bobina - LC1F265

Name: Contactor LC1F - 265A AC3 3P sem bobina - LC1F265
Brand: SCHNEIDER ELECTRIC
SKU: 3389110122459
Availability: OutOfStock

Producto agotado

Información del producto

Descripción

Complementario
- [Uc] tensión de circuito de control : 24...1000 V CA 40...400 Hz con bobina LX1 / LX9
  24...460 V DC con bobina LX4
  100...250 V CA 50/60 Hz con bobina LXE
  100...380 V con bobina LXE
- [Uimp] Resistencia a picos de tensión : 8 kV
- Categoría de sobretensión : III
- [Ith] Corriente térmica convencional : 350 A en <40 °C
- Irms poder de conexión nominal : 2650 A AC acorde a IEC 60947-4-1
- Poder de corte asignado : 2120 A acorde a IEC 60947-4-1
- [Icw] Corriente temporal admisible : 2200 A en <40 °C - 10 s
  1230 A en <40 °C - 30 s
  950 A en <40 °C - 1 min
  620 A en <40 °C - 3 min
  480 A en <40 °C - 10 min
- fusible asociado : 315 A aM en <= 440 V
  400 A gG en <= 440 V
- impedancia media : 0,3 mOhm - Ith 350 A 50 Hz
- [Ui] Tensión nominal de aislamiento : 1000 V acorde a IEC 60947-4-1
  1500 V acorde a VDE 0110 gr C
- límites de tensión del circuito de control : Operactiva, estado 1 0.85...1.1 Uc AC 40...400 Hz
  Desconexión, estado 1 0,35...0,55 Uc AC 40...400 Hz
  Operactiva, estado 1 0.85...1.1 Uc corriente continua
  Desconexión, estado 1 0,15...0,2 Uc corriente continua
  Operactiva, estado 1 85...275 V AC 50/60 Hz
  Desconexión, estado 1 0...60 V AC 50/60 Hz
  Operactiva, estado 1 85...418 V corriente continua
  Desconexión, estado 1 0...45 V corriente continua
- potencia disipada por polo : 37 W AC-1
  21 W AC-3
- disipación de calor : 8 W
  2,2...2,5 W
- Duración de maniobra : 40...65 ms cierre para con bobina LX1 / LX9
  100...170 ms apertura para con bobina LX1 / LX9
  40...50 ms cierre para con bobina LX4
  40...65 ms apertura para con bobina LX4
  40...80 ms cierre para con bobina LXE
  6...54 ms apertura para con bobina LXE
- Soporte de montaje : Placa
- Normas : En> 40 A
  IEC 60947-4-1
  JIS C8201-4-1
  EN 60947-1
  EN 60947-4-1
- Certificaciones de producto : ABS
  CB
  DNV
  RMROS
  UL
  CSA
  RINA
  LROS (Lloyds Register of Shipping)
  BV
  UKCA
- Tipo de conexión : Circuito de alimentación, estado 1 Barra 2 cable(s) - sección barra colectora: 32 x 4 mm
  Circuito de alimentación, estado 1 terminales cerrados 1 cable(s) 240 mm²
  Circuito de alimentación, estado 1 conector 1 cable(s) 240 mm²
  Circuito de alimentación, estado 1 conexión atornillada
  Circuito de control, estado 1 Bornas tornillo 1 cable(s) 1...4 mm²flexible sin extremidad de cable
  Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1...4 mm²flexible con extremo de cable
  Circuito de control, estado 1 Bornas tornillo 1 cable(s) 1...4 mm²flexible con extremo de cable
  Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1...2,5 mm²sólido sin extremidad de cable
  Circuito de control, estado 1 Bornas tornillo 1 cable(s) 1...4 mm²
  Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1...4 mm²
  Circuito de control, estado 1 Bornas tornillo 1,0 cable(s) 0,2...2,5 mm²flexible sin extremidad de cable
  Circuito de control, estado 1 Bornas tornillo 1,0 cable(s) 0,25...2,5 mm²flexible con extremo de cable
  Circuito de control, estado 1 Bornas tornillo 1,0 cable(s) 0,2...2,5 mm²sólido sin extremidad de cable
- par de apriete : Circuito de alimentación, estado 1 35 N.m
  Circuito de control, estado 1 1,2 N.m
  Circuito de control, estado 1 0,6 N.m
- Durabilidad mecánica : 10 Mciclos
- Consumo a la llamada en VA : 600...700 VA, 40...400 Hz cos phi 0,9 (at 20 °C)con bobina LX1 / LX9
  655...803 VA (at 20 °C)con bobina LX4
  300...350 VA, 50/60 Hz cos phi 0,5 (at 20 °C)con bobina LXE
  300...310 VA (at 20 °C)con bobina LXE
- consumo de mantenimiento en VA : 8...10 VA
  3,68...4,53 VA
  4,5...7,0 VA
  2,5...4,0 VA
- rango de operación : 2400 cyc/h en <55 °C
- Código de compatibilidad : LC1F
- [Ue] Tensión nominal de empleo : <= 1000 V AC-1
  <= 690 V AC-3
  <= 690 V AC-4
  <= 460 V corriente continua

Características

Marca
SCHNEIDER ELECTRIC
Largo
20.3 cm
Peso
8540 g
Tensión eléctrica
440 V
Intensidad de la corriente
265 A
