Descripción general

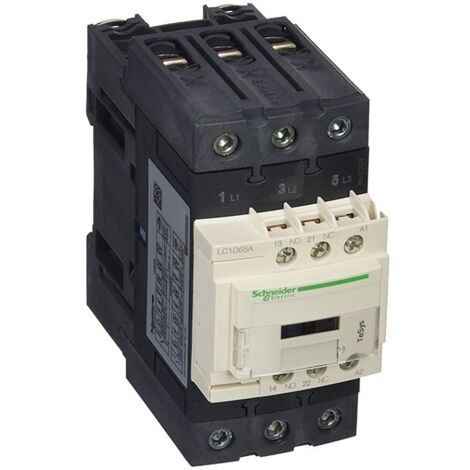

El Contacteur TeSys LC1-D es un dispositivo de control eléctrico diseñado para aplicaciones industriales. Este contactor de 3 polos es ideal para el control de motores y ofrece una alta capacidad de conmutación de hasta 65 A a 440 V en condiciones AC-3. Su bobina opera a 48 V CA, lo que lo convierte en una opción versátil para diversas configuraciones eléctricas.Especificaciones técnicas
- Tipo: Contacteur TeSys LC1-D
- Polos: 3
- Capacidad de conmutación: 65 A
- Tensión nominal: 440 V AC
- Bobina: 48 V CA
- Consumo a la llamada: 140 VA a 20 °C (cos ϕ 0.75) 60 Hz, 160 VA a 20 °C (cos ϕ 0.75) 50 Hz
- Consumo en mantenimiento: 13 VA a 20 °C (cos ϕ 0.3) 60 Hz, 15 VA a 20 °C (cos ϕ 0.3) 50 Hz
- Dissipación térmica: 4...5 W a 50/60 Hz
- Tipo de contactos auxiliares: 1F+1O (mecánicamente conectados)
- Frecuencia del circuito de señalización: 25 a 400 Hz
- Corriente conmutada mínima: 5 mA para circuito de señalización
- Tensión de conmutación mínima: 17 V para circuito de señalización
- Resistencia de aislamiento: > 10 MΩ para circuito de señalización
- Rango de potencia: 15...25 kW (200...240 V, 3 fases), 30...50 kW (380...440 V, 3 fases), 30...50 kW (480...500 V, 3 fases)
- Tipo de arrancador de motor: Contacteur en línea directo
Compatibilidad y accesorios
- Compatible con circuitos de control de motores y aplicaciones industriales que requieren un control fiable y eficiente.
Instalación
- Instalación en panel eléctrico según las normativas eléctricas vigentes.
- Asegúrese de que la tensión de la bobina y la capacidad de conmutación sean adecuadas para la aplicación.
Uso
- Utilizado para el control de motores eléctricos en aplicaciones industriales.
- Ideal para arranques y paradas de motores, así como para la protección de circuitos eléctricos.
