Ricevitore SDR per radioamatori con demodulazione digitale (DSP) per onde corte FM, MW, SSB e CW.

Ricevitore radio amatoriale SDR a demodulazione digitale DSP per FM MW SSB CW Onde corte

Caratteristiche principali:
Materiale: lega di alluminio
Guadagno del preamplificatore RF: fisso 20 dB
Tipo di circuito: frequenza intermedia zero (ZIF)
Reiezione di banda laterale: ≥50 dB
Tecnologia del display: LCD IPS da 4,3 pollici con risoluzione 800 x 480, alta luminosità con attenuazione CC
Metodo di controllo: touchscreen resistivo + encoder rotativo
Gamma di frequenza: 100 kHz – 149 MHz
Modalità operative: CW, AM, SSB (LSB/USB), WFM, FM stereo (cuffie necessarie)
Passi di frequenza: 1 Hz/10 Hz/100 Hz/1 kHz/10 kHz/100 kHz/1 MHz/10 MHz
Larghezza di banda dello spettro: 192 kHz, 128 kHz, 64 kHz, visualizzazione dello spettro in tempo reale tramite FFT
Interfaccia antenna: SMA, impedenza 50 Ω, potenza di ingresso massima: -20 dBm
Oscillatore a cristallo di riferimento: TCXO 26 MHz ±0,5 ppm
Interfaccia audio: compatibile con cuffie standard da 3,5 mm o cuffie CTIA (standard USA)
Potenza altoparlante: massimo 3 W, altoparlante multimediale da 4 Ω
Porta di ricarica: USB Type-C, 5,0 V/2 A
Consumo di corrente: circa 250 mA a 5 V
Capacità della batteria: 5000 mAh/3,7 V, 18,5 Wh
Durata della batteria: circa 10-12 ore, a seconda del volume e della luminosità
Memoria canali: memorizza fino a 99 stazioni preimpostate con nomi, frequenze e modalità di demodulazione Personalizzabile
Riferimento: http://www.norcalqrp.org/files/Tayloe_mixer_x3a.pdf
Ricevitore radioamatoriale SDR (DSP radio digitale, demodulazione digitale, onde corte, FM, MW, SSB, CW)

Elenco comandi display:
Dodici funzioni selezionabili per encoder
1. Selezione canale: da 1 a 99
2. Impostazione frequenza: da 100 kHz a 149 MHz, passo minimo di 1 Hz
3. Volume altoparlante (SPK): da 0 a 35 dB, incrementi di 1 dB
4. Volume cuffie (EAR): da 0 a 35 dB, incrementi di 1 dB
5. Modulazione: CW, LSB, USB, AM, WFM, STE (FM stereo), I/Q
6. Impostazione AGC: Off, Lento, Medio, Veloce
7. Livello di riferimento (REF): da -99 a 99 dB, incrementi di 1 dB
8. Luminosità retroilluminazione (LCD): dall'1% al 99%
9. Guadagno IF: da -12 a 67 dB, incrementi di 1 dB
10. Impostazioni stile spettro: Riempimento verde, Linee verdi, Riempimento blu, Linee bianche
11. Impostazioni larghezza di banda spettro: Spettro RF (192 kHz, 128 kHz, 64 kHz) e Spettro audio (64 kHz)
12. Impostazioni area cascata: Cascata o forma d'onda (ampiezza x1 / x8 / x64)

Cinque elementi inaccessibili tramite l'encoder:
A. Visualizzazione del livello della batteria
B. Impostazioni di data e ora
C. Visualizzazione delle informazioni sulla stazione: possibilità di assegnare un nome alle stazioni preimpostate
D. Visualizzazione della larghezza di banda dello spettro corrente
E. (POWER) Visualizzazione della potenza di ingresso della porta dell'antenna

Dimensioni dell'unità principale: 140 × 74 × 22 mm (L × P × A) (senza sporgenze)
Dimensioni della confezione: 19 × 10,5 × 4,5 cm
Peso dell'unità: circa 315 g (solo unità principale)
Peso della confezione: 415 g

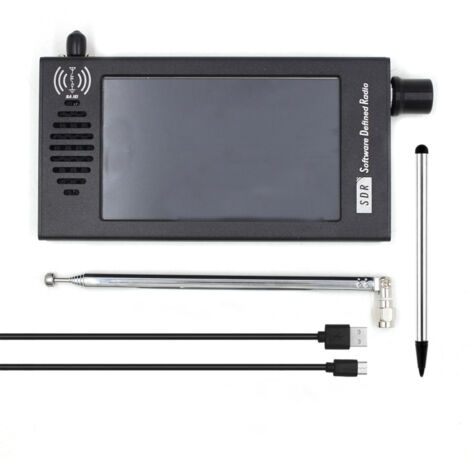

Contenuto della confezione:
1 unità principale IPS SDR da 4,3 pollici
1 cavo dati USB Type-C
1 antenna telescopica BNC a 7 sezioni
1 stilo a doppia punta per schermi resistivi
1 guida rapida
