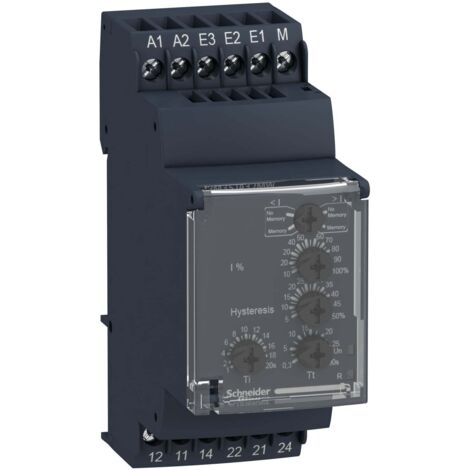

Relé de control de corriente monofásico modular, 5 a, 2 nanc, 0,15...15 a, 24...240 v ca/cc - RM35JA32MW

ComplementarioTiempo de rearme : 1500 ms TemporizaciónTensión máxima de conmutación : 250 V AC/DC[Us] tensión de alimentación asignada : 24...240 V AC/DC 50/60 Hz +/- 10 %Límites de tensión de alimentación : 20,4...264 V AC/DClímites de tensión del circuito de control : - 15 % + 10 % UnConsumo de energía en W : 0,6 W corriente continuaFrecuencia del circuito de control : 40...70 Hz +/- 10 %resistencia entre terminales : 0,005 Ohm en terminal. E3-M0,015 Ohm en terminal. E2-M0,05 Ohm en terminal. E1-MContactos de salida : 2 NANCCorriente nominal de salida : 5 Amaximum measuring cycle : 30 ms ciclo de medición como valor rms verdaderobisagra kit : 5...50 % de ajuste umbralretardo a la conexión : 0,3 sprecisión de medida : +/- 10 % del valor de escala completaPrecisión de repetición : +/- 0,5 % para circuito medición y entrada+/- 2 % para temporiz.error de medida : 0,05 %/°C con variación temperatura1 por voltio sobre rango completo con variación tensiónpolaridad : No DCRegulación de sensibilidad : 10...100 %Marcado : CE : EMC 89/336/EECCE : 73/23/EECCategoría de sobretensión : III acorde a IK07resistencia de aislamiento : > 500 MOhm en 500 V corriente continua entre suministro y la salida de relé acorde a IEC 60255-5> 500 MOhm en 500 V corriente continua entre la medición y la salida de relé acorde a IK07> 1 MOhm en 500 V corriente continua entre suministro y medidas acorde a IEC 60255-5> 500 MOhm en 500 V corriente continua entre suministro y la salida de relé acorde a IK07> 500 MOhm en 500 V corriente continua entre la medición y la salida de relé acorde a IEC 60255-5> 1 MOhm en 500 V corriente continua entre suministro y medidas acorde a IK07[Ui] Tensión nominal de aislamiento : 250 V acorde a IK07posición de funcionamiento : Cualquier posición sin desclasificaciónConexiones - terminales : Terminales de tornillo, 1 x 0,5...1 x 4 mm² - tipo de cable: AWG 20...AWG 11) sólido sin terminalTerminales de tornillo, 2 x 0.5...2 x 2.5 mm² - tipo de cable: AWG 20...AWG 14) sólido sin terminalTerminales de tornillo, 1 x 0,2...1 x 2,5 mm² - tipo de cable: AWG 24...AWG 12) flexible con terminalTerminales de tornillo, 2 x 0,2...2 x 1,5 mm² - tipo de cable: AWG 24...AWG 16) flexible con terminalpar de apriete : 0,6...1 N.m acorde a En> 40 AMaterial de la carcasa : Plástico autoextinguibleseñalizaciones en local : Encendido, estado 1 LED - tipo de cable: verde)Relay ON ((*)), estado 1 LED - tipo de cable: amarillo)Soporte de montaje : Carril DIN simétrico de 35 mm acorde a EN/IEC 60715Durabilidad eléctrica : 100000 ciclosDurabilidad mecánica : 30000000 ciclostasa de funcionamiento :
